2023年1月23日

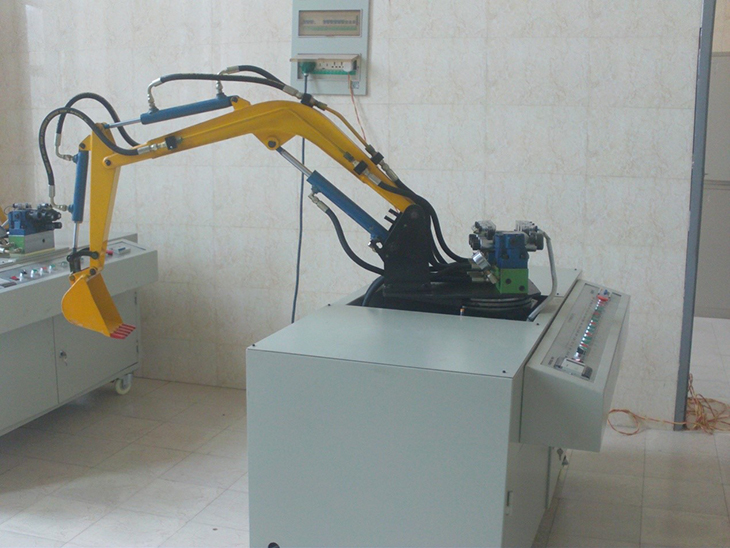

SBYY-05A液压挖掘机实训系统
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压挖掘机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、液压传动各部件结构及工作原理观摩、拆装实验
1）机械部件的测绘与分析；
2）液压控制系统原理的学习与分析。
2、液压挖掘机械演示控制实验
1）挖掘作业,铲斗和斗杆复合进行工作实验；
2）回转作业,动臂提升同时平台回转；
3）卸料作业,斗杆和铲斗工作同时大臂可调整位置高度；
4）返回,平台回转、动臂和斗杆配合回到挖掘开始位置。
3、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。。
三、性能与特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作,台式结构,控制操作于一体。
2、电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑,协调,布局美观大方,实用性强,可供4-6人实验。
3、挖掘机械按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模以操作机械进行工作。
4、挖掘机械是按实物的结构与缩小比例制作而成,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管,压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。
四、主要技术参数
电机型号：功率：1.5KW转速：1420r/min
油泵型号：vp12-08额定压力：7Mpa额定流量：8ml/rev
外形尺寸：1550×650×1800mm
