液压传动基础实训箱,液压传动实验箱

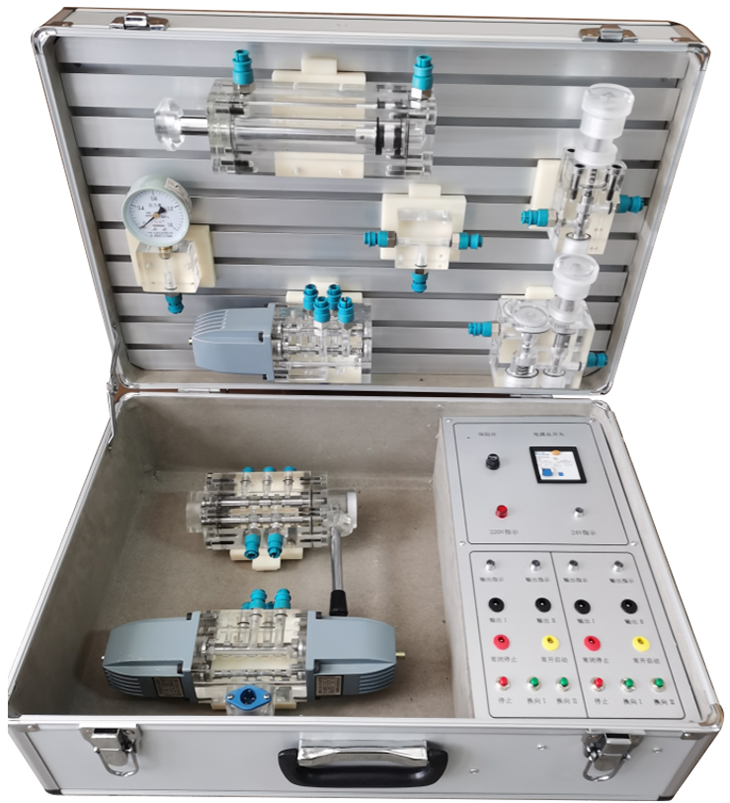

SBXY-YX06透明液压传动实验箱

透明液压传动实验箱,液压传动基础实训箱,液压传动实验箱用于学生进行液压传动实验,面向专业有机制、数控、机电一体化、物理等专业,是一个与《液压与气压传动》课程配套的实验室。液压传动实验台能开出的实验有：液压泵的装拆、液压泵的性能测试、液压阀的性能测试、液压回路的性能测试等类型的实验。液压教学实验台突出特色有两个：一是,创新；二是,动手。"创新"体现在每个同学都可以按照自己的思路来设计和搭建回路,可以是每人一个方案,也可以是一人几个方案,"动手"体现在从方案的设计到图纸的绘制,再到油路、控制电路的搭建,直到最后系统的运行都由学生自己动手完成。

透明液压传动实验箱可进行液压传动演示、液压传动基本回路（压力、流量、方向控制回路）,液压传动实验箱适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。

一、特点：

1、液压元件以透明有机玻璃外壳为主,工作介质为白色液压油,系统工作时可清晰观察到液压元件阀芯的工作过程,直观性强。

2、液压元件管路以透明软管连接,结构紧凑、连接可靠、不漏油。

3、箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱,教师可方便的将设备带入课堂进行现场演示教学和实物讲解。

二、液压传动实验箱技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.装置容量：＜0.5kVA

3.实训箱外形尺寸：600mm×340mm×230mm

4.定量齿轮泵：额定压力2.5MPa,额定流量4L/min

5.交流调速电机：额定电压AC220V,额定功率250W,额定转速1400r/min

三、液压传动实验箱技术要求

1.装置采用模块化设计,液压系统回路建立在铝型材组建的平台上,电气控制部分采用挂箱结构,泵站采用透明有机玻璃设计,供/回油均采用快速接头连接方式,可根据实训需要随时更换操作地点。也可以直接放置理论教室,边讲理论边演示动作及过程,加强加深对理论的理解。

2.液压元件采用透明有机玻璃加工的阀体,阀芯结构及动作状态均可清晰可见,系统用油专门采用工业红色液压油,系统运行时可清晰观察到液体的流向及液压元件阀芯的工作过程。

序号	模块	名称	规格型号	数量
1	基础平台	电气控制实训箱	600mm×340mm×230mm	1箱
2	基础平台	实训对象	采用：专用铝合金型材,	1套
3	透明液压元件	双作用液压缸	透明液压元件	1个
4		三位四通电磁换向阀（O型）	透明液压元件	1个
5		直动式溢流阀	透明液压元件	1个
6		先导式减压阀	透明液压元件	1个
7		节流阀	透明液压元件	1个
8		压力表座	透明液压元件	1个
9		耐震压力表	量程0～1.6MPa	1个
10	液压泵站	油箱	透明有机玻璃	1套
11		交流调速电机	含调速器	1台
12		定量齿轮泵	CB-B4	1台
13		液压油	L-HL46号液压油	5KG
14	电气控制部件	调速器	调速范围：90～1400r/min	1个
15	电气控制部件	接近开关		2个
16	其它配件	电磁阀连接线		1根
17	其它配件	国标电源线		1根
18	配套工具	螺丝刀	十字	1把
19	配套工具	活动钣手	0-150mm	2把
20	资料	实训使用指导书		1本
