摇臂钻集合实验台,机床电气控制技能实训考核装置

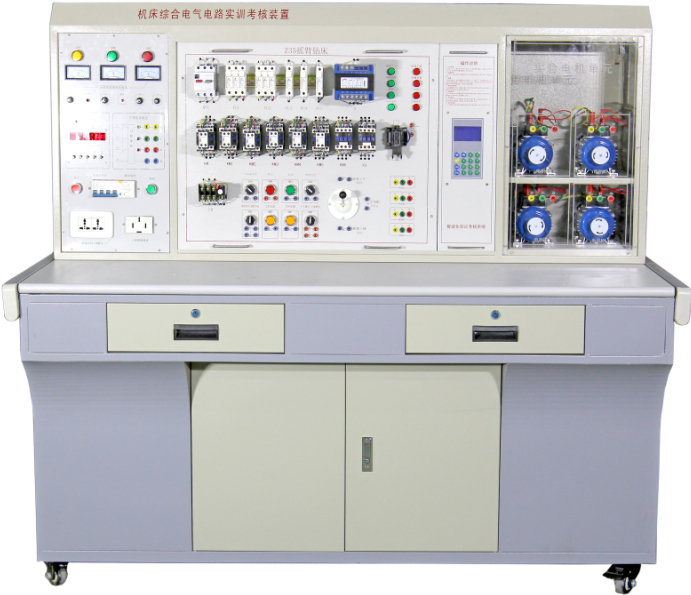

SB-CY640B摇臂钻集合实验台、机床电气控制技能实训考核装置

机床电气控制技能实训考核装置是按照劳动和社会保障部颁发的"工人等级标准""职业技能鉴定"规范要求,结合工厂生产实际和职业岗位的技能要求,按照职业教育和实训考核特点而设计的产品。其适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、机床电路维修等课程的实训与考核,也适合技工学校机电类专业《电气设备维修》课程的实习、安装,维修电工技师班培训和实操。

产品特点:

● 智能化程度高:由教师机通过电脑统一设置故障,由网络输至学生实训台进行排故训练,故障点设置快捷、方便,训练考核成绩自动记录、排序、打印,极大方便实训室的管理,大大减轻教师的工作量。

● 公正度高:由电脑统一设置故障,实训考核人员条件与机会均等,客观、科学判断实训考核结果,做到"铁面无私"

● 装置采用积木式结构,学校可根据实训考核的侧重点选择相应的机床电路挂箱,做到一台装置可以进行多种机床电路实训考核,且根据以后教学情况的变化而增购挂箱,设备永不淘汰。

● 实用性强:通过测试查找故障点,熟练掌握机床故障特点,各器件的性能结构、各类机床电路工作原理。

● 所有的元器件都安装在面板正面,可直观地看到它们的动作情况,面板上还安装了测试孔,便于学生测试与排故。

● 装置上设有三相电源输出短路软载止保护功能,防止了实训考核时发生误操作损坏元器件。

一、实验室远程管理系统软件

1)该系统还可通过PC控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括:线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的 开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故 障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通 路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

2)所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。

3)用户可选择通过无线或RS-232串口通讯与其它 配套的无线故障设置控制系统组成一个网络,系统可以联机考核也可以脱机考核,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

二、适用范围

通过更换挂箱能完成以下四种机床电路的实训考核:

1X62W型万能铣床电气技能实训考核

2T68卧式镗床电路技能实训考核

3Z3040摇臂钻床电路技能实训考核

4C6140型 普通车床电气技能

每个电路均设有17-25个故障点,通过挂箱上的故障设置盒随机设计故障点。

三、特点

1、一台装置能完成四种机床电路的实训考核,经济效益显著。

2、设有电压型和电流型保护器,能确保操作者人身安全,还设有实验管理器,可设定实训时间,定时报警且切断电源。为学员的考核提供一个统一的标准。

3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路,一旦发生即切断电源且告警,故障排除按下复位按钮后才能重新启动电源,确保设备安全。

四、技术性能

1、输入电源:三相四线~380V±10%? 50Hz

2、温度:-5℃+40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、外形尺寸:1500mm×700mm×1400mm

五、装置的构成及功能

装置主要有实训屏、实训机床电路挂箱、实训桌等组成。

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝合金面板

1、主控功能板

1)三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。

2)设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。

3)三相四线电源输出,具有单片机全程监控相间、线间过载或短路自动切断总电源,且设有报警与复位功能。

4)实验管理器:具有设定实训时间,定时报警、切断电源等功能。

5)设有380V220V插座,为外部仪器提供工作电源。

2、辅助器件安装屏

右边安装屏装有实训考核用的演示及验证电机,电机所有的接线口都已引到面板上,通过专用安全导线与实训考核电路挂箱连接。

(二)X62W万能铣床电路技能实训考核装置故障点设置一览表:

故障编号

故障现象

故障编号

故障现象

1

冷却泵不能启动

13

进给电机不能正转

2

主轴、进给均不能启动

14

工作台不能向上或向后进给

3

主轴无变速冲动

15

圆形工作台不能工作

4

主轴停止制动不正常

16

非圆工作台不能向右进给

5

主轴电机不能启动

17

非圆不能上下(或前后)进给,不能快进

6

主轴停止不能制动

18

不能上下(或前后)进给

7

主轴不能启动

19

不能向下(或前)进给

8

进给电机不能启动

20

进给电机不能反转

9

进给变速无冲动,圆形工作台不能工作

21

只能一地快进操作

10

工作台不能左右进给

22

不能快进

11

非圆工作台不工作

23

电磁阀不动作

12

工作台不能向左进给

24

进给电机不转

(二)T68卧式镗床电路技能实训考核挂箱故障点设置一览表:

故障编号

故障现象

故障编号

故障现象

1

机床不能启动

14

主轴电机不能正转

2

主轴正转不能启动

15

主轴只有点动控制

3

主轴正转不能启动

16

主轴电机不能正转

4

主轴正转不能启动

17

主轴电机不能反转

5

主轴正转不能启动

18

主轴正转工作不正常

6

主轴正转不能启动

19

主轴低速不能工作

7

主轴正转不能启动

20

主轴反转工作不正常

8

主轴正转不能启动

21

主轴高速不工作

9

主轴不能工作

22

快速电机不能正转

10

主轴无高速

23

快速电机不能正转

11

主轴停止无制动

24

快速电机不能反转

12

主轴变速无冲动

25

快速电机不转

13

变速冲动工作不正常

(三)Z3040摇臂钻床电路技能实训考核装置故障点设置一览表:

故障编号

故障现象

故障编号

故障现象

1

机床不工作

11

立柱不能松开

2

机床不工作

12

立柱不能松开

3

主轴电机不能启动

13

主轴箱不能保持松开

4

主轴电机不能启动

14

主轴箱不能松开

5

摇臂不能上升

15

机床不能启动

6

摇臂不能上升

16

冷却泵不能启动

7

摇臂不能下降

17

照明灯不亮

8

摇臂不能下降

18

主轴不工作

9

立柱不能夹紧

19

立柱夹紧电机不工作

10

立柱不能夹紧

20

摇臂不能升降

(四)C6140型 普通车床电气技能考核挂箱故障点设置一览表:

故障编号

故障现象

故障编号

故障现象

1

机床无法启动

10

主轴、冷却泵电动机不能启动

2

机床无法启动

11

冷却泵不能启动

3

机床无法启动

12

冷却泵不能启动

4

照明灯不亮

13

冷却泵不能启动

5

机床无法启动

14

刀架不能快速移动

6

机床无法启动

15

主轴不工作

7

主轴、冷却泵电动机不能启动

16

冷却泵不工作

8

主轴电动机控制不能自锁

17

不能快速移动

9

主轴电动机控制不能自锁
