模拟电子技术实验箱,模拟电子技术实验系统

SB-MD101CN模拟电子技术实验系统

产品类型:设计型

一、产品简介

模拟电子技术实验箱,模拟电子技术实验系统是结合模拟、数字电路两门课程的实验教学特点,参照现有的教学实验产品,由华北电力大学老师提出设计方案并改进而来的。此款产品借鉴了国内主流产品的设计特点,总结学校在实验课程中发现的问题,有针对性的加以解决。产品本着实验设计型提高学生的动手能力培养、产品牢固型提高产品的皮实验程度不易损坏、操作灵活型产品使用灵活保管方便。

1、模块化设计

2、开放实验模块

3、统一存储

4、配套教材

实验系统采用模块化设计,重要知识点电路开放,电路形式、元件选取、数值大小均需要学生自行设计,是真实的设计型产品。配套完整的元件库,库中元件丰富,结合电路的开放结构学生可自行从元件库中选择电阻、电感、电容等元件,应用到系统中。电路元件采用1/2W电阻,电感、电容采用100V以上耐压直插元件,提高产品的整体牢固性,设备不易损坏。可调电容采用双联电容、电位器采用进口手柄器件,即易于操作,又不易损坏。

电路采用单元实验板形式组成,单元实验板按实验类型分类,有不同的实验模式。各模块即可独立实验,又可相互组合,完成系统实验。单元实验重要知识点开放,由学生设计后在库中选取相应参数元件,插入到选定位置。器件选用上符合不易损坏、参数可调范围大、更换方便的要求。

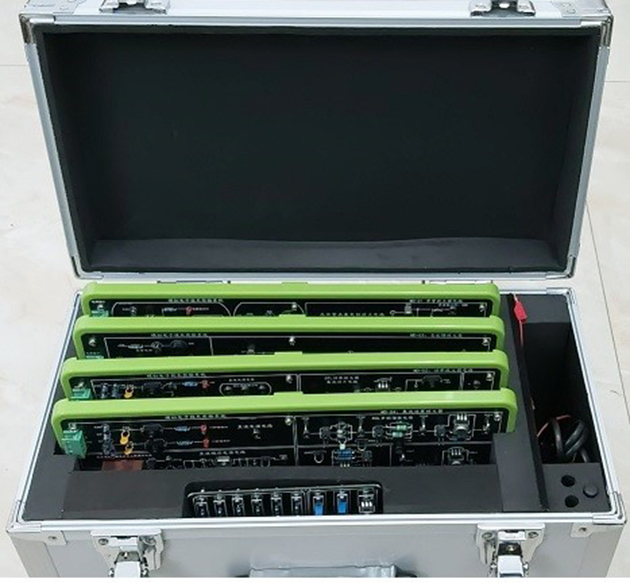

模拟、数字电子技术实验系统为实验室一体化规划,对实验产品的存储、保管统一设计,配备有模块保存箱、信号线理线架等收纳器。学生实验结束后,要按要求把实验物品放置到统一的规划公位置,便于检查也使实验室整洁化一。

二、技术指标

1、工位箱为38*40*35CM便于实验室放置

2、电源12V-12V独立供电,带有电源滤波器和自动过载保护功能

3、实验板包含有下述电路:

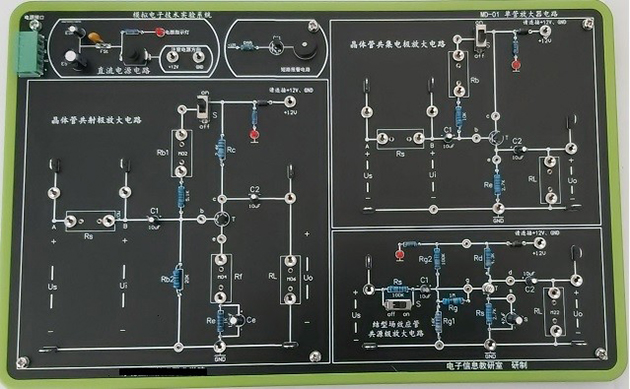

MD01号板 晶体管基本放大电路此板中包含的电路有:

供电电路:

1+12V,1A,带自恢复保护电路。

2-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

晶体管共射极放大电路:

1、输入、输出电容可插拔式开放型设计。

2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量。

晶体管共集电极放大电路:

1、偏置电阻、负载电阻可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、电源支路带有功能开关,方便支路电阻测量。

场效应管共源级放大电路:

1、负载电阻可插拔式开放型设计。

2、留有电源输入端子孔,带有防反接功能。

3、弓形针、圆孔针配套使用,方便学生操作和实验。

MD02号板 晶体管基本放大电路此板中包含的电路有:

供电电路:

1+12V,1A,带自恢复保护电路。

2-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

晶体管两级负反馈放大电路:

1、输入、输出电容可插拔式开放型设计。

2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量。

MD03号板 晶体管基本放大电路此板中包含的电路有:

供电电路:

1+12V,1A,带自恢复保护电路。

2-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

差分放大器电路:

1、输入回路、负载回路可插拔式开放型设计。

2、进口多圈精密可调电阻。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量

OTL分立件功率放大器电路:

1、可调电位器可插拔,易于更换。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量

OTL集成功率放大器电路:

1、可调电位器可插拔,易于更换。

2、支路测试点设置合理,便于测量。

3、留有电源输入端子孔,带有防反接功能。

4、电源支路带有功能开关,方便支路电阻测量

喇叭音响电路:

18欧外置喇叭。

2、输入、输出回路开放。

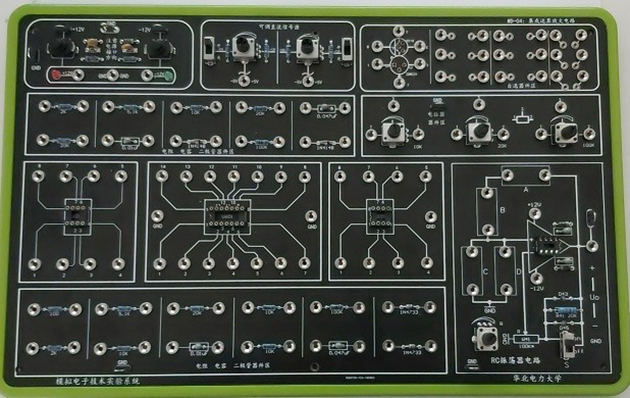

MD04号板 集成运算放大器电路此板中包含的电路有:

供电电路:

1+12V,1A,带自恢复保护电路。

2-12V,1A,带自恢复保护电路。

3、带电源滤波、工作指示等

此模块中的电路为开放式电路由学生自行设计电路和选择参数。

4、反相比例运算电路

反相加法运算电路

同相比例运算电路

电压跟随运算电路

减法运算电路

积分运算电路

有源滤波器

二阶低通、高通、带通、带阻有源滤波器电路

电压比较器

电压比较器、过零比较器、滞回比较器、同相滞回比较器、反相滞回比较器

波形发生器

RC桥式正弦波振荡器电路

三角波、方波发生器电路

电压跟随运算电路

减法运算电路

积分运算电路

可调直流电平输出电路:

1、两路输出。

2-8V+8V连续可调。

三、实验内容

1、基础实验

实验一、晶体管共射极放大器实验

实验二、晶体管共集电极放大器实验

实验三、结型场效应管共源放大器实验

实验四、晶体管两级负反馈放大器实验

实验五、直流稳压电源实验

实验六、OTL集成功率放大器实验

实验七、OTL分立功率放大器实验

实验八、差分放大器实验

实验九、积分、微分、指数、对数运算实验

实验十、比例放大、加减法、比较器运算实验

实验十一、低通、高通、带通、带阻有源滤波器实验

实验十二、RC振荡器实验

实验十三、可调直流电平输出实验

2、设计型实验

实验一、晶体管共射极放大器实验(偏置电压、放大位数可设置)

实验二、晶体管两级负反馈放大器实验(偏置电压、放大位数可设置)

实验三、差分放大器实验(可设置)

实验四、集成运算放大器实验(可设置)

3、系统综合实验

实验一、前置放大、有源滤波、功率放大、音响综合实验

实验二、波形发生器综合实验
