建筑电气设备实验装置,建筑电气实验设备

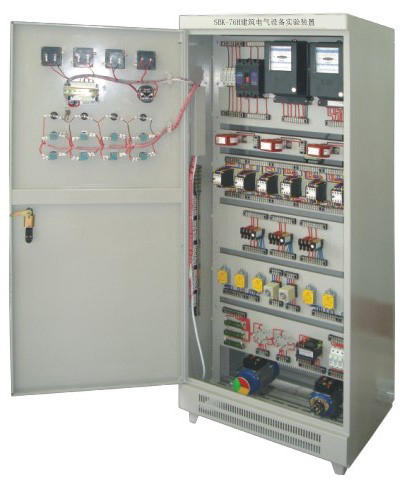

SBK-76H建筑电气设备实验装置

一、建筑电气设备实验设备构成

1、建筑电气设备实验装置采用正反二面开门的离墙式威图电气控制柜,且正反面同时都可以操作,柜体中宽度能保证两个学生同时合作接线实训的需要,其外形尺寸宽×厚×高分别为（约）：800×600×2000 mm。柜体采用厚度为国标1.5以上的优质钢板,柜门采用厚度为国标2.0以上的优质钢板并安装四块大的玻璃,学生能通过玻璃看清柜内各元器件及相应的动作,金属表面喷塑,柜体中间有二块优质环氧树脂绝缘板和相应的支架系统隔离正反两个柜体,安装板上安装智能建筑电气控制线路各实训考核模块。各元器件所有的接线端都连接至相应的专用实训接线端子上,每个接线端上都套有用电脑打印接线端名称及编号的套管,并且更换方便。被控制电机安装于电气控制柜内。

2、电气柜体正面内安装宾馆及公寓内部单相电气控制电路,主要包括宾馆客房及公寓住宅全套单相电照明及电器插座模块(含专用控制面板)同时还配备各种弱电信息模块。学生通过各种不同的线路连接,既能进行一些诸如请勿打扰电路安装等小课题的实训,也能进行一些诸如客房全套电器安装及故障设置和排除等综合性课题的实训。

3、电气柜体反面内安装智能建筑三相电气控制电路,主要包括智能建筑中各种消防、给排水、暖通、空调等系统及常用建筑设备中动力设备控制所需的各种控制电器。学生通过各种不同的线路连接,既能进行一些诸如三相电能测量,通过电流互感器测量电流,万能转换开关测量进线三相电压等小课题,也能进行一些诸如二台自动喷淋泵一用一备(星／三角降压启动),及"室内消火栓加压水泵电气控制"和"自动喷水灭火系统加压水泵电气控制"全套电器按装及故障设置和排除等综合性课题的实训。

二、建筑电气设备实验装置技术指标

1.输入电压：三相四线(或三相五线)～380v±10％50Hz

2.工作环境：温度-10～+40℃相对湿度<85％(25℃)海拔<4000m

3.装置容量：<1KVA

4.重量：200Kg

5.漏电保护动作电流≤30mA；漏电保护动作时间≤0.1 s

6.外形尺寸（约）：800×600×2000mm3

7.安全保护：具有漏电保护装置和开门自动断电装置

8.故障设置：具有故障设置功能

三、建筑电气设备实验设备主要配置

前后开门四玻电气柜、柜内按装架、环氧树脂绝缘板、接线装置、漏电断路器、熔断器、电流互感器、单相电度表、床头控制面板、日光灯、白炽灯、单联开关、单相异步电动机、门铃、插卡取电插座、请勿打扰插座、声光控延时开关、人体自动感应开关、触摸延时开关感应开关、无线遥控开关、调光开关、灯座、插座、分配器、有线电视信息端座、音视频信息端座、电话信息端座、网络信息端座、三相四线有功电度表、接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、信号灯、万能转换开关、电压表、电流表、三相电机、声光报警器、检修开关、报警选择开关和故障开关等。
