SBSS-01A电子技术综合实训考核设备

电子综合实训考核设备,《电子产品组装与调试》是电子技术综合应用的实践课程，是培养学生由知识型向应用型及智能型转化的一种教学途径与方式。《电子产品组装与调试》由二部分组成，其中《电子产品组装与调试》是通过实践环节的训练，使学生了解各种电子产品的制作工艺流程，掌握实际操作技能，提高动手能力，为电子技术综合设计课程、毕业设计奠定基础。

一、产品概述

电子综合实训考核设备既是参照国家人力资源与社会保障部颁发的《广电和通信设备电子装接工》、《广电和通信设备调试工》、《液晶显示器件制造工》、《半导体分立器件和集成电路装调工》等国家职业标准实训技能要求开发。也是按世界技能竞赛标准及要求设计。本设备不仅适用于各类技工院校、职业院校在国家职业资格目录中电子通信行业相关工种的技能考核鉴定，也可用于电子技术基础及设计、单片机原理及应用、嵌入式系统及应用等课程的教学实训、创新设计及国内外各种电子技术技能竞赛和应用电子技术专业人才培养。

设备整体包含硬件设计、单片机系统编程、故障诊断与维修测量、电子产品组装四大能力的实训，采用模块化设计组合式运用的设计理念，模块配置有单片机基础模块系统、基础模拟实训电路系统、基础数字实训电路系统、世赛实训模块系统。设备还配套有高档专业的工具、仪器、耗材配件包。在教学任务上，学员可根据工作任务的要求选择相应的单元模块搭建电子产品应用系统，也可按照工作任务要求选择设计其中的某部分单元电路完成各类电子产品的设计、组装、焊接、编程与调试。

二、产品功能与结构

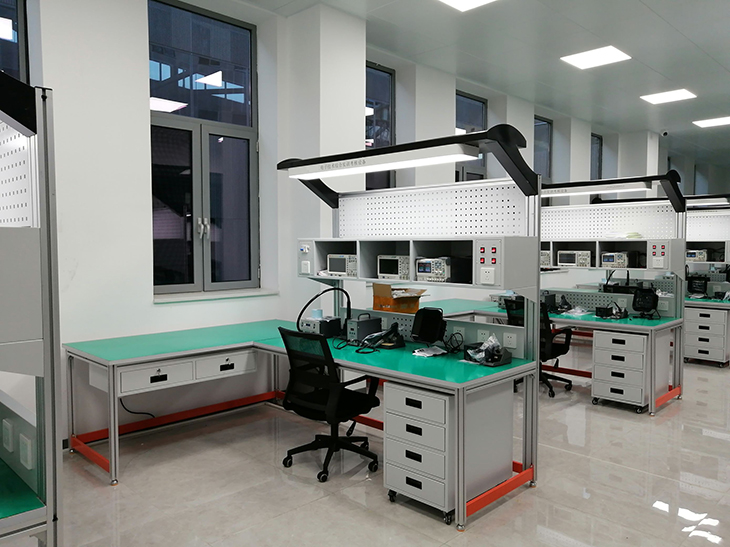

该设备主要由工作台、实训屏、实训屏模块、工具柜、电脑桌、电路实训模块、仪器工具耗材包组成。

1.工作台：桌身采用优质铝型材做骨架，整机既坚固耐用，美观大方。桌面采用25mm厚高密度纤维板，外贴防火板，PVC截面封边，桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。工作台设有防静电配套装置，桌面上方有实训屏、模块盒安放横梁、工具网孔板、高档条形LED照明。

2.实训屏：模块化配置方式，实训屏内部配工业插座，任何安装在实训屏面板上的模块只需插上电源就可使用，模块间内部无任何联系，可完全独立使用。模块包括直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，并设有漏电保护开关，可对漏电、触电、过流、短路进行保护。

3.工具柜：采用优质Q235冷轧钢板焊接而成，表面静电喷塑。工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动，工具柜设计有四层抽屉，可放置套装配件、工具包、开发板、仿真器、测量仪表等。

4.竞赛资源包配置（选配）：资源包内电路实训模块内容十分丰富，有单片机模块系统、基础模拟实训电路系统、基础数字实训电路系统等。可单独进行实训，也可各种组合搭配实训。

5.仪器、工具、耗材配件包：仪器、工具、耗材配件包，参照世界技能大赛电子技术项目竞赛现场配置，配置齐全、性能专业。

三、电子综合实训考核设备特点

1.开放式设计

可根据实训考核课题在可编程器件库及电子元件库中选择合适的电子器件，利用配置的实训工具及检测仪器进行设计与制作。

2.模具化运用

可编程器件单元板库、电子元件库、实训工具库、分类清晰，摆放整齐。

3.积木式理念

根据可编程器件电子产品的技术应用分类，配置有单元模块，可按照工作任务书的要求选择相应的单元模块组成控制电路。

4.巧妙的组合

实训电路模块配置丰富，各模块可以根据实验内容的不同而自由选择、组合。中间连线全部用快速接头，操作方便，更换快捷，具有相当大的扩展空间。仪器配件包与世赛配置一致，符合国际一流竞赛水平。

四、参数概览

1.工作电源：单相三线 AC220V±5% 50HZ

2.安全保护：漏电保护、过流保护

3.额定功率：2.5kW

4.可编程直流电源:UDP8303M（可选其他型号）

5.数字示波器:UPO7104Z（可选其他型号）

6.函数/任意波形发生器:UTG8082D（可选其他型号）

7.单片机：51系列采用IRC15W4K63S4(STC公司1T 8051单片机)、ARM系列采用STM32L052

8.电子产品执行标准：IPC-A-610F

9.环境温度：-10～50℃

10.相对温度：≤85%

11.外形尺寸：L2600mm×W1800mm×H2050mm

五、电子综合实训考核设备配置清单

序号	配置名称	规格型号	单位	数量
1	电源控制模块		个	1
2	交流插座模块		个	2
3	示波器模块	UPO7104Z	个	1
4	函数信号发生器模块	UTG8082D	个	1
5	直流电源模块	UDP8303M	个	1
6	工作台		套	1
7	工具柜		套	1
8	五轮转椅	5轮液压升	把	1
9	电子技术项目培训资源包		套	1
10	仪器、工具配件包		套	1
11	耗材配件包		套	1
12	电脑(客户自配)		套	1

六、产品参数说明

1、实训屏

结构尺寸：L1800mm*W250mm*H289MM，采用优质Q235冷轧钢板焊接而成，表面静电喷塑。

组成与配置：模块化配置方式，实训屏内部配工业插座，任何安装在实训屏面板上的模块只需插上电源就可使用，模块间内部无任何联系，可完全独立使用。模块包括直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，并设有漏电保护开关，可对漏电、触电、过流、短路进行保护。

2、可编程直流电源

1)电源电压：AC 115V230V

2)频率：47 to 63Hz

3)CH1、CH2通道额定输出电压：0～32V；

4)CH1、CH2通道额定输出电流：0～3.2A；

5)输出功率:219W

6)负载效应: 电压：<0.01%+3mV,电流：<0.1%+5mA

7)电源效应: 电压：<0.01%+3mV 电流：<0.1%+3mA

8)设置分辨率：电压：10mV，电流：1mA

9)设置精确度（25℃±5℃）：电压：<0.5%+20mV，电流：<0.5%+5mA

10)输出温度系数：电压：≤150ppm，电流：≤150ppm

11)回读分辨率：电压：10mV，电流：1mA

12)电压上升/下降延时：≤100ms(10% Rated load)

13)并联/ 串联负载效应：电压：≤0.1%+0.1V

14)接口：USB Device,RS-232

15)CH3通道额定输出电压5V；

16)CH3通道额定输出电流：3.2A；

17)CH3通道电压精度：±50mV

18)CH3通道负载效应：±50mV

19)耐压：1mA 10s (AC in to PE/AC1800V)

20)绝缘电阻：30MΩ @ 500V (AC in to PE)，30MΩ @ 500V (AC in to DC out)

3、函数信号发生器

1)输出波形：正弦波、方波、锯齿波、脉冲波、脉冲串、扫频、噪声、谐波及任意波形等；

2)输出频率范围：正弦波：1?Hz~80MHz；方波：1?Hz~30MHz；锯齿波：1?Hz~2MHz；

3)频率稳定度：2ppm

4)任意波：1?Hz～20MHz；

5)采用先进的DDS技术、双通道等性能独立输出；

6)内置7位高精度、宽频带频率计、频率范围：100mHz～800MHz；

7)USB Device和USB Host接口，支持U盘存储

8)输出幅值(高阻)：2mVpp～20Vpp之间连续可调

9)输出阻抗：0Ω～1MΩ之间连续可调；

10)输出幅值和频率误差在±1%左右；

11)垂直分辨率：16bits，采样率：500MS/s；

12)双通道同时逐点独立输出最大任意波长度：32Mpts，任意波最大存储空间：7GB；

13)模拟数字调制类型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM；

14)谐波：具有16次谐波发生器功能；

15)可选配数字任意波输出接口，支持多种串行总线输出；

16)显示：8英寸WVGA（800×480）TFT液晶屏，同时显示两路频率、幅值等信息；支持上位机监控、操作仪器；

4、数字示波器

1)100MHz 带宽，1GS/s实时采样率；

2)4个模拟通道；

3)每通道28Mpts存储深度(四通道同时打开)，存储深度支持自动模式和手动选择；

4)8英寸WVGA（800×480）TFT液晶屏，256级灰度显示(支持色温显示)；

5)波形捕获率高达50,000wfms/s，支持触发输出（Trigger Out）验证波形捕获率；

6)低底噪声，宽范围垂直档位1mV/div~20V/div，并且各个档位均支持全带宽；

7)时基范围5ns/div~50s/div；

8)支持每通道时基独立可调；

9)支持加、减、乘、除、FFT、高级运算（支持公式编辑）、逻辑运算等计算功能；

10)触发类型标配：边沿，脉宽，欠幅，超幅，N边沿，延迟，超时，持续时间，建立/保持，斜率，视频，码型；选配：RS232/UART，I2C，SPI

11)支持RS232/UART、I2C、SPI总线解码（选配）；

12)支持同时打开Y-T和X-Y模式，可观测李沙育波形；

13)配备标准接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）；

14)可选配25MHz等性能双通道函数/任意波形发生器模块；

15)可选配锂电池供电数字万用表模块；

16)支持逻辑分析仪模块；

17)支持上位机监控、操作仪器；

5、工作台

结构尺寸：采用L字形设计， L2648mm×W1848mm×H2050mm

操作桌：L1800mm×W800mm×H780mm，采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，桌面25mm厚防火纤维板。

电脑桌：L1800mm×W800mm×H780mm，采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，桌面25mm厚防火纤维板。

LED灯棚：钢板冷轧钣金工艺精制而成，表面静电喷塑，配置创意现代条形LED吸顶灯，飘月台形状，科幻感十足。

工具网孔挂板：钢板冷轧钣金工艺精制而成，表面静电喷塑，可挂置常用线材、工具、耗材等。

6、工具柜

结构尺寸：L450mm*W635mm*H665mm，采用优质Q235冷轧钢板焊接而成，表面静电喷塑，工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动。

组成与配置：工具柜设计有四层抽屉，可放置套装配件、工具包、开发板、仿真器、测量仪表等。拉开抽屉，各种电子元件分类整齐、一目了然。

7、电子技术项目培训资源包

（1）在线开放课程平台及资源

教学互通课程平台:教学互动课程基于PC端及移动端（支持安卓及苹果），能够完成教学组织、课前课中课后的教学实施、教学全流程数据采集和开展多元化教学评价。

教学组织

教学组织主要完成课程内容组织和教学路径的设置。课程内容组织采用项目、模块、任务方式，围绕每一工作任务所涉及的技能、知识和素养来组织课程内容、教学资源、活动工作页任务、实训任务和题目。能够清晰地呈现本课程的课程标准及与其所对应的课程内容、资源、项目任务、实训任务和题目。

选取典型工作任务设置教学路径，能够清晰地呈现每一任务的教学流程，对于教学流程中的各节点，能够进行数据记录，动态汇集不同教学路径的数据，使授课老师在查看自己教学路径的同时也能够了解自身的教学方式与同组其他老师的教学路径的差异程度，为教研活动提供数据支撑。

教学实施

教学互动课程将根据教学路径、课程内容，配合教学资源库和题库开展课堂教学。包括：面向教师和学生的授课任务推送、学情查看；面向教师的课堂出勤、课中教学、实训督导、作业批阅；面向学生的课前预习、课程学习、课后作业、技能回炼。

数据采集

为教学评价和教学诊断提供更好的数据支撑，本课程应能够对全学程的学生的学情数据及教师的教学数据进行采集，并根据教师和学生所需的维度采用合理的图表呈现汇总数据。

教学评价

课程将主要从学生学业评价和教师教学质量评价两方面构成评价体系。通过"系统采集+主观评分"的评价数据采集方式对"教与学"全程数据进行采集，综合过程性评价、结果性评价两个方面进行评价。

在线习题库平台

课程题库应实现题目资源与课程标准的对标，基于PC端及移动端（支持安卓及苹果），满足课前预习、课中互动及课后作业和测试，帮助学生开展自主学习，帮助教师对教学的精准诊断。同时，题库应与教学互动课程能够相同贯通。

在线考试考核平台

在线考试系统应实现无纸化考试学习功能，能够结合教育测评理论、方法和现代信息技术手段的网上测评系统，为考生提供"灵活、方便、科学、公平" 的"测评服务"，以优化的题库资源为基础，通过随机组卷生成无纸化考试试卷进行考试，并及时生成考试成绩，集考试报名、试卷生成、线上考试、阅卷、成绩生成、成绩单导出、打印等为一体的、多元化，新型的考试管理模式。

（2）电子产品工艺实践教学系统

软件内容

一、电子产品生产过程：准备元器件、安装元器件、焊接、补焊与调试、整机装配与测试、包装与入库六个主要生产过程。

二、焊接与拆装技术：手工焊接工具（内热式烙铁、长寿烙铁、恒温电烙铁、焊锡丝）、人工焊接技术（手工锡焊五步操作法）焊接质量（合格的焊点、有缺陷的焊点--虚焊、偏焊、桥接、堆焊、缺焊、针孔、拉尖、拖尾、冷焊、脱焊）、拆焊技术（吸锡线、手动吸锡枪、热风工作台）、浸焊与波峰焊（浸焊、波峰焊）。

三、SMT（表面安装）技术：贴片元器件、贴片集成电路、SMT电路板等。

四、SMT安装焊接工艺：印焊膏、贴片、再流焊、清洗、测试与返修等。

五、SMT产品生产过程再现。

（3）印制板工艺仿真教学软件

印制板的生产过程，主要采用视频的表现形式，再现了生产的真实环境，把现场工艺的原场景带进了课堂，让学生充分了解印制板生产方式和工艺流程，从而掌握工程操作技能。对于不容易观察的内容及可操作的技能点，则采用多媒体交互动画技术，从而达到更佳的学习认效果。

（4）《电子产品设计制作》课程资源

分类	实训项目	课程序列号	实训内容	方式
项目一智能电子时钟	任务一任务分析	7	数码管结构	二维动画
		8	共阳数码管字形码	二维动画
		11	共阴数码管字形码	二维动画
	任务三程序设计	28	电子时钟效果演示	二维动画
项目二电子秤	任务一任务分析	38	称重传感器工作原理	二维动画
项目二电子秤	任务一任务分析	40	电子秤效果演示	三维动画
项目三电子寻迹小车	任务一任务分析	51	电机驱动	二维动画
		53	电机调速	二维动画
		55	红外寻迹原理	二维动画
		57	红外避障原理	二维动画
		58	小车寻迹效果演示	三维动画
		59	小车避障效果演示	三维动画
		60	超声波测距原理	三维动画
	任务三程序设计	74	小车前进	三维动画
		75	小车后退	三维动画
		77	小车转弯	三维动画
		79	小车调速	三维动画

（5）《嵌入式技术应用》课程资源

分类	实训项目	课程序列号	实训内容	方式
教学项目 1	任务 1	2	认识 STM32 固件库	二维动画
	任务 1	3	STM32 固件库关键子目录和文件	二维动画
	任务 2	6	嵌入式系统	二维动画
		7	ARM Cortex-M3 处理器	二维动画
		8	STM32 系列处理器	二维动画
教学项目 2	任务 1	11	认识 STM32 的 I/O 口	三维动画
		12	STM32 的GPIO初始化和输入输出库函数	二维动画
		15	Cortex-M3 工作模式及状态	二维动画
		16	Cortex-M3 寄存器组	二维动画
		17	Cortex-M3 特殊功能寄存器组	二维动画
	任务2	20	STM32 相关结构体	二维动画
		22	Cortex-M3 处理器结构	三维动画
		23	STM32 系统结构	三维动画
		24	STM32 时钟配置	三维动画
教学项目 3	任务 1	26	认识数码管	三维动画
		28	数码管静态显示电路硬件连接	三维动画
		31	认识Coretex-M3 存储器	三维动画
		32	Cortex-M3 存储器映射	三维动画
		33	STM32 存储器映射	三维动画
	任务 1	36	数码管动态扫描显示电路硬件连接	三维动画
		38	位带区与位带别名区	二维动画
		39	位带操作	二维动画
教学项目 4	任务 1	43	认识嵌入式应用技术与开发的核心板	三维动画
		48	GPIO 寄存器地址映射	二维动画
		49	端口复用使用	二维动画
		50	端口复用重映射	二维动画
	任务 2	52	STM32 中断通道	三维动画
		53	STM32 外部中断	三维动画
		54	STM32 中断优先级	三维动画
		55	STM32 外部中断编程	二维动画
教学项目 5	任务 1	59	SBsTick 定时器	三维动画
		60	库函数中的 SBsTick 相关函数	二维动画
		61	SBsTick 的关键函数编写	二维动画
	任务 2	63	认识 STM32 定时器	三维动画
		64	STM32 定时器与定时相关的寄存器	二维动画
		65	STM32 定时器相关的库函数	二维动画
	任务 3	68	STM32 的 PWM 输出相关寄存器	二维动画
		69	STM32 的 PWM 输出编程思路	二维动画
		70	STM32 的 PWM 输出相关库函数	二维动画
教学项目 6	任务 1	73	串行通信基本知识	三维动画
		74	STM32 的USART 串口	三维动画
		75	STM32 串口的相关寄存器	二维动画
		76	STM32 串口相关函数	二维动画
	任务 2	79	认识WIFI 通信模块	三维动画
		81	认识 Zigbee 通信模块	三维动画
		82	ZigBee 通信模块使用	二维动画
教学项目 7	任务 1	83	STM32 模数转换简介	二维动画
		84	STM32 的 ADC 结构	三维动画
		85	STM32 模数转换相关寄存器	二维动画
		86	STM32 的 ADC 设置	二维动画
	任务 2	87	ADC 相关的库函数	二维动画

（6）《模拟电子技术》课程

分类	实训项目	课程序列号	实训内容	方式
1 常用半导体器件	1.1 半导体的基本知识	2	PN 结的形成	二维动画
	1.2 二极管	5	二极管的特性曲线	二维动画
	1.3 三极管	7	三极管内部载流子运动规律	二维动画
	1.3 三极管	9	三极管的输出特性曲线	二维动画
	1.6 半导体器件的识别与检测	14	二极管的识别与检测	二维动画
	1.6 半导体器件的识别与检测	15	三极管的识别与检测	二维动画
2 直流稳压电源	2.1 整流电路	19	单相整流波形分析	二维动画
	2.2 滤波电路	22	滤波波形分析	二维动画
	2.3 稳压电路	24	稳压电路分析	二维动画
3 基本放大电路	3.1 放大电路的基本知识	29	交、直流变换电路	二维动画
	3.1 放大电路的基本知识	30	放大电路中各电压电流波形	二维动画
	3.2 基本共射极放大电路	32	Q 点对波形失真的影响（饱和+截止）	二维动画
	3.2 基本共射极放大电路	33	微变等效变换电路	二维动画
	3.3 分压式偏置共射放大电路	35	温度对 Q 点的影响	二维动画
		36	Q 点稳定的原理	二维动画
		39	分压式偏置（含 C 和不含C）的微变变换过程	二维动画
	3.4 共集电极放大电路	41	射极输出器的微变变换过程	二维动画
4 功率放大电路	4.2 互补对称功率放大电路	50	基本互补对称放大电路分析	二维动画
		52	互补输出级的交越失真	二维动画
		54	OTL 互补对称放大电路分析	二维动画
5 差动放大电路与集成运算放大器	5. 1 基本差动放大电路	59	差动放大电路的分析	二维动画
6 放大电路中的反馈	6.1 反馈的基本概念	64	什么是反馈	二维动画
6 放大电路中的反馈	6.3 负反馈对放大电路性能的影响	67	减小非线性失真	二维动画
7 集成运算放大器的应用	7.1 集成运放的应用基础	71	集成运放的特点（含虚短和虚断）	二维动画
7 集成运算放大器的应用	7.2 集成运放的线性应用	77	单限（含过零）比较器	二维动画
8 正弦波振荡器	8.1 正弦波振荡电路概述	80	正弦波振荡的分析	二维动画
8 正弦波振荡器	8.2 RC 正弦波振荡电路	82	RC 电路的分析	二维动画

（7）《数字电子技术》课程

分类	实训项目	课程序列号	实训内容	方式
第 1 章数字电路基础	1.5 逻辑函数的卡诺图化简法	53	逻辑函数的卡诺图化简法	二维动画
第 2 章逻辑门电路	2.3 TTL 集成逻辑门电路	54	TTL 集成逻辑门电路	二维动画
第 4 章集成触发器	4.2 主从触发器	55	主从触发器	二维动画
	4.3 边沿触发器	56	边沿触发器	二维动画
	4.4 CMOS 集成触发器	57	CMOS 集成触发器	二维动画
第 5 章时序逻电路	5.1 时序逻辑电路的分析	58	同步时序逻辑电路的分析法	二维动画
第 5 章时序逻电路	5.1 时序逻辑电路的分析	59	异步时序逻辑电路的分析法	二维动画
第 6 章脉冲波形的产生与整形电路	6.3 多谐振荡器	60	多谐振荡器	二维动画
	6.4 施密特触发器	61	施密特触发器	二维动画
	6.5 555 定时器及其应用	62	555 定时器及其应用	二维动画

8、仪器、工具配件包

序号	配置名称	规格型号	单位	数量
1	万用表	UT890C	台	1
2	PIC烧写器	PICKIT3	套	1
3	STM32编程器	ST-LINK V2+连接线	套	1
4	恒温焊台	安立信936A	套	1
5	焊接排烟机	额定电压:AC230V、瓦数：16W	套	1
6	台式放大镜	带灯台式白波、环形荧光灯、光学镜片	套	1
7	BNC转鳄鱼夹连接线	黑色 1M	条	2
8	BNC连接线	长50CM 黑色	条	2
9	迭对插头连线	S401W 50CM 黑色,	条	2
10	迭对插头连线	S401W 1M 绿色,	条	2
11	迭对插头连线	S401W 50CM 红色,	条	2
12	迭对插头连线	S202 50cm 红色	条	50
13	迭对插头连线	S202 50cm 黑色	条	30
14	测试探针	探头插座尺寸4mm、颜色红色	条	2
15	测试探针	探头插座尺寸4mm、颜色黑色	条	2
16	大单挂钩	10mm40mmL100mm 工具挂钩	个	6
17	锯用挂钩	10mm40mm4 电线挂钩	个	6

9、耗材配件包清单

序号	配置名称	规格	单位	数量
1	蓝色/单芯导线安装线	210m,蓝色带皮外径0.5-0.6mm之间，线芯0.25mm，耐压100V。	卷	1
2	黑色/单芯导线安装线	210m,黑色带皮外径0.5-0.6mm之间，线芯0.25mm，耐压100V。	卷	1
3	红色/单芯导线安装线	210m,红色带皮外径0.5-0.6mm之间，线芯0.25mm，耐压100V。	卷	1
4	镀锡铜线	0.5mm/100m 外径0.5mm、长度100m、额定电流3.5 A	卷	1
5	锡丝	Ф0.5 、55克，熔点+217°C	卷	1
6	吸锡线	宽度1.5mm、长度1.5m	个	1
7	免清洗助焊笔	封装类型笔、免清洗环保	个	1
8	万能板	D23 双面环保万能板，尺寸：95*115mm,	块	2
9	电工胶布	PVC 9M 黑色	卷	1
10	电缆扎带	3*100mm 白色	条	100
11	热收缩管套件	5种热收缩管，套筒长度0.035米，0.08米	套	1
