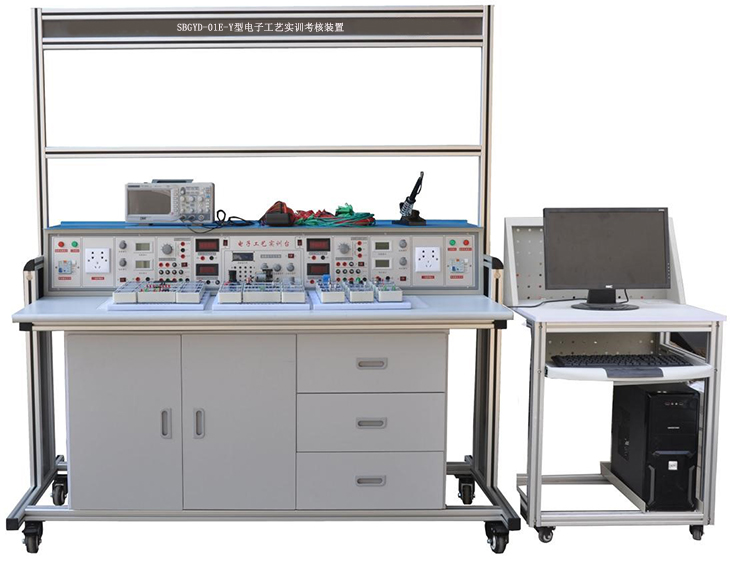

SBGYD-01E-Y型电子工艺实训考核装置
一、 电子工艺实训考核设备概述
1、电子工艺实训考核装置是结合生产实际和职业岗位的技能要求，按照职业院校的教学和实验实训要求研制和开发的产品，适合职业院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》《电路》《电子技术基础》《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
图片仅供参考、以实际配置为准
实训模块由有机塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
二、 电子工艺实训考核设备技术参数
1.工作电源：两相三线 AC 220V±10% 50Hz
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1600 mm×800 mm×1800mm
4.整机功耗：≤1.5KW
5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、电子工艺实训考核设备功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用透明有机盒，兼作实物示教，一举多得。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
5、透明盒面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损;元件盒面板通过四颗螺丝与盒体连接，透明元件盒应该可以很方便地打开，更换面板和内部器件，以延长模块的使用寿命，节约成本。
6、电学线路实验固定板由工程塑料注塑而成，用于对透明元件盒的定位；每个透明元件盒底部装有4个可拆卸的弹性插脚，可以非常方便地固定在电学线路实验固定板上。
四、电子工艺实训考核设备的配置介绍
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
(一) 实训台
采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表，第二层可放置PVC夹板，用来夹放实训图纸，也可挂放其它通用电工电子实训挂箱，扩展完成多门课程实训；实训台下方还设有四个带刹车的万向轮，便于移动和固定。
(二)电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铁质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
1. 交流电源
(1) 高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。
(2) 低压交流电源I：0V、6V、10V、14V抽头各一路及中心抽头17V两路，具有短路、过载保护和自动复位功能。
(3) 低压交流电源II：分3V、6V、9V、12V、15V、18V、24V七档可调，输出端具有短路保护、过载保护功能。
2. 直流电源
(1) 可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
(2) 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。
3. 测量仪表
(1) 直流数显电压表一只：测量范围0～30V，三位半数字显示，输入阻抗10MΩ，精度0.5级。
(2) 直流数显毫安表一只：测量范围0～2000mA三位半数字显示，精度0.5级。
（三）单元电子电路模块

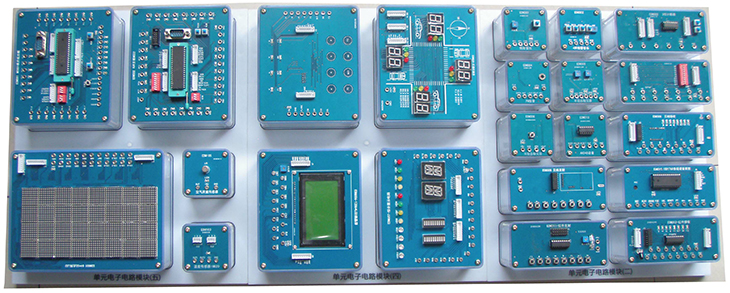

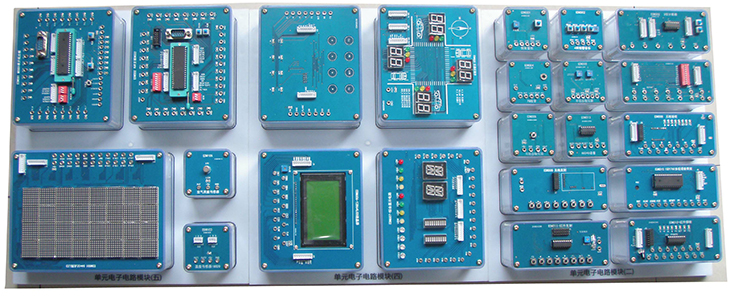

该模块将实际应用中单元电路模块化。学生通过模块间的搭接，很方便就能搭建成各种实际产品，模块搭成产品的范围涉及家电，工业，无线等方面内容。单元模块电路包括传感器，信号处理，显示，执行本体，接口电路，微处理器、通信等模块。模块都采用透明盒装配，模块间采用排插和接线柱连接，使实训模块能够灵活按教学要求或竞赛要求搭建成各种实际产品。线路板统一采用蓝色作为底色，清爽直观。连接采用铜制插孔和8脚白色排针，连接方便灵活。大部分电子元器件都为贴片封装，布局经凑。
单元电子电路清单
|
序号 |
模块名称 |
数量 |
单位 |
|
1 |
EDM001-MCS51主机 |
1 |
个 |
|
2 |
EDM002-AVR主机 |
1 |
个 |
|
3 |
EDM101-声光控制 |
1 |
个 |
|
4 |
EDM102-温度传感器LM35 |
1 |
个 |
|
5 |
EDM103-温度传感器18B20 |
1 |
个 |
|
6 |
EDM104-称重传感器 |
1 |
个 |
|
7 |
EDM105-空气质量传感器 |
1 |
个 |
|
8 |
EDM106-烟雾传感器 |
1 |
个 |
|
9 |
EDM107-热释电红外传感器 |
1 |
个 |
|
10 |
EDM108-酒精传感器 |
1 |
个 |
|
11 |
EDM109-PT100传感器 |
1 |
个 |
|
12 |
EDM110-红外测温 |
1 |
个 |
|
13 |
EDM111-超声波发射接收 |
1 |
个 |
|
14 |
EDM112-红外反射 |
1 |
个 |
|
15 |
EDM201-触摸按键 |
1 |
个 |
|
16 |
EDM202-音频功放 |
1 |
个 |
|
17 |
EDM203-ICL7135 |
1 |
个 |
|
18 |
EDM204-反相器 |
2 |
个 |
|
19 |
EDM301-倒车音乐 |
1 |
个 |
|
20 |
EDM302-四种音乐 |
1 |
个 |
|
21 |
EDM303-三位计数器 |
2 |
个 |
|
22 |
EDM304-FM接收 |
2 |
个 |
|
23 |
EDM305-单稳态电路 |
2 |
个 |
|
24 |
EDM306-双稳态电路 |
2 |
个 |
|
25 |
EDM307-脉冲及信号产生 |
1 |
个 |
|
26 |
EDM308-无线接收 |
1 |
个 |
|
27 |
EDM309-无线发射 |
1 |
个 |
|
28 |
EDM310-多段语音录放 |
1 |
个 |
|
29 |
EDM311-红外发射 |
1 |
个 |
|
30 |
EDM312-红外接收 |
1 |
个 |
|
31 |
EDM313-AK040语音 |
1 |
个 |
|
32 |
EDM401-直流电机驱动 |
1 |
个 |
|
33 |
EDM402-直流继电器 |
1 |
个 |
|
34 |
EDM403-8位独立按键 |
1 |
个 |
|
35 |
EDM404-NPN三极管驱动 |
2 |
个 |
|
36 |
EDM405-PNP三极管驱动 |
2 |
个 |
|
37 |
EDM406-4x4键盘 |
1 |
个 |
|
38 |
EDM501-直流风机 |
1 |
个 |
|
39 |
EDM502-直流电机 |
1 |
个 |
|
40 |
EDM503-扬声器 |
2 |
个 |
|
41 |
EDM504-蜂鸣器 |
1 |
个 |
|
42 |
EDM505-步进电机 |
1 |
个 |
|
43 |
EDM506-加热模块 |
1 |
个 |
|
44 |
EDM507-半导体制冷片 |
1 |
个 |
|
45 |
EDM601-64*32点阵 |
1 |
个 |
|
46 |
EDM602-交通灯显示 |
1 |
个 |
|
47 |
EDM603-十进制计数器 |
2 |
个 |
|
48 |
EDM604-灯泡 |
2 |
个 |
|
49 |
EDM605-四位数码管显示 |
2 |
个 |
|
50 |
EDM606-12864点阵液晶 |
1 |
个 |
|
51 |
EDM607-综合显示 |
1 |
个 |
|
52 |
大小头转接线红色 |
5 |
条 |
|
53 |
大小头转接线黑色 |
5 |
条 |
|
54 |
8针排线(彩色) |
10 |
条 |
|
55 |
双头3针排线37CM |
2 |
个 |
|
56 |
集成18B20 |
2 |
个 |
|
57 |
集成LM35 |
2 |
个 |
|
58 |
砝码20g |
5 |
个 |
|
59 |
RS232串口线(直通) |
1 |
个 |
|
60 |
九孔板 |
1 |
个 |
|
61 |
电源适配器12V/5A(DC-00819) |
1 |
个 |
|
62 |
软件 |
1 |
个 |
|
63 |
PT100 |
1 |
个 |
|
64 |
培训资料 |
1 |
套 |
