电气自动化设备安装与维修实训考核平台

SBWDG-02F电气自动化设备安装与维修实训考核平台

一、概述

电气自动化设备安装与维修实训考核设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

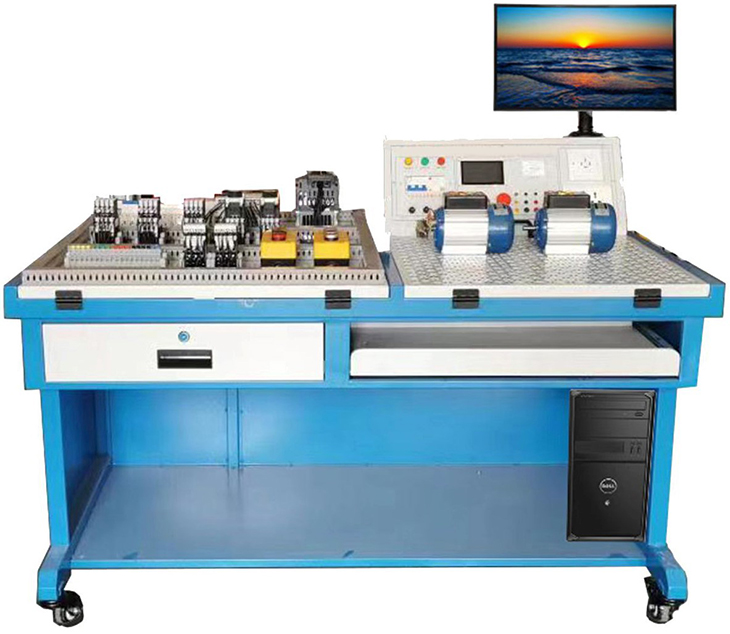

参考图片具体根据配置

二、▲电气自动化设备安装与维修实训考核设备技术指标

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木柜结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线 380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组

4.智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1)、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。

2)、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3)、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。

4)、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。

现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、合法性。

三、设备结构功能

▲设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。

序号	名称	单位	数量	备注
1	电气装配实训装置	台	1	外形尺寸：1200mm×850mm×1000mm（±10mm）；材料：钢结构；符合国家相关环保要求；输入电压：AC 380 V±10% 50 Hz 三相五线；容量：＜1.5 kVA；
2	电气元件	套	1	配套
3	实训电机	台	1	三相异步电动机（380V，单速）PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y
		台	1	三相异步电动机（380V，单速带离心开关）PN(W):60、nN(r/min):1400、UN(V):三相 AC 380IN(A):0.33、连接组别：△/Y
4	实训用线	套	1
5	常用工具	套	1	一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳
6	网孔板	块	1	斜面嵌入式设计，545×465mm 用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级；
8	工具箱	个	1	配套
9	实验说明书	套	1	指导学生实训

序号	名称	规格型号	单位	数量
1.	空气开关	DZ47-60 C16 4P	只	1
2.	熔断器座	RT18-32 3P	个	1
3.	熔断器座	RT18-32 2P	个	1
4.	PLC主机	FX3U-48MR	台	1
5.	PLC下载线	USB-SC09	条	1
6.	变频器	FR-D720S 0.4KW	台	1
7.	交流接触器	CJX2-0910 AC220V	个	5
8.	辅助触头	F4-22	个	3
9.	空气延时触头	F5-T2	个	2
10.	行程开关	YBLX-19/001	个	2
11.	热过载继电器	NR2-25 0.63-1A	个	2
12.	按钮盒	BX3-22	个	2
13.	按钮开关	LA38-11BN 22mm 黄	个	1
14.	按钮开关	LA38-11BN 22mm 绿	个	1
15.	按钮开关	LA38-11BN 22mm 红	个	1
16.	电源指示灯	AD16-22DS 220V 22mm 黄	个	1
17.	电源指示灯	AD16-22DS 220V 22mm 绿	个	1
18.	电源指示灯	AD16-22DS 220V 22mm 红	个	1
19.	接插两用接线端子	18位	套	1
20.	通用导轨		米	1.5
21.	接地端子		条	1
22.	线槽	30×30mm	米	4.5
