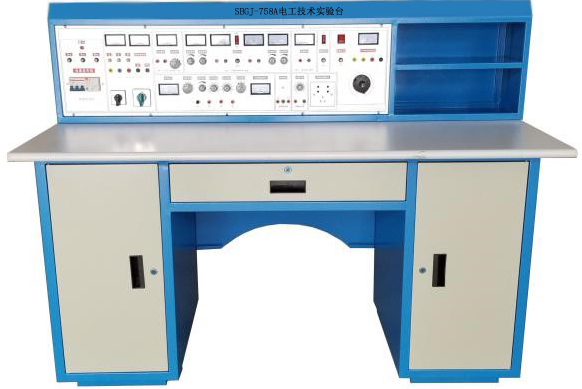

SBGJ-758A电工技术实验台
一、产品特点
电工技术实验台具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至电学专用插座上。实验方便、快捷、减少元器件损耗。弱电部分在九孔通用实验底板上完成，实验灵活，动手动脑能力强。创新实验元件模块盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm，实验室布局不受设备高度限制，有利于讲师讲解。
二、适用范围
适用高等院校及要求较高的中专、技校、科研单位，可完成电工学、电工原理、电路分析、电气控制、数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验，其是实验室更新换代或新建扩建实验室的理想产品。
三、实验台和实验操作桌结构及功能：
1、实验屏构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮。
1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。
B组:低压交流电压：3、6、9、12、15、18、24V电源，最大输出电流1.5A。
C组:低压直流稳压电源：＋5V、＋12V、－12V。
D组:双路稳流稳压电源：二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，由万能插板供用户自备设备使用。
1.2内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。
1.3内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。
★1.4功率、功率因数表：
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示）
★1.5直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
★1.6智能交流数字电流表
交流数字电流表一只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，频率范围：10Hz-20Hz。手动量程为：100mA、1A、5A。测量精度为0.5级。具有数有数据存储与查询功能。
★1.7功率函数信号发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
|
正弦波输出幅度 |
≥10V |
|
输出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
频率范围 |
0.1HZ～3MHz，采用键盘直接输入数字设定频率 |
|
输出幅度 |
电位器调节，正弦波输出具有20db,40db衰减 |
|
方波占空比 |
可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
|
频率计最高测量范围 |
100MHz，自动换档 |
2、验操作桌：实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。右边设有放置示波器用的可拆卸搁板。
四、构成与配备
1、实验操作桌:1张，一桌二座。实验桌外形尺寸为160×70×80cm。桌子中央配置九孔万能电路插板，电路板进口由ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。创新实验元件模块盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等)，实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验屏：共1台，每张学生实验操作桌上配置l台。
五、实验项目：
（1）电工部分：
1．电工测量仪表的使用及减少内阻测量误差的方法
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．未知电阻元件伏安特性测绘
5．电源的外特性
6．电位值、电压值的测量及电路电位图的绘制
7．电流表和电压表的扩程
8．欧姆表的设计
9．基尔霍夫定律的验证
10．验证楞次定律
11．迭加原理与互易定理的验证
12．戴维南定理与诺顿定理的验证
13．电压源与电流源的等效变换
14．受控源特性的研究
15．示波器和信号发生器的使用及典型电信号的观察与测量
16．一阶电路实验
17．二阶电路过度过程
18．研究LC元件在直流和交流电路中的特性
19．负载获得最大功率的条件
20．三表法测定交流电路参数（用三表法测量交流电路等效参数）
21．正弦交流电路中RLC元件的频率特性
22．RL及RC串联电路实验
23．RLC串联谐振电路
24．日光灯电路的连接及功率因数的改善
25．三相负载的星、三角接法
26．三相电路功率的测量
27．RC网络频率特性和选频特性的研究
28．二端口网络的研究
29．单相铁芯变压器特性的测试
30．互感线圈电路的研究
31．单相电度表的校验
32．负阻抗变换器实验
33．回转器特性测试
六、电工技术实验台配置清单（每台）
|
创新透明元件模块名称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
0.5Ω |
1 |
2W |
|
电 阻 |
1Ω |
1 |
2W |
|
电 阻 |
2Ω |
1 |
2W |
|
电 阻 |
12Ω |
2 |
2W |
|
电 阻 |
100Ω |
3 |
2W |
|
电 阻 |
160Ω |
1 |
2W |
|
电 阻 |
200Ω |
2 |
1W |
|
电 阻 |
300Ω |
1 |
1W |
|
电 阻 |
330Ω |
1 |
1/8W |
|
电 阻 |
400Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
3 |
1/8W |
|
电 阻 |
620Ω |
1 |
1/8W |
|
电 阻 |
680Ω |
2 |
1/8W |
|
电 阻 |
800Ω |
1 |
1/8W |
|
电 阻 |
820Ω |
1 |
1/8W |
|
电 阻 |
1K |
2 |
1/8W |
|
电 阻 |
1.2K |
1 |
1/8W |
|
电 阻 |
1.3K |
1 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
5.1K |
1 |
8W |
|
电 阻 |
10K |
1 |
1/8W |
|
电 阻 |
10K |
1 |
8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
4.7K |
1 |
1/2W |
|
电 位 器 |
10K |
1 |
3W |
|
电 位 器 |
100K |
1 |
1/2W |
|
瓷片电容 |
5300P |
1 |
63V |
|
瓷片电容 |
0.1uF |
1 |
250V |
|
瓷片电容 |
0.22uF |
2 |
250V |
|
瓷片电容 |
0.47uF |
1 |
250V |
|
瓷片电容 |
1uF |
1 |
250V |
|
瓷片电容 |
2uF |
3 |
250V |
|
电 感 |
10mH |
1 |
|
|
电 感 |
100mH |
1 |
|
|
指示灯 |
6.3V/100mA |
1 |
|
|
二 极 管 |
4007 |
1 |
|
|
稳 压 二 极 管 |
2CW54 |
1 |
|
|
开 关 |
|
5只 |
|
|
电流插座 |
|
6只 |
|
|
互感线圈 |
|
1套 |
|
|
铁棒 |
|
1根 |
|
|
磁铁 |
|
1条 |
|
|
三 极 管 |
3DG12 |
1只 |
|
|
整 流 桥 |
5A |
1只 |
|
|
变压器 |
220V/110V+36V |
1只 |
100VA |
|
直流电表 |
1000uA |
1只 |
|
|
直流电表 |
25mA |
1只 |
|
|
直流电表 |
±100uA |
1只 |
|
|
集成座 |
14脚 |
1只 |
|
|
运放 |
741 |
1只 |
|
|
458 |
1只 |
|
|
|
三相负载 |
GSY05 |
1 |
|
|
工 具 |
|||
|
电 烙 铁 |
|
2只 |
|
|
烙 铁 架 |
|
2只 |
|
|
尖 嘴 钳 |
|
1把 |
|
|
螺 丝 刀 |
|
3把 |
|
|
其 他 |
|||
|
实验台 |
|
1台 |
|
|
实验桌 |
|
1张 |
|
|
学生凳 |
|
2张 |
|
|
防腐皮 |
|
1块 |
|
