SBZCX-01B型电工电子技术创新设计综合应用实训装置
一、 电工电子技术创新设计综合应用实训装置概述
电工电子技术创新设计综合应用实训装置,电工电子技术创新设计综合应用实训台,可用于机电一体化、应用电子技术、工业工程技术等专业的电工技术与电子技术的教学。电工电子技术创新设计综合应用实训装置配备各种交直流电源、信号源、仪表、电工电子实训模块、交流电路实训模块、继电接触控制实训模块、实训套件、实训工具等。各模块的接口均已引至板上的专用插座,学生可自主搭接各种电工电子实训线路;提供各种实用实训套件及相关实训工具,可锻炼学生的电子产品焊接、装配、整机调试等方面的技能。适合职业院校的"电路分析"、"电工原理"、"电工基础"、"电工学"、"电机控制"、"继电接触控制"、"数字电子技术"、"模拟电子技术"、"电子技术基础"等课程的实训教学,也是相关专业开展课程设计、毕业设计及技能竞赛的理想平台。

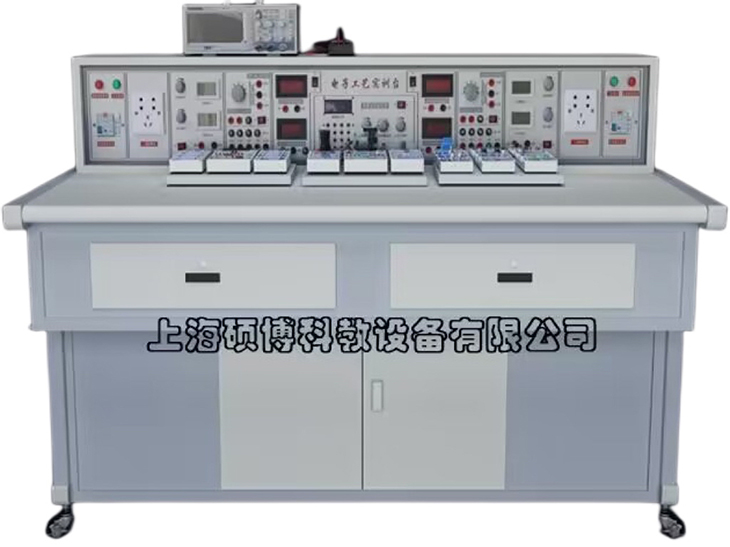

电工电子创新实训装置参考图片

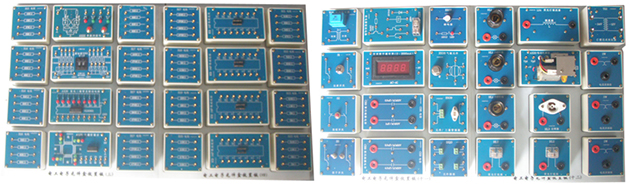

部分透明电工元件盒
二、电工电子创新 技术指标
1.工作电源：三相五线AC 3800V±10%? 50Hz
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1600×700×1900㎜
4.整机功耗：≤1.0KW
5.安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、电工电子创新 功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主线,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用塑料有机盒,兼作实物示教,一举多得。电工电子单元模块包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、本装置配套电工技术综合应用创新实训项目,均经过反复斟酌、精心配置；其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
电工电子创新 各个功能模块单元功能构成：
电源仪表控制屏部分介绍：
电源仪表控制屏箱体采用铁质双层亚光密纹喷塑结构,铝质面板。
还设有铝合金安装支架,具体见实验台参考图片。
（1）总电源模块：
三相四线交流电源（0~380V）,包括三相电源总开关（带漏电和短路保护）1个,熔断器3只,220V指示灯3个,安全插座5只。
（2）三相交流电源模块
提供三相380V/220V可转换的交流电源,带安全隔离变压器输出。
（3） 低压交流电源模块
电压3－24V分七档可调,分3V,6V,9V,12V,15V,18V,24V输出,最大输出电流1.5A,电流表指示, 同时提供双17V带中心抽头变压器一只。
（4）双路稳流稳压电源模块
二路输出电压均为0～30V,由多圈电位器连续调节,具有预设式过流过载保护功能,输出最大电流为2A,每路电源输出有0.5级数字电流表、电压表指示。
（5）交直流测量仪表模块
1）外测直流电流表精度０.５级,三位半数字式显示,测量范围０～20mA
2）外测直流电流表精度０.５级,三位半数字式显示,测量范围０～200mA
3）外测直流电流表精度０.５级,三位半数字式显示,测量范围０～2000mA
4）外测交流电流表（真有效值表） 测量范围：0-5A,分为毫安与安培部分,量程自动判断,自动切换,测量精度为0.5级。
5）外测直流电压表：智能型仪表,精度０.５级,三位半数字式显示,测量范围：0-300V,手动量程为：2V、20V、300V
6）外测交流电压表（真有效值表） 测量范围：0-500V,分为毫伏档与伏档位,量程自动判断,自动切换,测量精度为0.5级。
7）交流功率及功率因数表
可以测量功率及功率因数,三位半数字显示,测量精度0.5级,电压、电流量程分别为500V、5A
6）大功率电阻模块
提供900欧/150W×2大功率可调电阻一只。
7）直流恒流源设有数字显示,0-500mA直流恒流输出。
8）实验导线
强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能）,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,不能混插。
9）工具
1）胜利牌数字万用表（VC890D）
直流电压量程：200mV/2V/20V/200V/1000V,精度±(0.5%+3)
交流电压量程：20V/200V/750V,精度±(0.8%+5)
直流电流：20mA/200mA /20A,精度±(1.5%+3)
交流电流：200mA /20A,精度±(1.5%+5)
电阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ,精度±(0.8%+3)
四、电工电子创新 可以完成的实训项目
电工基础实训项目
1）电气测量概述
2）直流电路
*项目一电气仪表的使用和测量误差的计算
项目二电路元件伏安特性的测绘
项目三未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用（综合应用项目）
项目四电位、电压的测定及电路电位图的绘制
项目五基尔霍夫定律的验证与应用
项目六常用供电电路特点和电子电路最大功率输出条件的研究
项目七实际直流稳压电源和直流稳流电源的研究（综合应用项目）
项目八叠加定理的验证与应用―多信号叠加控制电路的研究（综合应用项目）
项目九戴维南定理和电桥电路的应用
3）交流电路
项目十电阻电感串联电路（日光灯电路）的分析与研究
项目十一 阻容移相电路的应用―调光台灯电路的研究（综合应用项目）
项目十二 交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究
项目十三R、L、C元件在交流电路中的阻抗与频率特性的研究与应用―整流滤波电路的研究
*项目十四R、L、C串联谐振电路的研究项目十五 三相四线制负载电压,电流的测量
*项目十六 三相三线制对称负载星形及三角形接法时负载电压与电流的测定
4）磁路自感、互感与变压器
项目十七 自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法
项目十八 互感电路的研究
项目十九 单相变压器特性的研究
项目二十 单相变压器并联运行特点的研究
5）电路暂态过程
项目二十一一阶电路暂态过程的研究
项目二十二微分电路和积分电路及其应用（综合应用项目）
模拟电子技术综合应用、创新实训项目目录
项目一常用二极管的性能测试及应用
项目二双极晶体管及场效管输出特性的测定
项目三单管放大电路的研究
项目四两极放大电路及负反馈放大电路的研究
项目五助听器电路的调试（电子产品线路）（综合应用）
项目六恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七三极管放大电路故障排除
项目八整流、滤波及稳压电路的研究
项目九直流稳压正、负电源电路的研究
项目十典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一OTL功率放大电路的故障排除
项目十二LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三运算放大器基本运算电路
项目十四对由运放器组成的积分运算电路、微分运算电路
项目十五对由运放器组成的电压比较器传输特性的研究
项目十六气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七方波、三角波和锯齿波发生器电路的研究与测试
项目十八三角波、方波及正弦波发生器的制作竞赛
项目十九RC（文式桥式）正弦波振荡器和制作与调试
项目二十电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
数字电子技术综合应用、创新实训项目：
一）基础实训项目
项目一基本逻辑门电路功能测试
项目二优先编码器功能测试
项目三二进制译码器和数据选择器功能测试
项目四全加器和超前进位全加器功能测试
项目五数值比较器功能测试
项目六七段码锁存/译码/驱动器功能测试
项目七各类触发器功能测试
项目八 nbsp;双向移位寄存器功能测试
项目九二一五一十进制计数器功能测试
项目十二位十进制计数/译码/驱动/显示电路
项目十一可逆十进制计数电路功能测试
项目十二N进制计数电路功能测试
项目十三555定时器基本应用电路
项目十四微分型单稳态触发器
项目十五集成单稳态触发器及其应用
项目十六集成施密特触发器及其应用
二）综合应用实训项目
项目十七声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八8线数据传输电路（电子产品线路）（综合应用）
项目十九4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三数控变频三角波-方波发生器
项目二十四移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七数字钟电路（电子产品线路）（综合应用）
项目二十八二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九交通灯控制电路（电子产品线路）（综合应用）
项目三十升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一光电转换加/减计数电路（电子产品线路）（综合应用）
三）电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五IGBT直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
1 |
电子工艺实训桌 |
带万向轮灵活移动 |
1 |
张 |
铝合金框架 |
2 |
电子工艺电源台 |
1 |
台 |
铁质 |
|
3 |
函数发生器0.1HZ~2MHZ （正弦波、三角波、方波） |
1 |
台 |
已装实训台上 客户无须另购 |
|
4 |
数字频率计（可内测与外侧） |
100MHz |
1 |
台 |
已装实训台上 客户无须另购 |
5 |
电子元件模块 |
配有10块放置板 |
1 |
套 |
见表一 |
6 |
实验连接线 |
1 |
套 |
1套 |
表一电工电子透明元件盒
序号 |
产品名称 |
型号规格 |
产品代号 |
单位 |
1 |
RJ水泥电阻(5W) |
51Ω |
R01 |
1块 |
RX线绕电阻(5W) |
200Ω |
|||
100Ω |
||||
2 |
RJ金属膜电阻(2W) |
330Ω |
R02 |
1块 |
470Ω |
||||
510Ω |
||||
3 |
RJ金属膜电阻(2W) |
330Ω |
R03 |
1块 |
510Ω |
||||
680Ω |
||||
4 |
RJ金属膜电阻(2W) |
1K |
R04 |
1块 |
2K |
||||
3.3K |
||||
5 |
RJ金属膜电阻(2W) |
3.3K |
R05 |
1块 |
4.7K |
||||
6.8K |
||||
6 |
RJ金属膜电阻(2W) |
10K |
R06 |
3块 |
22K |
||||
47K |
||||
7 |
锰铜丝电阻(3A) |
0.1Ω |
R07 |
1块 |
0.2Ω |
||||
0.4Ω |
||||
8 |
RT碳膜电阻(1W) |
1Ω |
R08 |
1块 |
4.7Ω |
||||
10Ω |
||||
27Ω |
||||
9 |
RT碳膜电阻(1W) |
39Ω |
R09 |
1块 |
47Ω |
||||
56Ω |
||||
68Ω |
||||
10 |
RJ金属膜电阻(1W) |
100Ω |
R10 |
1块 |
150Ω |
||||
200Ω |
||||
300Ω |
||||
11 |
RJ金属膜电阻(1W) |
390Ω |
R11 |
1块 |
470Ω |
||||
560Ω |
||||
680Ω |
||||
12 |
RJ金属膜电阻(1/2 W) |
560Ω |
R12 |
1块 |
820Ω |
||||
1K |
||||
1K |
||||
13 |
RJ金属膜电阻( 1/2 W) |
1.2K |
R13 |
1块 |
2K |
||||
2.7K |
||||
3K |
||||
14 |
RJ金属膜电阻( 1/2W) |
4.7K |
R14 |
1块 |
5.1K |
||||
6.8K |
||||
8.2K |
||||
15 |
RJ金属膜电阻( 1/2W) |
10K |
R15 |
1块 |
15K |
||||
27K |
||||
33K |
||||
16 |
RJ金属膜电阻( 1/2W) |
51K |
R16 |
4块 |
56K |
||||
62K |
||||
68K |
||||
17 |
RJ金属膜电阻(? 1/2W) |
100K |
R17 |
4块 |
270K |
||||
390K |
||||
470K |
||||
18 |
RJ金属膜电阻( 1/2W) |
820K |
R18 |
1块 |
1M |
||||
2.2M |
||||
10M |
||||
19 |
RJ金属膜电阻(1/2W) |
120Ω |
R19 |
1块 |
180Ω |
||||
220Ω |
||||
620Ω |
||||
20 |
RJ金属膜电阻( 1/2W) |
1.5K |
R20 |
1块 |
2.2K |
||||
2.7K |
||||
3.9K |
||||
21 |
RJ金属膜电阻( 1/2 W) |
6.2K |
R21 |
1块 |
20K |
||||
24K |
||||
47K |
||||
22 |
RJ金属膜电阻( 1/2W) |
51K |
R22 |
1块 |
150K |
||||
220K |
||||
3M |
||||
23 |
RJ金属膜电阻( 1/2W) |
510K |
R23 |
2块 |
1.1M |
||||
2M |
||||
2M |
||||
24 |
CL聚脂膜电容 |
1000pF |
C01 |
2块 |
2200 pF |
||||
CBB聚丙烯膜电容 |
3300 pF |
|||
25 |
CBB聚丙烯膜电容 |
4700 pF |
C02 |
2块 |
0.01μF |
||||
0.022μF |
||||
26 |
CBB聚丙烯膜电容 |
0.033μF |
C03 |
4块 |
0.047μF |
||||
0.1μF |
||||
27 |
CBB聚丙烯膜电容 |
0.22μF |
C04 |
1块 |
0.47μF |
||||
1μF |
||||
28 |
CBB聚丙烯膜电容 |
0.47μF |
C05 |
1块 |
1μF |
||||
0.33μF |
||||
29 |
CD铝电解电容(50V DC) |
3.3μF |
C06 |
2块 |
4.7μF |
||||
10μF |
||||
30 |
CD铝电解电容(50V DC) |
100μF |
C07 |
1块 |
220μF |
||||
470μF |
||||
31 |
CBB聚丙烯膜电容 |
0.5μF（450V? AC） |
C08 |
1块 |
1.0μF（450V? AC） |
||||
32 |
CBB聚丙烯膜电容 |
2.0μF(450V AC) |
C09 |
1块 |
4.0μF(450V AC) |
||||
33 |
CC瓷片电容 |
20 pF |
C10 |
1块 |
1500 pF |
||||
CBB聚丙烯膜电容 |
2200 pF |
|||
34 |
CC瓷片电容 |
20 pF |
C11 |
1块 |
CBB聚丙烯膜电容 |
33 pF |
|||
100 pF |
||||
35 |
可调电容 |
10～60 pF |
C12 |
1块 |
220 pF |
||||
20～120 pF |
||||
36 |
CC瓷片电容 |
20 pF |
C13 |
1块 |
CL聚脂膜电容 |
2200 pF |
|||
5600 pF |
||||
37 |
CBB聚丙烯膜电容 |
0.047μF |
C14 |
1块 |
0.01μF |
||||
0.1μF |
||||
38 |
CD铝电解电容(50V DC) |
2.2μF |
C15 |
2块 |
33μF |
||||
47μF |
||||
39 |
WX线绕电位器（WX050） |
100(5W)(去盖) |
RP1 |
1块 |
40 |
WH碳膜电位器（WH118） |
470(2W)(去盖) |
RP2 |
1块 |
41 |
WH碳膜电位器(WH118) |
1K (2W) |
RP3 |
1块 |
42 |
WX线绕电位器(WX14-12) |
4.7K(1W)(去盖) |
RP5 |
1块 |
43 |
WH碳膜电位器(WH5) |
10K (1/2W)(去盖) |
RP6 |
1块 |
44 |
WH碳膜电位器(WH5) |
22K(1/2W) |
RP7 |
1块 |
45 |
WH碳膜电位器(WH5) |
33K(1/2W) |
RP8 |
1块 |
46 |
WH碳膜电位器(WH118) |
47K (2W) |
RP9 |
1块 |
47 |
WH碳膜电位器(WH118) |
100K (2W) |
RP10 |
1块 |
48 |
WH碳膜电位器(WH118) |
470K (2W) |
RP11 |
1块 |
49 |
WH碳膜电位器(WH118) |
1M (2W) |
RP12 |
1块 |
50 |
绕线式电位器（WXD3-12） |
1K (2W) |
RP13 |
1块 |
51 |
线绕电感 |
电感L=30mH |
L01 |
1块 |
52 |
线绕电感 |
电感L=100mH |
L02 |
1块 |
53 |
色码电感 |
22μH |
L03 |
1块 |
82μH |
||||
180μH |
||||
54 |
荧光灯整流器 |
8W |
L04 |
1块 |
55 |
色码电感 |
330μH |
L05 |
1块 |
柱形电感 |
47μH |
|||
色码电感 |
100μH |
|||
56 |
EI型壳式变压器 |
24V/12V |
T01 |
1块 |
57 |
C型芯式变压器 |
24V/12V |
T02 |
1块 |
58 |
R型芯式变压器 |
24V/12V |
T03 |
1块 |
59 |
脉冲变压器（单双脉冲） |
KMB-0021 |
T05 |
1块 |
60 |
集成底座 |
8P |
IC1 |
2块 |
61 |
集成底座 |
14P |
IC2 |
5块 |
62 |
集成底座 |
16P |
IC3 |
4块 |
63 |
集成底座 |
18P |
IC4 |
2块 |
64 |
集成底座 |
20P |
IC5 |
1块 |
65 |
集成底座 |
28P |
IC7 |
1块 |
66 |
单向击穿二极管(稳压管) |
1N4728A(3.3V 1W) |
VS1 |
1块 |
1N4733A (5V 1W) |
||||
1N4735A(6.2V 1W) |
||||
67 |
单向击穿二极管(稳压管) |
1N4738A(8.2V 1W) |
VS2 |
1块 |
1N4740A(10V 1W) |
||||
1N4742A(12V 1W) |
||||
68 |
双向稳压管(1W) |
5V |
VS3 |
1块 |
8.2V |
||||
10V |
||||
12V |
||||
69 |
整流二极管 |
1N4007×4 |
VD1 |
1块 |
70 |
开关二极管 |
1N4148×2 |
VD2 |
1块 |
肖特基二极管 |
1N5818 |
|||
1N5819 |
||||
71 |
三极管 |
TIP42C |
VT1 |
1块 |
BU406 |
||||
散热器 |
ST25×2 |
|||
72 |
三极管 |
9012 |
VT2 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
73 |
三极管 |
9013 |
VT3 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
74 |
晶闸管 |
BT151 |
VT4 |
1块 |
场效应管 |
3DJ7 |
|||
散热器 |
ST25×1 |
|||
75 |
增强型场效应管 |
IRF630 (N沟道) |
VT5 |
1块 |
IRF9620(P沟道) |
||||
散热器 |
ST25×2 |
|||
76 |
IGBT管 |
10N60×2 |
VT6 |
1块 |
1N4148×2 |
||||
散热器 |
ST25×2 |
|||
77 |
晶闸管电路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1块 |
散热器 |
ST25×3 |
|||
78 |
双向触发二极管 |
BD3 |
VT8 |
1块 |
双向晶闸管 |
BT135 |
|||
散热器 |
ST25×1 |
|||
79 |
仪表开关 |
KN32B |
S1 |
1块 |
80 |
按钮开关 |
AN4 |
S2 |
1块 |
81 |
钮子开关 |
KNX1×2 |
S3 |
1块 |
82 |
白炽灯座 |
HL1 |
3块 |
|
83 |
荧光灯底座 |
HL2 |
2块 |
|
84 |
启辉器 |
HL3 |
1块 |
|
85 |
指示灯 |
6.3V |
HL4 |
1块 |
86 |
熔断丝 |
FU |
1块 |
|
87 |
电流表插座 |
SW |
3块 |
|
88 |
共阴数码管 |
0.5吋 |
BX01 |
1块 |
电阻 |
300Ω×8个 |
|||
89 |
稳压集成 |
LM337 |
BX04 |
1块 |
LM317 |
||||
散热器 |
ST25×2 |
|||
90 |
MIC声电传感器 |
CZN-15EN |
BX05 |
1块 |
石英晶体振荡器 |
32.768石英晶体 |
|||
10MΩ电阻 |
||||
33 pF电容器×2 |
||||
91 |
扬声器 |
8Ω |
BX06 |
1块 |
92 |
蜂鸣器 |
TMB12A12 |
BX07 |
1块 |
LED |
5个大（红） |
|||
电阻 |
100Ω/0.25W |
|||
93 |
气敏元件 |
QM-J3 |
BX08 |
1块 |
94 |
三极管插座 |
127-3T |
BX09 |
1块 |
元件插座 |
||||
95 |
元件插座 |
127-2T×4 |
BX10 |
1块 |
96 |
音乐芯片 |
JD9300Y |
BX11 |
1块 |
纽子开关 |
KNX1 |
|||
97 |
保险丝 |
FU |
AX1稳压管稳压电路 |
1块 |
二极管 |
1N4007×4 |
|||
电容 |
1000μF /50V |
|||
100μF /35V |
||||
0.1μF |
||||
稳压管 |
1N4733 (5.1V) |
|||
98 |
电位器 |
4.7K(WH5)×2 |
AX2信号叠加控制单元 |
1块 |
电阻 |
6.8K/0.25W |
|||
2.7K/0.25W |
||||
3.3K/0.25W |
||||
10K/0.25W |
||||
三极管 |
9013 |
|||
99 |
电阻 |
100Ω/0.25W×2 |
AX3铜电阻温度计电路 |
1块 |
39Ω/0.25W |
||||
33Ω/0.25W |
||||
温度传感器 |
LM35 |
|||
珐琅电阻 |
RX20-10W 20Ω |
|||
纽子开关 |
KNX1×2 |
|||
电位器 |
470Ω(WH5) |
|||
铜电阻 |
Cu-50 |
|||
100 |
直流数字毫伏表 |
0～2000mV |
AX4直流数字毫伏表 |
1块 |
101 |
保险丝 |
FU |
AX5直流恒压源 |
1块 |
二极管 |
1N4007×4 |
|||
电容 |
470μF /50V |
|||
100μF /25V |
||||
0.01μF |
||||
集成 |
LM7812 |
|||
散热器 |
ST25×1 |
|||
102 |
稳压管 |
1N4733A×2 |
AX6直流恒流源 |
1块 |
电阻 |
100Ω/0.25W |
|||
27Ω/0.25W |
||||
510Ω/0.25W |
||||
电位器 |
4K7(WH5) |
|||
三极管 |
TIP42C |
|||
散热器 |
ST25×1 |
|||
103 |
电位器 |
10K（WH5）×2 |
AX9运放电路 |
1块 |
二极管 |
1N4148×2 |
|||
电容 |
10μF /35V |
|||
集成 |
OP07 |
|||
集成底座 |
8P |
|||
104 |
集成运放 |
LM358 |
AX10双运放电路 |
1块 |
集成底座 |
8P |
|||
105 |
继电器 |
GZR-2 12V |
AX11继电器驱动电路 |
1块 |
三极管 |
9013 |
|||
二极管 |
1N4148 |
|||
106 |
电容 |
1000μF/50V×2 |
AX1278系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
107 |
电容 |
1000μF/50V×2 |
AX1379系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
108 |
电位器 |
22K(WH5) |
AX14单结晶体管触发电路 |
1块 |
单结晶体管 |
BT33 |
|||
电阻 |
2.2K/0.25W |
|||
100Ω/0.25W |
||||
560Ω/0.25W |
||||
三极管 |
9013 |
|||
二极管 |
1N4148Ω×2 |
|||
109 |
功放 |
LM386 |
AX15功率放大集成电路 |
1块 |
电阻 |
10Ω/0.25W×2 |
|||
电容 |
47nF×2 |
|||
10μF/35V |
||||
100nF |
||||
100μF/35V |
||||
集成底座 |
8P |
|||
110 |
集成 |
MC34063A |
AX16集成转换器 |
1块 |
集成底座 |
8P |
|||
111 |
拨码开关 |
红(5T)蓝(4T) |
AX17单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
112 |
拨码开关 |
红(5T)蓝(4T) |
AX18单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
113 |
光电开关 |
1A05HR×2 |
AX20电动机测速 |
1块 |
磁性电机 |
385 |
|||
固定支架 |
配套 |
|||
114 |
钮子开关 |
KNX1×2 |
AX21? 0-1置数单刀双掷开关 |
1块 |
115 |
集成 |
CD4011 |
AX22单脉冲信号 |
1块 |
CD1413 |
||||
集成底座 |
14P |
|||
16P |
||||
电阻 |
100Ω/0.25W×4 |
|||
51Ω/0.25W×4 |
||||
复位开关 |
AN4×2 |
|||
LED |
红×2绿×2 |
|||
116 |
电阻 |
100K/0.25W×10 |
AX23触摸式编码开关 |
1块 |
钮子开关 |
KNX1 |
|||
轻触开关 |
（6×6×4.3）×10 |
|||
117 |
电阻 |
51K/0.25W×10 |
AX248421拨码盘 |
1块 |
夹板 |
KAS-3 |
|||
8421拨码开关 |
KAS-3×2 |
|||
二极管 |
1N4148×8 |
|||
118 |
集成 |
555 |
AX25CP时钟脉冲源 |
2块 |
集成底座 |
8P |
|||
电位器 |
100k(WH5)×2 |
|||
电阻 |
10k/0.25W×2 |
|||
300Ω/0.25W |
||||
二极管 |
1N4007×2 |
|||
电容 |
10μF/35V |
|||
0.1μF |
||||
0.01μF |
||||
钮子开关 |
KNX1 |
|||
LED |
红（5个大） |
|||
119 |
电阻 |
100Ω/0.25W×7 |
AX26发光二极管及驱动 |
1块 |
集成 |
62083 |
|||
集成底座 |
20P |
|||
LED |
红×8 |
|||
120 |
集成 |
CD4511 |
AX27共阴数码管 |
3块 |
集成底座 |
16P |
|||
电阻 |
100Ω/0.25W×14 |
|||
共阴数码管 |
0.5寸×2 |
|||
121 |
LED |
红×4绿×4黄×4 |
AX28交通灯电路 |
1块 |
电阻 |
51Ω/0.25 W×6 |
|||
集成 |
CD1413 |
|||
集成底座 |
16P |
|||
122 |
直流数字毫安表 |
0～2000mA |
AC-A1直流数字毫安表 |
1块 |
123 |
指针微安表 |
100μA |
1块 |
