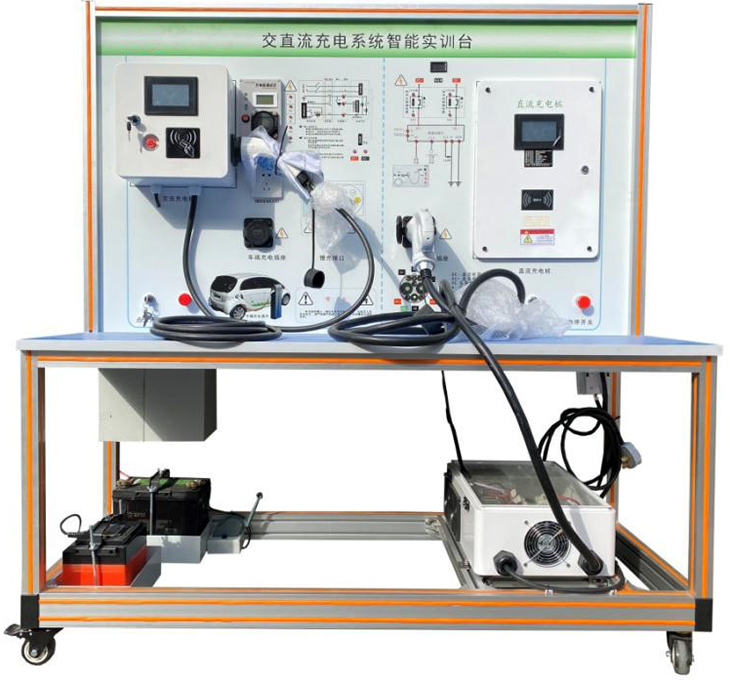

SBXNY-1-11交直流充电智能实训装置

一、功能要求：

1、交直流充电智能集成交流充电和直流充电设备装配与调试功能,可同时满足交流充电与直流充电桩装配、调试及检测练习和考核,可通过设备上触摸屏界面切换交流充电或直流充电。

2、设备集成IC刷卡及触摸显示屏,通过通讯总线与充电桩控制板进行通信连接。

3、人机交互,设备通过触摸显示屏进行人机交互,用户可通过人机交互界面控制交/直流充电功能,充电信息显示,充电模式切换,并且交流充电与直流充电模式界面分开。

参数设置功能：

参数设置应包括但不限费率设置、密码设置、充电时段设置、保护设置；

记录查询：记录查询应至少包括告警记录,充电记录、未结算记录、补扣费记录查询；

记录清除功能；记录清楚应至少包括告警记录（告警记录应至少但不限急停故障,桩门开启,通信故障,连接故障,接地等故障）,充电记录、未结算记录、补扣费记录查询等信息清除功能；

计费模式选择：系统因至少具备,自助充电、按电量模式、按时间模式、按金额模式等计费模式选择；

刷卡及充电显示：正常充电时,显示屏应具备刷卡启动方式选择,充电电压、充电电流、充电电量、充电时长等信息显示；

4、设备内部器件部件合理,方便拆装与检测,并且低压部分关键信号（如CC/CP,CC1,CC2,CAN通信等）可引出测量。

5、充电负载箱包含国标直流充电口与交流充电口,直流充电时能按照国标要求与充电桩进行通信,负载箱集成触摸显示屏,用于设置充电时负载电流大小,负载功率,负载温度等信息。

6、充电桩完成连线及调试后,充电桩插头连接配套负载端插座,即可验证接线的正确性。

7、充电桩有完善的安全保护功能,具有输入侧过压、欠压保护,输出侧过压、过流保护,过温、短路、漏电、防雷等保护。

8、具有充电、急停按钮开关、门锁、连接确认检测、充电开门检测、充电枪锁止、充电温度检测等功能,全方位保证充电安全。

10、开放完整技术资料,包括装配连接电路图,实训指导书和相关软硬件资料。

11.★要求配套电工作业培训教学软件（提供演示视频）。包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块,15个实训单元,72个实训项目。软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互。

二、充电桩技术参数要求：

1.交流充电技术参数：

输入电源：AC220V±15%? 50Hz；

输出电压：AC220V±15%? 50Hz；

输出功率：7KW；

输出电流：32A；

过流保护：35.2A；

2.直流充电技术参数：

输入电源：AC220V±15%? 50Hz；

输出额电压：10-90V可调；

输出功率：约800W；

输出电流：2-10A；

过流保护：约20A；

3.其他参数：

漏电保护动作电流30mA；

电能表：2.0级多功能交流电能表；

工作环境：温度：-20℃～+50℃；

相对湿度：5％～95％；

海拔高度：≤1000m；

防护等级：IP54；

寿命：不小于10000次；

充电方式：刷卡充电.

三、基本配置要求：

充电桩桩体,漏电保护开关,交流接触器、12V电源模块、5V电源模块、充电桩控制模块、LED指示灯、防雷模块、急停开关、LCD显示屏、交流电表、刷卡模块、交流充电枪、直流充电枪、AC/DC功能模块、门锁开关、直流充电继电器。

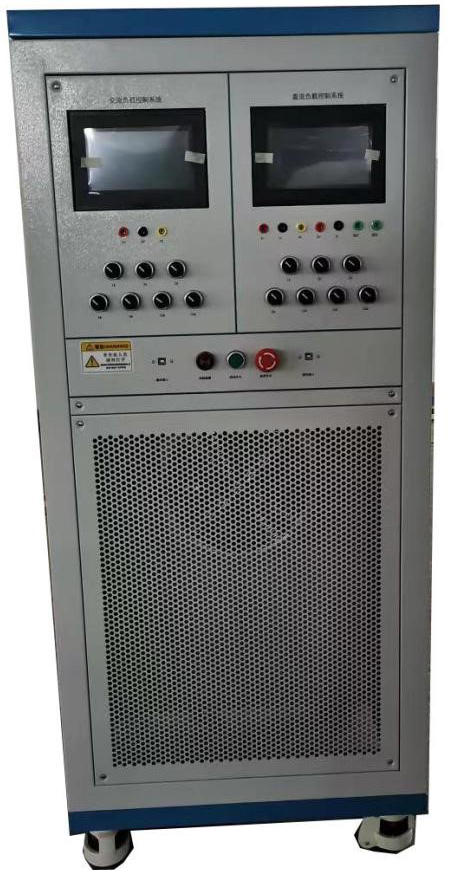

四、充电桩负载装置（交直流一体）：

4.1、功能特点：

（1）.负载箱安装有不小于7寸显示屏,具备插枪检测,连接慢充枪/快充枪后,显示屏自动跳转对应运行模式界面；可通过显示屏控制负载功率大小,具备慢充模式下CC,CP温度,充电电压,充电电流,充电功率等检测,快充模式下CC2,温度,充电桩电压,充电桩电流,充电功率,can通信状态,充电电压设定,充电电流设定等功能。

（2）.负载箱采用智能温控设计,当温度达到35℃智能开启散热风扇,当温度高于60度切断系统运行；当温度低于25℃关闭风扇；保证了设备的使用寿命与安全防护。

（3）.负载箱内置BMS模块,多路继电器,单相电表,实时控制和监测系统运行状态；当充电桩与负载设备没有通信与工作时；无法开启负载和自动关闭负载。

（4）.直流充电时,可模拟BMS设置当前充电电压,充电电流,负载功能大小。

4.2、交直流充电智能技术参数：

外形尺寸：约600*740*900mm（长*宽*高负载箱）；1.额定输入电压：交流充电AC约220V；2.额定输入电压：直流充电DC约10～90V；3.功率：≥7KW；4.交流充电电流：0～32A可调；5.直流充电电流：0～20A可调；6.控制方式：触摸显示屏控制；7.冷却方式：强制风冷+温度控制；8.保护功能：过温报警、过温保护；

五、直流充电桩拆装虚拟仿真教学软件

1、以直流充电桩为原型精准测绘,利用先进的实时渲染引擎与物理引擎,逼真展现现实物理 ,直观展现电池原理与拆装。逻辑关系科学严谨,无冗余元素。渲染满足可读性和真实性,给予用户真实体验感觉。

2、交互操作功能：具有便捷、人性化的操作方式,可任意控制虚拟现实3D仿真系统中虚拟摄像机,对任意视角的控制------观察物体局部、拉近、围绕物体旋转。

3、仿真教学功能：可对充电桩进行解剖透视观察、可观察充电过程等,通过平面动画技术展示刷卡充电、充电结算时的完整过程.

虚拟拆装教学功能：学生在分解和装配充电桩必须按照科学的顺序进行操作,有助于规范学生的实操标准。

4、结构认知功能：可对充电桩内部各部件进行专业术语标识,鼠标单击零部件,真人朗读零部件名称。可任意控制虚拟现实3D仿真系统中虚拟摄像机,对任意视角的控制------观察物体局部、拉近、围绕物体旋转,可进行结构认知教学。

六、纯电动汽车充电系统原理与教学虚拟仿真软件

1、以纯电动汽车充电系统为原型精准测绘,利用先进的实时渲染引擎与物理引擎,逼真展现现实物理 ,直观展现纯电动汽车充电系统的结构原理与拆装。逻辑关系科学严谨,无冗余元素。渲染满足可读性和真实性,给予用户真实体验感觉。

2、拟现实3D仿真系统利用人机交互系统具有强大的交互操作功能：

具有便捷、人性化的操作方式,可任意控制虚拟现实3D仿真系统中虚拟摄像机,对任意视角的控制------观察物体局部、拉近、围绕物体旋转。

3、虚拟现实3D仿真系统符合院校纯电动汽车教学大纲,对其进行子系统分解学习。

4、充电系统的控制策略模拟：通过平面动画模拟纯电动汽车充电系统的控制策略,动画通俗易懂,操作界面友好。

5、虚拟现实3D仿真系原理统教学功能：

通过三维仿真技术虚拟再现充电系统的充电过程：可屏蔽车壳、充电机和动力电池组外壳,在三维环境中动态显示充电电流,参与工作的元器件等,可任意旋转放大视图,近距离观察充电过程。

6、虚拟现实3D仿真系统模拟拆装教学功能：

模型按照原厂维修手册标准的拆装顺序进行程序化设计,学生在分解和装配车载充电机、充电线时必须按照科学的顺序进行操作,有助于规范学生的实操标准。

7、虚拟现实3D仿真系统具有结构认知功能：

三维模型对充电系统的每个零部件（包括：充电站、车载充电机、高压控制器、动力电池组）等部件进行专业术语标识,可任意控制虚拟现实3D仿真系统中虚拟摄像机,对任意视角的控制------观察物体局部、拉近、围绕物体旋转,可进行结构认知教学。
