[产品型号]：SBJSD-790D [产品名称]：电子技术综合实训考核装置 [价?????格]：元 [在线客服]：

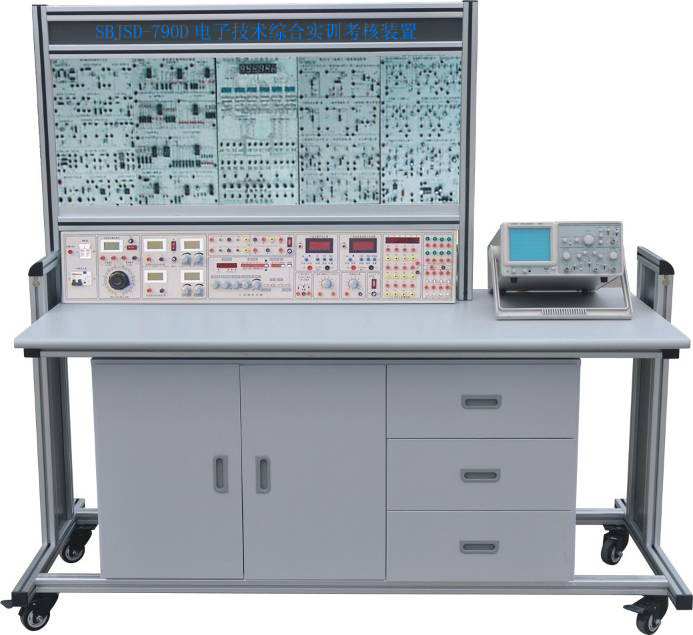

SBJSD-790D电子技术综合实训考核装置

电子技术综合实训考核装置是我公司根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求,按照职业教育的教学和实训要求而研发的综合实训考核装置,装置综合性强,实训内容丰富。适用高职、中职、中专、职校"数字电子技术""模拟电子技术"等课程的实训大纲要求,其是学校新建或扩建实训室,迅速开设实训课程的理想设备。


一、技术性能

1、输入电源：三相四线～220V±10%? 50Hz

2、温度：-10℃～+40℃,相对湿度＜85%（25℃）

3、装置容量：＜0.5KVA

4、重量：120Kg

5、外形尺寸：1400mm×700mm×1500mm

二、实训装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供直流电源、函数信号发生器、测试仪表及实训器件等。

1、电源部分：电源输入时信号灯亮,开启单相漏电开关,实训台开始工作。

1.1交流电源

1.1.1提供低压交流电源：0V、6V、10V、14V插头各一路及中心插头17V两路。

1.1.2提供0-240V连续可调交流电源,经整流环节同时可得0-250V直流电源,有表指示。

1.2、直流电源：

1.2.1四路固定直流电源：±12V、±5V,每路均有短路、过载保护功能。

1.2.2二路互相独立的0-30V连续可调恒流稳压电源,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设限流和保护功能,自动恢复功能。将两路0-30V电源通过适当的连接,可得到输出0～±30V连续可调或0-60V连续可调电源。

2、功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz,采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

5）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz,自动换档。

3、连续计数脉冲：输出频率0.5-300KHz。

4、单次脉冲：每次可输出一对正负脉冲。

5、音频功率放大器：输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

6、七段译码器：6组七段译码器及对应译码显示数码管。

7、逻辑电平显示：8位LED显示

8、逻辑电平开关：8位开关电平输出

9、智能数显直流数字电压表1只：采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围：0-200V。手动量程为：2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

10、智能数显直流数字电流表1只：采用ECL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

（二）实训挂箱

1、DZJ-1二极管与三极管基本原理

2、DZJ -2三极管基本放大原理

3、DZJ -3基本放大

4、DZJ -4正弦波振荡器

5、DZJ -5差动放大器与集成功率放大器

6、DZJ -6二极管与场效应管基本放大原理

7、DZJ -7集成运算放大器

8、DZJ -8整流器与稳压电源

9、DZJ -9门电路

10、DZJ -10触发器与编译码计数器

11、DZJ -11计数器运放与时基电路

12、DZJ -12数/模电和模/数转换器

13、DZJ -13综合实用电路

（三）实训桌

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。

序号	名称	单位	数量
1	实训屏	台	1
2	实训桌	张	1
3	学生凳	张	2
4	DZJ-1二极管与三极管基本原理挂箱	块	1
5	DZJ ? -2 三极管基本放大原理挂箱	块	1
6	DZJ ? -3 基本放大挂箱	块	1
7	DZJ ? -4 正弦波振荡器挂箱	块	1
8	DZJ ? -5 差动放大器与集成功率放大器挂箱	块	1
9	DZJ ? -6 二极管与场效应管基本放大原理挂箱	块	1
10	DZJ ? -7 集成运算放大器挂箱	块	1
11	DZJ ? -8 整流器与稳压电源挂箱	块	1
12	DZJ ? -9 门电路挂箱	块	1
13	DZJ ? -10触发器与编译码计数器挂箱	块	1
14	DZJ ? -11计数器运放与时基电路挂箱	块	1
15	DZJ ? -12 数/模电和模/数转换器挂箱	块	1
16	DZJ ? -13综合实用电路挂箱	块	1
17	实训导线	根	30
18	指导书	本	1
