SBXDT-230E电工、模电、数电、电拖（帶直流电机）实验装置
一、产品的特点：
电工、模电、数电、电拖（帶直流电机）实验台具有较完善的安全保护措施,较齐全的功能（详见实验台结构简介）。实验桌中央配有通用九孔万能插件板,九孔万能插件板主体由ABS注塑而成,表面布有九孔成一组相互联通的插孔,九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电模块必须以独立封装的透明元件盒为单一模块,元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路,元件盒盒体透明,内装元件直观性好,盒盖印刷电路图防刮耐磨,符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边储存柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

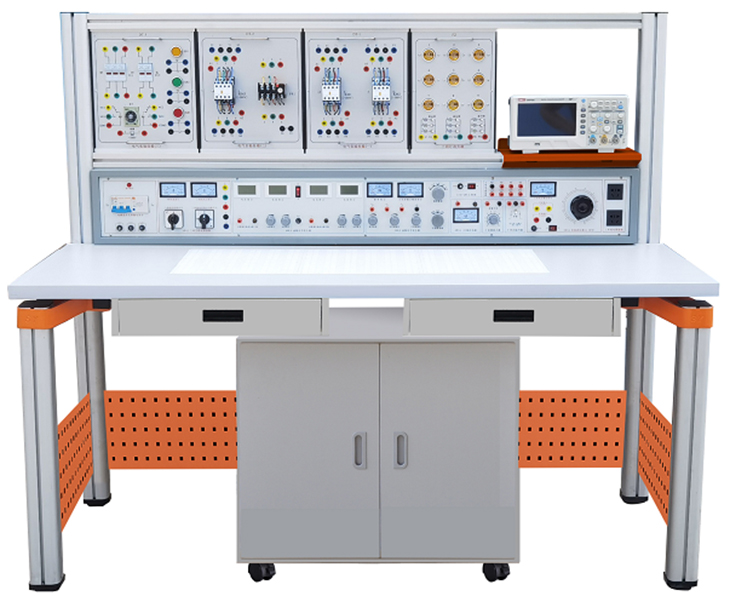

（参考图）
二、适用范围:
适用于高等院校及要求较高的中专、技校、职业院校,可完成电工学、电工原理、电路分析、模电、数电等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。
三、实验台主要技术指标：
1、工作电源：三相五线AC 380V±10%? 50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×700×1500㎜
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
四、装置结构
装置由电源控制箱、实验桌（装有九孔万能插件板）、电气控制实验挂箱,实验挂箱支架、移动矮柜、示波器架、透明创新实验模块（盒）、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体,铝合金结构；电气控制实验挂箱与各实验模块可根据实验需求自由组合实验。
（一）电源控制箱结构与功能:实训主机箱箱体采用铁质双层亚光密纹喷塑结构,铝质面板。左边是安全控制、交直流电源、信号源、测量电表等；主机箱控制面板右边配有多组外部仪器交流工作电源插座。
1.电源及参数：
1.1.输入电源:三相四线电源,输入时指示灯亮
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相交流电源,提供三相380V交流电源,及0～240V单相可调电源(配有一台0.5KVA的单相自耦调压器）,配有1只指针式交流电压表,指示调压器输出电压。
B组:低压交流电压3－24V分七档可调,最大输出电流1.5A,电流表指示。
C组：直流电机调速与工作电源模块：提供0～220V/2A直流电源和直流电机调速（Ra、Rf）组件。
D组:低压直流稳压电源,电压±5V,±12V。
E组:双路稳流稳压电源,二路输出电压均为0～30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2,负稳压度<10－2,纹波电压: <5mV。
F组:单相交流市电输出,供用户自备设备使用。
G组：日光灯组件：电源控制箱底部己安装一套日光灯组件,实验方便、安全,使用方便。
H组：日光灯管接口。
2.功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
正弦波输出幅度 |
≥10V |
输出阻抗 |
50Ω |
失真度 |
<1%（0.1HZ-- 1KHz） |
频率范围 |
0.1HZ～3MHz,采用键盘直接输入数字设定频率 |
输出幅度 |
电位器调节,正弦波输出具有20db,40db衰减 |
方波占空比 |
可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
频率计最高测量范围 |
100MHz,自动换档 |
3.单次脉冲:每次可输出一对正负脉冲。
4.音频功率放大器：输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
5.外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0～1000mA
6.外测交直流二用电压表:精度0.5级,三位半数字式显示,测量范围:0～99.9V。
7.功率、功率因数表1只：功率测量精度0.5级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型,负载类型：L、R、C。仪表采用现代化技术,数码中文显示,具备智能化、数字化,上位机通讯功能,通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
（二）实验桌结构：实验桌规格为1600（长）*700（宽）*1500（高）,实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺（非焊接工艺）,经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸：70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板,桌面板下设支撑框架,承受力不少于300kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实训装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。
实验桌一桌两座,实验桌中央配有通用九孔万能插件板(尺寸：35×90cm ),九孔万能插件板主体由ABS注塑而成,表面布有九孔成一组相互联通的插孔,九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块,元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明,内装元件直观性好,盒盖印刷电路图防刮耐磨,符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构,维修拆装方便。每张台桌配有一粒胶皮板,保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支桌脚向上延伸,配上特制拉模成型的二根铝型材,组成电气实验挂箱支架。支架与
电气控制实验挂箱配套,上下方便,左右移位自如。
（三）透明元件模块：元件盒盒体透明,内装元件直观性好,盒盖印刷电路图防刮耐磨,符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构,维修拆装方便。
（四）组成电气实验挂箱：铝质面板,后盖由拉模成型铝型材与注塑成型塑料件构成,电气元件接线点都已引到安全插座,实验接线方便安全、快捷。
1、电气实验挂箱一：交流接触器2只
2、电气实验挂箱二：交流接触器1只,热继电器1只
3、电气实验挂箱三：时间继电器1只,按钮红、黃、绿各1只
4、电气实验挂箱四：行程开关4只,交流接触器1只,按钮1只,电阻（510Ω/25W）2只
5、灯座负载挂箱：9只灯座及相应控制开关,灯泡用户自备
（五）三相交电机2台：380V/180W,铝质外壳。
（六）直流电机1台：220V? 50W
（七）学生凳
1．凳腿采用30×30×1.2mm的方管；
2．拉管采用30×30×1.2mm的方管；
3．凳面采用240×340×25mm刨花板贴木纹纸,凳高40cm,凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理,采用高压静电喷塑、高温烘烤处理,要求附着力强,抗氧化,不脱剥,光滑美观,金属桌体颜色为灰色。
（八）配套教学资源（共1套,注：购买15台以下无此项配置）
1、在线教育课程开放平台（具有软件著作权,配1个登录帐号）:
1）本系统是互通教学多元化管理平台,将用户传统的各个平台系统实施整合,集中互通管理,解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台,真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发,在pc端win系统上运行（win7、win8、win10,注不包含win xp）软件。
3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！
4）部分微课内容举例：
在线教育开放平台资源库
1、《模拟电子技术》课程
分类 |
实训项目 |
课程序列号 |
实训内容 |
方式 |
1常用半导体器件 |
1.1半导体的基本知识 |
2 |
PN结的形成 |
二维动画 |
1.2二极管 |
5 |
二极管的特性曲线 |
二维动画 |
|
1.3三极管 |
7 |
三极管内部载流子运动规律 |
二维动画 |
|
9 |
三极管的输出特性曲线 |
二维动画 |
||
1.6半导体器件的识别与检测 |
14 |
二极管的识别与检测 |
二维动画 |
|
15 |
三极管的识别与检测 |
二维动画 |
||
2直流稳压电源 |
2.1整流电路 |
19 |
单相整流波形分析 |
二维动画 |
2.2滤波电路 |
22 |
滤波波形分析 |
二维动画 |
|
2.3稳压电路 |
24 |
稳压电路分析 |
二维动画 |
|
3基本放大电路 |
3.1放大电路的基本知识 |
29 |
交、直流变换电路 |
二维动画 |
30 |
放大电路中各电压电流波形 |
二维动画 |
||
3.2基本共射极放大电路 |
32 |
Q点对波形失真的影响（饱和+截止） |
二维动画 |
|
33 |
微变等效变换电路 |
二维动画 |
||
3.3分压式偏置共射放大电路 |
35 |
温度对Q点的影响 |
二维动画 |
|
36 |
Q点稳定的原理 |
二维动画 |
||
39 |
分压式偏置（含C和不含C）的微变变换过程 |
二维动画 |
||
3.4共集电极放大电路 |
41 |
射极输出器的微变变换过程 |
二维动画 |
|
4功率放大电路 |
4.2互补对称功率放大电路 |
50 |
基本互补对称放大电路分析 |
二维动画 |
52 |
互补输出级的交越失真 |
二维动画 |
||
54 |
OTL互补对称放大电路分析 |
二维动画 |
||
5差动放大电路与集成运算放大器 |
5.1基本差动放大电路 |
59 |
差动放大电路的分析 |
二维动画 |
6放大电路中的反馈 |
6.1反馈的基本概念 |
64 |
什么是反馈 |
二维动画 |
6.3负反馈对放大电路性能的影响 |
67 |
减小非线性失真 |
二维动画 |
|
7集成运算放大器的应用 |
7.1集成运放的应用基础 |
71 |
集成运放的特点（含虚短和虚断） |
二维动画 |
7.2集成运放的线性应用 |
77 |
单限（含过零）比较器 |
二维动画 |
|
8正弦波振荡器 |
8.1正弦波振荡电路概述 |
80 |
正弦波振荡的分析 |
二维动画 |
8.2 RC正弦波振荡电路 |
82 |
RC电路的分析 |
二维动画 |
2、《数字电子技术》课程
分类 |
实训项目 |
课程序列号 |
实训内容 |
方式 |
第1章数字电路基础 |
1.5逻辑函数的卡诺图化简法 |
53 |
逻辑函数的卡诺图化简法 |
二维动画 |
第2章 逻辑门电路 |
2.3 TTL集成逻辑门电路 |
54 |
TTL集成逻辑门电路 |
二维动画 |
第4章 集成触发器 |
4.2主从触发器 |
55 |
主从触发器 |
二维动画 |
4.3边沿触发器 |
56 |
边沿触发器 |
二维动画 |
|
4.4 CMOS集成触发器 |
57 |
CMOS集成触发器 |
二维动画 |
|
第5章 时序逻电路 |
5.1时序逻辑电路的分析 |
58 |
同步时序逻辑电路的分析法 |
二维动画 |
5.1时序逻辑电路的分析 |
59 |
异步时序逻辑电路的分析法 |
二维动画 |
|
第6章 脉冲波形的产生与整形电路 |
6.3多谐振荡器 |
60 |
多谐振荡器 |
二维动画 |
6.4施密特触发器 |
61 |
施密特触发器 |
二维动画 |
|
6.5 555定时器及其应用 |
62 |
555定时器及其应用 |
二维动画 |
3、《电子产品设计制作》课程
分类 |
实训项目 |
课程序列号 |
实训内容 |
方式 |
项目一 智能电子时钟 |
任务一 任务分析 |
7 |
数码管结构 |
二维动画 |
8 |
共阳数码管字形码 |
二维动画 |
||
11 |
共阴数码管字形码 |
二维动画 |
||
任务三 程序设计 |
28 |
电子时钟效果演示 |
二维动画 |
|
项目二 电子秤 |
任务一 任务分析 |
38 |
称重传感器工作原理 |
二维动画 |
40 |
电子秤效果演示 |
三维动画 |
||
项目三 电子寻迹小车 |
任务一 任务分析 |
51 |
电机驱动 |
二维动画 |
53 |
电机调速 |
二维动画 |
||
55 |
红外寻迹原理 |
二维动画 |
||
57 |
红外避障原理 |
二维动画 |
||
58 |
小车寻迹效果演示 |
三维动画 |
||
59 |
小车避障效果演示 |
三维动画 |
||
60 |
超声波测距原理 |
三维动画 |
||
任务三 程序设计 |
74 |
小车前进 |
三维动画 |
|
75 |
小车后退 |
三维动画 |
||
77 |
小车转弯 |
三维动画 |
||
79 |
小车调速 |
三维动画 |
4、《嵌入式技术应用》课程
分类 |
实训项目 |
课程序列号 |
实训内容 |
方式 |
教学项目1 |
任务1 |
2 |
认识STM32固件库 |
二维动画 |
3 |
STM32固件库关键子目录和文件 |
二维动画 |
||
任务2 |
6 |
嵌入式系统 |
二维动画 |
|
7 |
ARM Cortex-M3处理器 |
二维动画 |
||
8 |
STM32系列处理器 |
二维动画 |
||
教学项目2 |
任务1 |
11 |
认识STM32的I/O口 |
三维动画 |
12 |
STM32的GPIO初始化和输入输出库函数 |
二维动画 |
||
15 |
Cortex-M3工作模式及状态 |
二维动画 |
||
16 |
Cortex-M3寄存器组 |
二维动画 |
||
17 |
Cortex-M3特殊功能寄存器组 |
二维动画 |
||
任务2 |
20 |
STM32相关结构体 |
二维动画 |
|
22 |
Cortex-M3处理器结构 |
三维动画 |
||
23 |
STM32系统结构 |
三维动画 |
||
24 |
STM32时钟配置 |
三维动画 |
||
教学项目3 |
任务1 |
26 |
认识数码管 |
三维动画 |
28 |
数码管静态显示电路硬件连接 |
三维动画 |
||
31 |
认识Coretex-M3存储器 |
三维动画 |
||
32 |
Cortex-M3存储器映射 |
三维动画 |
||
33 |
STM32存储器映射 |
三维动画 |
||
任务1 |
36 |
数码管动态扫描显示电路硬件连接 |
三维动画 |
|
38 |
位带区与位带别名区 |
二维动画 |
||
39 |
位带操作 |
二维动画 |
||
教学项目4 |
任务1 |
43 |
认识嵌入式应用技术与开发的核心板 |
三维动画 |
48 |
GPIO寄存器地址映射 |
二维动画 |
||
49 |
端口复用使用 |
二维动画 |
||
50 |
端口复用重映射 |
二维动画 |
||
任务2 |
52 |
STM32中断通道 |
三维动画 |
|
53 |
STM32外部中断 |
三维动画 |
||
54 |
STM32中断优先级 |
三维动画 |
||
55 |
STM32外部中断编程 |
二维动画 |
||
教学项目5 |
任务1 |
59 |
SBsTick定时器 |
三维动画 |
60 |
库函数中的SBsTick相关函数 |
二维动画 |
||
61 |
SBsTick的关键函数编写 |
二维动画 |
||
任务2 |
63 |
认识STM32定时器 |
三维动画 |
|
64 |
STM32定时器与定时相关的寄存器 |
二维动画 |
||
65 |
STM32定时器相关的库函数 |
二维动画 |
||
任务3 |
68 |
STM32的PWM输出相关寄存器 |
二维动画 |
|
69 |
STM32的PWM输出编程思路 |
二维动画 |
||
70 |
STM32的PWM输出相关库函数 |
二维动画 |
||
教学项目6 |
任务1 |
73 |
串行通信基本知识 |
三维动画 |
74 |
STM32的USART串口 |
三维动画 |
||
75 |
STM32串口的相关寄存器 |
二维动画 |
||
76 |
STM32串口相关函数 |
二维动画 |
||
任务2 |
79 |
认识WIFI通信模块 |
三维动画 |
|
81 |
认识Zigbee通信模块 |
三维动画 |
||
82 |
ZigBee通信模块使用 |
二维动画 |
||
教学项目7 |
任务1 |
83 |
STM32模数转换简介 |
二维动画 |
84 |
STM32的ADC结构 |
三维动画 |
||
85 |
STM32模数转换相关寄存器 |
二维动画 |
||
86 |
STM32的ADC设置 |
二维动画 |
||
任务2 |
87 |
ADC相关的库函数 |
二维动画 |
2、仿真教学软件：
① 无纸化考核平台（基于云平台无纸化理论试题库考试系统）（要求具有软件著作权,网络版）
1）.用户登录；
2）.用户注册；
3）.用户管理
3.1用户查询
3.2添加用户
3.3修改用户
3.4用户删除
4）.级别管理
4.1级别查询
4.2添加级别
4.3修改级别
4.4删除级别
5.题库类别管理
5.1题库类别查询
5.2添加题库类别
5.3修改题库类别信息
5.4删除题库类别信息
6）.题库管理
6.1题库查询
6.2添加单项选择题
6.3添加多项选择题
6.4添加判断题信息
6.5导入Excel题目信息
6.6题目信息修改
6.7删除题目信息）
7）.试卷管理
7.1试卷查询
7.2添加试卷
7.3自动抽题
7.4手动组卷
7.5编辑试卷
7.6删除试卷
7.7启用试卷
7.8打印试卷
8）.模拟成绩
8.1模拟成绩查询
8.2模拟成绩详细
8.3导出成绩）
9）.实战成绩
9.1实战成绩查询
9.2导出实战成绩
10）.在线考试；
11）.历史成绩
历史模拟成绩查看、历史实战成绩查看）
②网络版电工作业培训教学软件（安全用电）（网络版、具有软件著作权）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块,15个实训单元,72个实训项目。
软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
③电子仪表仪器仿真教学软件（网络版、具有软件著作权）
一、产品概述
本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计,包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器,每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高,是电子技术仿真实训室必备的主体软件。
二、实训项目
电子仪表仪器仿真教学软件 |
项目名称 |
实训任务 |
项目一：测量基础知识 |
任务一测量概述及数据处理 |
|
任务二电子测量 |
||
任务三电子测量仪器 |
||
项目二： 万用表 |
任务一指针式万用表 |
|
任务二数字万用表 |
||
项目三： 毫伏表 |
任务一AS2173D型毫伏表 |
|
任务二DF1930A数字毫伏表 |
||
项目四： 兆欧表 |
任务一兆欧表 |
|
项目五： 频率计 |
任务一HC-F1000L频率计 |
|
项目六： 信号发生器 |
任务一SG1646A多功能函数信号发生器 |
|
任务二GRG-450B高频信号发生器 |
||
任务三低频信号发生器 |
||
项目七：示波器 |
任务一模拟示波器 |
|
任务二数字示波器 |
||
项目八：扫频仪 |
任务一扫频仪 |
④模拟电子技术仿真教学软件（网络版、具有软件著作权）
软件要求：本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计,内容包括模拟电子技术实验实训常开设的延时电路等共18个实验实训项目（详见实训项目）。每个项目根据实训需要,设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务,以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：
包含十八大实训模块：延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。
⑤数字电子技术仿真教学软件（网络版、具有软件著作权）
软件要求：本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计,内容包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实验实训项目,每个项目根据实训需要,设置了数量不等的实训任务,以便操作者循序渐进地得到训练。
本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：
包含七大实训模块：与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。
⑥电力拖动仿真教学软件（网络版、具有软件著作权）
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实训项目,涵盖维修电工初级、中级、高级主要实训项目,每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。
二、软件功能要求
1．具有教学游历功能
（1）包含的教学内容：要求认识电路、器件；要求认识现场设施设备器材器件。
（2）实现的教学目标：实现对现场环境、设备设施的初步认识；实现对现场作业程序的初步认识；实现对现场安全生产的初步认识；实现对现场生产氛围的初步感受。
（3）实现的教学效果：要求对现场环境产生较深刻的印象,解决专业认识性实习课题；实现对现场设施、设备初步认识,解决岗位认识性实习课题。
三、模块列表
一级模块 |
内容 |
初级 |
三相异步单向转动控制、三相异步机正反转控制、三相异步机两地控制 |
中级 |
手动顺序控制与测量、能耗制动控制与测量、Y/△启动控制与测量、四限位行程控制与测量、自动顺序控制与测量、单向转动控制与测量、双限位控制与测量、两地控制与测量、三相五线供电系统、照明电路及单相电动机控制 |
高级 |
正反转能耗制动与无功计量、双速电动机控制、Y/△启动顺序控制、三速电动机控制、直流电动机正反转、调速与制动、直流电动机反接制动控制、点动功能正反转控制、多台电动机联动控制、电动机控制与功计量、顺序启动控制 |
综合 |
车床、钻床：实训目的、 、工作原理、电气系统安装、接线、机床仿真、故障排除 |
五、实验项目：
（一）电工实验
1．电工测量仪表的使用
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．电源的外特性
5．电位值、电压值的测定
6．电流表和电压表的扩程
7．基尔霍夫定律的验证
8．验证楞次定律
9．迭加原理与互易定理的验证
10．戴维南定理与诺顿定理的验证
11．电压源与电流源的等效变换
12．受控源特性的研究
13．一阶电路实验
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得最大功率的条件
17．交流电路参数的测量
18．正弦交流电略中RLC元件的特性
19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星三角接法
23．三相电路及功率的测量
24．R-C选频网络研究
25．二端口网络研究
26．单相变压器实验
27．互感电路实验
（二）模拟部分实验：
1．二极管的正、反相特性
2．晶体三极管的输入、输出特性
3．晶体管共射极单管放大器
4．两级阻容耦合放大电路
5．负反馈对放大器性能的影响
6．场效应管放大器
7．差动放大电路
8．运算放大器指标测试
9．集成运算放大器的基本应用(多种模拟运算电路)
10．集成运算放大器非线性应用（多种波形发生器）
11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源(设计性实验)
16．集成直流稳压电源
17．单结晶体管特性
18．单结晶体管触发电路
19．晶闸管简单测试
20．晶闸管可控整流电路
利用上述20项实验元器件还可完成下面实验项目
l．电压负反馈偏置电路
2．分压式电流负反馈偏置电路
3．用二极管稳定工作点
4．共基极放大电路
5．共集电极放大电路
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反馈消除自激振荡
20．晶体管开关作用
21．变压器反馈式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入保护措施
29．同相输入保护措施
30．电源极性错接的保护
31．RC高通电路
32．利用三极管来保护器件
33．差动输入运算电路
34．快速积分电路
35．模拟一阶微分方程电路
36．模拟二阶微分方程电路
37．基本对数运算电路
38．实用微分电路
39．反对数放大基本电路
40．简单的过零比较电路
41．利用二级管作为上限检测幅度选择电路
42．下限幅度选择电路
43．RC无源网络的低通滤波电路
44．同相输入一阶低通滤波电路
45．反相输入一阶低通滤波电路
46．简单的二阶RC滤波电路
47．典型二阶RC有源低通滤波电路
48．典型二阶高通有源滤波电路
49．基本带通滤波电路
50．典型带通滤波电路
51．矩型波振荡电路
52．宽度可调的矩形波发生器
53．幅频可调的锯齿波发生器
54．单相半波整流电路
55．单相全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC滤波电路
59．基本LC滤波电路
60．二倍压整流电路
61．三倍压整流电路
62．基本稳压电路
63．基本调整管稳压电路
64．具有放大环节的稳压电路
65．单相半波可控硅整流
66．电子调压电路
67．电子催眠器一一趣味性实验一
68．电子门铃电路一一趣味性实验二
69．电子报警电路一一趣味性实验三
（三）数字部分实验：
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
（四）电力拖动实验
1.三相异步电动机的使用与起动
2.三相电动机接触器点动正转控制线路
3.三相电动机具有自锁的正转控制线路
4.三相电动机具有过找保护的正转控制线路
5.三相电动机接触器联锁的正反转控制线路
6.三相电动机按钮联锁的正反转控制线路
7.三相电动机按钮接触器复合联锁控制线路
8.三相电动机接触器控制Y/△降压起动
9.三相电动机时间继电器控制Y/△降压起动
10.工作台自动往返控制线路
11.三相异步电动机反接制动控制电路
12.三相异步电动机多地控制
13.电动葫芦电路维修控制线路
14.直流电机启动
15.直流电机的调速
16.直流电机的反速
17.直流电机制动实验
六、电工、模电、数电、电拖（帶直流电机）实验装置配置清单（每台）
（一）实验元件 |
|||
元件盒名称 |
型号 |
数量 |
备注 |
电阻创新透明元件盒 |
0.5Ω |
1 |
2W |
电阻创新透明元件盒 |
1Ω |
1 |
2W |
电阻创新透明元件盒 |
4Ω |
1 |
2W |
电阻创新透明元件盒 |
5.1Ω |
2 |
2W |
电阻创新透明元件盒 |
8Ω |
1 |
2W |
电阻创新透明元件盒 |
10Ω |
1 |
2W |
电阻创新透明元件盒 |
16Ω |
1 |
2W |
电阻创新透明元件盒 |
20Ω |
1 |
1W |
电阻创新透明元件盒 |
30Ω |
1 |
1W |
电阻创新透明元件盒 |
51Ω |
2 |
1W |
电阻创新透明元件盒 |
75Ω |
1 |
1W |
电阻创新透明元件盒 |
100Ω |
2 |
1/8W |
电阻创新透明元件盒 |
120Ω |
1 |
1/8W |
电阻创新透明元件盒 |
150Ω |
1 |
1/8W |
电阻创新透明元件盒 |
200Ω |
1 |
1/8W |
电阻创新透明元件盒 |
240Ω |
1 |
1/8W |
电阻创新透明元件盒 |
300Ω |
2 |
1/8W |
电阻创新透明元件盒 |
330Ω |
2 |
1/8W |
电阻创新透明元件盒 |
430Ω |
1 |
1/8W |
电阻创新透明元件盒 |
470Ω |
1 |
1/8W |
电阻创新透明元件盒 |
510Ω |
2 |
1/8W |
电阻创新透明元件盒 |
620Ω |
1 |
1/8W |
电阻创新透明元件盒 |
650Ω |
1 |
1/8W |
电阻创新透明元件盒 |
680Ω |
2 |
1/8W |
电阻创新透明元件盒 |
820Ω |
1 |
1/8W |
电阻创新透明元件盒 |
1K |
2 |
1/8W |
电阻创新透明元件盒 |
1.5K |
1 |
1/8W |
电阻创新透明元件盒 |
2K |
2 |
1/8W |
电阻创新透明元件盒 |
2.4K |
2 |
1/8W |
电阻创新透明元件盒 |
2.7K |
1 |
1/8W |
电阻创新透明元件盒 |
3K |
2 |
1/8W |
电阻创新透明元件盒 |
3.3K |
1 |
1/8W |
电阻创新透明元件盒 |
3.9K |
1 |
1/8W |
电阻创新透明元件盒 |
4.3K |
1 |
1/8W |
电阻创新透明元件盒 |
4.7K |
2 |
1/8W |
电阻创新透明元件盒 |
5.1K |
3 |
1/8W |
电阻创新透明元件盒 |
6.8K |
2 |
1/8W |
电阻创新透明元件盒 |
7.5K |
1 |
1/8W |
电阻创新透明元件盒 |
9.1K |
1 |
1/8W |
电阻创新透明元件盒 |
10K |
5 |
1/8W |
电阻创新透明元件盒 |
13K |
2 |
1/8W |
电阻创新透明元件盒 |
15K |
1 |
1/8W |
电阻创新透明元件盒 |
20K |
2 |
1/8W |
电阻创新透明元件盒 |
30K |
1 |
1/8W |
电阻创新透明元件盒 |
36K |
1 |
/8W |
电阻创新透明元件盒 |
39K |
2 |
1/8W |
电阻创新透明元件盒 |
47K |
1 |
1/8W |
电阻创新透明元件盒 |
51K |
1 |
1/8W |
电阻创新透明元件盒 |
68K |
1 |
1/8W |
电阻创新透明元件盒 |
100K |
2 |
1/8W |
电阻创新透明元件盒 |
150K |
1 |
1/8W |
电阻创新透明元件盒 |
200K |
2 |
1/8W |
电阻创新透明元件盒 |
300K |
1 |
1/8W |
电阻创新透明元件盒 |
470K |
1 |
1/8W |
电阻创新透明元件盒 |
510K |
1 |
1/8W |
电阻创新透明元件盒 |
1M |
1 |
1/8W |
电位器透明元件盒 |
470Ω |
1 |
1/2W |
电位器透明元件盒 |
1K |
2 |
1/2W |
电位器透明元件盒 |
4.7K |
1 |
1/2W |
电位器透明元件盒 |
10K |
1 |
1/2W |
电位器透明元件盒 |
47K |
1 |
1/2W |
电位器透明元件盒 |
100K |
1 |
1/2W |
电位器透明元件盒 |
470K |
2 |
1/2W |
电位器透明元件盒 |
1M |
1 |
1/2W |
电解电容透明元件盒 |
0.1uF |
1 |
16V |
电解电容透明元件盒 |
4.7uF |
1 |
16V |
电解电容透明元件盒 |
10uF |
3 |
16V |
电解电容透明元件盒 |
33uF |
1 |
16V |
电解电容透明元件盒 |
47uF |
2 |
25V |
电解电容透明元件盒 |
100uF |
3 |
35V |
电解电容透明元件盒 |
220uF |
1 |
35V |
电解电容透明元件盒 |
470uF |
1 |
35V |
瓷片电容透明元件盒 |
300P |
1 |
63V |
瓷片电容透明元件盒 |
1000P |
2 |
63V |
瓷片电容透明元件盒 |
4700P |
1 |
63V |
瓷片电容透明元件盒 |
0.01uF |
3 |
63V |
瓷片电容透明元件盒 |
0.1uF |
2 |
63V |
瓷片电容透明元件盒 |
0.47uF |
1 |
63V |
瓷片电容透明元件盒 |
1uF |
1 |
250V |
瓷片电容透明元件盒 |
2uF |
1 |
250V |
音频输入变压器透明元件盒 |
1 |
||
音频输出变压器透明元件盒 |
1 |
||
变压器元件盒 |
220/6V.6V.24V |
1 |
8W |
电感透明元件盒 |
8Ω |
1 |
|
电感透明元件盒 |
390UH |
1 |
|
二极管透明元件盒 |
4007 |
4 |
|
二极管透明元件盒 |
2AP9 |
1 |
|
发光二极管透明元件盒 |
2 |
||
稳压二极管透明元件盒 |
2CW54 |
2 |
|
稳压二极管透明元件盒 |
2CW76 |
1 |
|
光敏二极管透明元件盒 |
1 |
||
晶振透明元件盒 |
10M |
1 |
|
场效应管透明元件盒 |
3DJ6 |
1 |
|
单结管透明元件盒 |
BT33 |
1 |
|
晶闸管透明元件盒 |
KP1 |
1 |
|
三极管透明元件盒 |
3DG6 |
2 |
|
三极管透明元件盒 |
3DG12 |
2 |
|
三极管透明元件盒 |
3AX31 |
1 |
|
三极管透明元件盒 |
3DA1 |
1 |
|
三端稳压透明元件盒 |
7805 |
1 |
|
指示灯(信号灯)透明元件盒 |
1 |
12V |
|
开关透明元件盒 |
4 |
||
喇叭透明元件盒 |
8Ω/0.2W |
1 |
|
继电器透明元件盒 |
6V |
1 |
|
镇流器元件盒 |
8W |
1 |
|
日光灯管 |
8W |
1 |
|
日光灯座元件盒 |
2 |
||
起动器元件盒 |
1 |
||
条形磁铁 |
1 |
||
原副线圈元件盒 |
1 |
||
电流测量插座元件盒 |
3 |
||
直流电表元件盒 |
±100uA |
1 |
|
直流电表元件盒 |
1000uA |
1 |
|
直流电表元件盒 |
5mA |
1 |
|
电平开关和逻辑电平指示元件盒 |
2 |
16位 |
|
七段译码器 |
3组七段译码器及对应译码显示数码管 |
1 |
|
集成座元件盒 |
14脚 |
4 |
|
集成座元件盒 |
16脚 |
2 |
|
集成座元件盒 |
20脚 |
1 |
|
集成座元件盒 |
28脚 |
1 |
|
集成运放 |
UA741 |
2 |
|
定时器 |
NE555 |
1 |
|
功率放大 器 |
LA4101 |
1 |
|
数模转换器 |
DAC0832 |
1 |
|
模数转换器 |
ADC0809 |
1 |
|
TTL与非门 |
74LS00 |
1 |
|
TTL集电极开路与非门 |
74LS03 |
1 |
|
TTL非 门 |
74LS04 |
1 |
|
TTL与 门 |
74LS08 |
1 |
|
TTL三输入与门 |
74LS11 |
2 |
|
TTL四输入与非门 |
74LS20 |
1 |
|
TTL或 门 |
74LS32 |
1 |
|
TTL触发器 |
74LS74 |
2 |
|
TTL异或门 |
74LS86 |
1 |
|
JK触发器 |
74LS112 |
1 |
|
缓 冲 器 |
74LS125 |
1 |
|
译 码 器 |
74LS138 |
2 |
|
数据选择器 |
74LS153 |
1 |
|
计 数 器 |
74LS160 |
2 |
|
计 数 器 |
74LS161 |
1 |
|
D触发器 |
74LS175 |
1 |
|
加减计数器 |
74LS192 |
2 |
|
移位寄存器 |
74LS194 |
1 |
|
计 数 器 |
74LS196 |
3 |
|
CMOS与非门 |
CD4011 |
1 |
|
（二）电气挂箱及电机 |
|||
灯座负载挂箱 |
9只灯座及相应控制开关 |
1 |
灯泡用户自备 |
电气实验挂箱一 |
交流接触器2只 |
1 |
|
电气实验挂箱二 |
交流接触器1只、热继电器1只 |
1 |
|
电气实验挂箱三 |
时间继电器1只,按钮红、黃、绿 |
1 |
|
电气实验挂箱四 |
行程开关4只,交流接触器1只,按钮1只,电阻（510Ω/25W）2只 |
1 |
|
直流电机调速与工作电源挂箱 |
提供0～220V/2A直流电源和直流电机调速（Ra、Rf）组件 |
1 |
|
电 动 机 |
Y/△接380V? 180W |
2 |
其中一台配离心开关 |
直流电机 |
220V? 50W |
1 |
|
（三）工具及连接线 |
|||
尖 嘴 钳 |
1 |
||
螺 丝 刀 |
-+各一 |
2 |
|
剥 线 钳 |
1 |
||
连 接 线 |
电工电子香蕉插头线 |
25 |
|
电气控制安全叠插式 |
25 |
||
电流测量插头线 |
1 |
||
（四）实验台 |
|||
主机箱 |
1台 |
||
实验桌 |
含电气实训屏 |
1张 |
|
示波器架 |
1个 |
||
储存柜 |
1个 |
||
学生凳 |
2张 |
||
防 腐 皮 |
1块 |
||
