2024年11月5日? 电工基础实训室学生台、电工基础实训室设备

SBPLC-021B1电工基础实训操作台

一、概述

电工基础实训操作台、电工基础实训室学生台、电工基础实训室设备主要是为电类专业的学生进行基本功训练而设立。电工基础实训平台配备有控制电路模拟盘、万用表、各类操作工具及耗材。通过实训学生可以掌握电工安全知识与技术,熟练使用常用电工工具及仪器仪表,识别、选择、调整常用低压电器,电气设备的安装、调试与检修,使学生能达到中级维修电工技能操作水平,部分高水平学生达到高级维修电工技能操作水平。同时,还可以利用本实训室的多媒体必威手机登录网站 ,开出《PLC应用技术》《变频器控制》《电工电子技术》《电工技术》等多门课程的实训实训,充分提高了设备利用率。

二、电工基础实训装置特点

1、采用积木组合式结构,根据需要配置开关量、模拟量、变频调速、触摸彩屏、总线通信模块等,配套组态监控软件、仿真实训软件,实现仿真化、信息化、网络实训教学,体现实训教学的网络性和系统性。

2、项目实训模块：利用目前典型的可编程控制器技术完成对工业生产中模拟对象,实物模型中的逻辑、模拟、过程、运动等的控制实训,完成学生认知、设计、安装、调试、检修等多种技能实训。

3、虚实结合,机动灵活,实训项目可扩展性强。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10%? 50Hz

2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔<400m

3、装置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：（1400mm+600mm）×700mm×1600mm

6、安全保护：具有漏电压、漏电流保护装置,安全符合国家标准

四、系统构成

1、PLC可编程控制器实训屏（主机箱与网孔板构成）

2、PLC可编程控制器实训对象

3、PLC可编程控制器主机

4、PLC可编程控制器操作桌

5、变频器：三菱FR-D720S 0.4KW：

6、触摸屏：7英寸昆仑通态,256色

7、PLC可编程控制器操作桌

8、编程应用软件

9、仿真教学软件

10、PLC及转接通讯电缆

11、电脑或手持编程器（用户自备或代购）

五、PLC可编程控制器实训台控制箱技术指标

1、交流电源

1.1电源输入:工作电压380V±5%(50Hz),输入时指示灯亮。

1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有指示灯指标,通过负荷电源开关控制三相交流电压输出。三相五线电源通过5只安全插座输出。

1.3直流电源

A组:直流电压24V/2A输出,过流自动保护功能。

B组:二路0-12V直流稳压电源,内置式继电器自动换档,连续调压,输出电流2A。过流自动保护功能。

C组:多组单相市电输出,供用户自备仪器使用。

六、PLC可编程控制器主机挂箱功能、特点

◆PLC主机：FX3U-48MR输入：24点输出24点

◆PLC主机有独立控制工作电源开关与保险,PLC主机的输入输出端口均已引到面板上,输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。

七、变频器：变频器实训组件：配置三菱FR-D720S 0.4KW变频器,带有RS485通信接口及BOP操作面板

八、触摸屏：触摸屏实训组件：7英寸昆仑通态,256色。

九、实训台结构：

1、实训屏：左边PLC可编程控制器实训台PLC主机及交直流电源控制箱,右边是网孔实训扩展板,网孔实训扩展板采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm,大小650*580MM。实训屏装有角度调节机构,根据实训实际情况需要,网孔板在实训屏上的角度可以调节,并且可以随意取下或装实训屏,大大提高实训操作舒适度与实训效率。网孔板左右装有二个拉手,方便网孔板移位与安装。

2、实训桌：实验桌一桌两座,实验桌规格为1400（长）*700（宽）*800（高）,实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺（非焊接工艺）,经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸：70mm×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板,桌面板下设支撑框架,承受力不少于300kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实训装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。

实验桌后面二支桌脚向上延伸,组成电源控制箱的固定支架,固定PLC主机单元与电源控制箱及网孔实训板。

3、电脑桌：钢铝结构,装有4只万向轮,装有电脑后靠、键盘托、主机支架。

4、储存柜：配备储存柜,存放实训模块及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。

十、实训器材：

（一）虚实结合PLC可编程控制器实训模块包含模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训（不少于36实训模块）,指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能。

（二）工业自动化数字孪生仿真软件

软件通过自动、手动和PLC控制三种模式再现了虚拟工业场景,3D场景的PLC实验项目和36个PLC虚实结合控制实训模块一致,与各种PLC主机兼容。

（三）电气元件：典型电动机控制实操单元：交流接触器3只；时间继电器1只,3H按钮盒1只,1只热继电器,直流24V继电器4只。

（四）三相交电机一台：380V/180W,铝质外壳。

十一、实训项目

（一）电气控制

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转控制线路

19．双重联锁的三相异步电动机正反转控制线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

22．三相异步电动机串电阻降压启动控制线路

23．三相异步电动机能耗制动控制线路

（二）自动控制综合实训

1、与、或、非逻辑功能测试

2、定时器、计数器功能测试

3、跳转、分支功能训练

4、移位寄存器测试

5、数据处理功能训练

6、微分、位操作测试

7、三层电梯控制

8、自动售货机

9、机械手

10、自动门

11、天塔之光

12、全自动洗衣机

13、自动成型机

14、红绿灯

15、装配流水线

16、四路抢答器

17、音乐喷泉

18、轧钢机

19、邮件分拣

20、物料分拣

21、多级传输

22、八段码显示

23、多种液体混合

24、双面铣床

25、电镀槽

26、交流电机正反转控制

27、小车运动

28、搅拌站

29、汽车灯光控制

30、汽车火花塞点火控制

31、加工中心控制

32、隧道监控

33、自动扶梯

34、CA6140普通车床PLC改造控制

35、X62W万能铣床PLC改造控制

36、T68卧式镗床PLC改造控制

37、M7120平面磨床PLC改造控制

38、Z3050摇臂钻床PLC改造控制

39、Z35摇臂钻床PLC改造控制

41、M1432A万能外圆磨床PLC改造控制

42、典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）

（1）三相鼠笼式异步电动机点动和自锁PLC控制(实物)

（2）三相鼠笼式异步电动机联动正反转PLC控制(实物)

（3）三相鼠笼式异步电动机带延时正反转PLC控制(实物)

（4）三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

43、PLC、变频器、触摸屏综合应用技能实训

1）变频器功能参数设置与操作

2）变频器报警与保护功能

3）外部端子点动控制

3）变频器控制电机正反转

4）多段速度选择变频调速

5）变频器无级调速

6）基于外部模拟量(电压/电流）控制方式的

变频调速

7）瞬时停电启动控制8）PLC控制变频器外部端子的电机正反转

9）PLC控制变频器外部端子的电机运行时间控制

10）基于PLC数字量控制方式的多段速

11）基于PLC通信方式的变频器开环调速

12）基于触摸屏控制方式的基本指令编程练习

13）基于触摸屏控制方式的LED控制

14）PLC、触摸屏与变频器通信控制

十二、电工基础实训操作台配置清单

1.电工技术实训装置

序号

技术参数与性能指标

1.实验桌采用非立式屏结构,需采用更符合人体工学以及无视线遮挡的平斜式结构。根据实验室实际空间放置及教学要求：实训桌长度为1400mm,宽度为720mm,误差不能超过±50mm,高度不得高于1100mm,不接受高于此高度的设备,视线将产生遮挡。实训桌配置存储柜,用于放置实训模块和附件。

2.实训桌材质：需采用70×70mm和40×40mm两种规格欧标工业铝型材,银白色,表面需采用电泳工艺处理,表面平滑,光泽度高,抗氧化。防火板材采用厚度不低于27mm的白色高密度板,表面为亚光绒面,外露板材需进行封边工艺处理。

3.实训桌脚轮要求：需配置可制动的万向脚轮,规格为60mm。

★4.实训装置台集成三相电源控制模块、继电器控制模块、三相鼠笼电动机控制模块、家庭照明控制电路模块、配电箱接线模块、PLC控制模块。

2.工具套装

序号	技术参数与性能指标
1	★1.每套包含：数字万用表、钳制电流表、一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳各2把,安全连线KT2ABD52（60mm）20根,安全连线KT2ABD52（40mm）20根,安全连线KT4ABD52（60mm）20根。

3.三相电源控制模块

序号

技术参数与性能指标

★1.集成于实训装置；

★2.输入电源：三相四线（或三相五线）,380V±10%,50Hz；

★3.三相电源总开关带漏电保护电流 ≤30mA,时间小于0.1s；

★4.三相交流380V输出,三相交流220V输出；

★5.容量：≥1.5 kVA；

★6.急停控制：设备配有急停按钮,可在紧急情况下完成电路切断,对设备及其人身安全的保护；

★7.保护系统：系统内置"智能电源管理系统", 智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能, 处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

★8.智能终端：智能电源管理系统以32位ARM为核心,采用≥4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式, 具备语音播报功能。能实时监测三相电压、电流、功率, 功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止。

9.手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据。后台查看报警日志、操作日志、故障日志等。

10.PC端软件：每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关。

11.后台系统：实时视频监控实训室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间。

4.配电箱接线模块

序号

技术参数与性能指标

1.配电箱模块,箱体采用透明箱体, 带锁。所有电工器件、接线端子、线槽都安装在配电箱内；

2.220V电子式数字电度表≥1只；

3.C63/2P空气开关家用总开≥1只；

4.家用220V/32A漏电保护器≥1只。

5.继电器控制模块

序号

技术参数与性能指标

1.交流接触器（线圈电压220 V）≥4只；

2.热继电器≥2只；

3.中间继电器（线圈电压220 V）≥3只；

4.按钮开关（绿、红各2只）共≥4只；

5.按钮模块（常开触头）≥2只；

6.按钮模块（常闭触头）≥2只；

7.行程开关≥4只；

8.电子式时间继电器（通电延时,工作电压220V）≥2只；

9.整流电路≥1组；

10.能耗制动电阻（10Ω/25W）≥1个；

11.变压器（220V/26V/6.3V）≥1个；

12.6.3V指示灯（黄、绿、红各1只）≥3只；

13.220V指示灯（黄、绿、红各1只）≥3只；

14.1P保险丝座≥4只。

6.家庭照明控制电路模块

序号

技术参数与性能指标

★1.不锈钢网孔板尺寸为600×700mm,误差±5mm；

★2.网孔板需设计可升降支架,斜面可调节角度；

3.C20/2P空气开关≥1只,一开单控开关≥1只；

4.一开双控开关≥4只,一开多控开关（中继开关）≥1只；

5.声光控感应延时开关≥1只；

6.触摸感应延时开关≥1只；

7.白织灯座≥3只；

8.白织灯≥3只；

9.带T型三通端子的接线柱（直对4mm接线端子,正面为3#护套防触电插座）,实现鱼叉接线或者专用护套线接线,PLC电气控制系统用。

7.三相鼠笼异步电动机

序号

技术参数与性能指标

1.三相异步电动机（380V,单速）≥1台,PN(W)：60、nN(r/min)：1400、UN(V)：三相A C 380、IN(A):0.33、连接组别：△/Y；

2.三相异步电动机（380V,单速带离心开关）≥1台,PN(W)：60、nN(r/min):1400、UN(V)：

三相AC380、IN(A):0.33、连接组别：△/Y；

3.三相双速异步电动机≥1台,PN(W)：40/25、nN(r/min)：2800/1400、UN(V)：三相AC380、IN(A)：0.25/0.2、连接组别：△/2Y。

8.低压电源模块

序号

技术参数与性能指标

★1.集成于实训装置台；

★2.包含±12V、士5V、双AC8V、双AC 15V、1.25~30V连续可调电压源、4～20mA连续可调恒流源。

★3.≥1路0-500mA/12V恒流源,采用D AC加MOS管恒流输出,负载稳定度≤5×10

-4,额定变化率≤5×10-4；

★4.≥8寸TFT液晶屏显示输出电流值、限位电流和负载电流,且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流；

★5.包含低压直流电源：±5V、±12V四路固定输出,每路均具有短路、过流保护及自动恢

复保护功能。

9.测量仪表

序号

技术参数与性能指标

★1.集成于实训装置台；

2.交流电压表≥1只,0-500V；

3.交流电流表≥1只,0-5A；

4.直流电压表≥1只,0-200V；

5.直流电流表≥1只,0-200mA；

6.单相交流功率表≥1只,0-500V,0-5A；

7.单相交流功率因数表≥1只,0-500V,0-5A。

10.PLC控制模块

序号

技术参数与性能指标

★1.PLC主机：PLC可编程控制器,数字量24点输入/24点输出；外形尺寸(宽×深×高)(mm)：182×90

×86mm±5mm；输入电压：DC24V；输出规格：晶体管(漏型)；程序内存(k步)：64；LD指令处理速度(μs)：0.065；内置通信口：RS-422；支持闪存存储器盒；

★2.配套触摸屏1个。显示器屏幕大小(英寸)：≥1 0；最大支持分辨率：≥800×480；显示色(colors)：彩色(4096～65536)；输入电压：DC24V；有防护功能(耐环

境性)；通讯接口：RS-232 RS-422以太网；

★3.PLC主机有独立控制工作电源开关与保险,P LC主机的输入输出端口均已引到面板上,输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器, 还可以与演示装置相连接,可应用实际的工业控制；

★4.PLC模拟控制对象,PLC虚实结合控制实训模块。

★4.1、≥36个实训模块。包含模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训；

★4.2、指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC

模块具有输入信号高低电平切换功能。

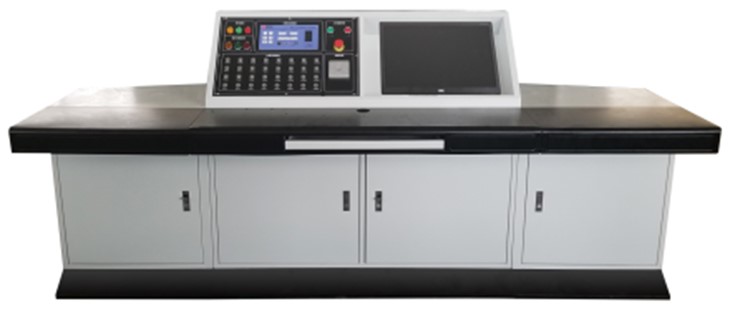

SBKZT-01B一体化智能控制及教师示教主控台

（一）产品概述：

多媒体必威手机登录网站是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有电源控制系统、多媒体教学系统、老师豪华椅子。

（二）技术参数:

1.工作电源：三相五线380V±5％50Hz

2.安全保护：漏电保护（动作电流≤50mA）,过流保护

3.规格尺寸：2400×800×780mm

4.额定功率：<2KW

5.环境温度：－10℃～40 ℃

6.相对湿度：<85%

7.设备重量：200Kg

（三）产品结构:

1.桌身部分：钢质喷塑,半圆形设计,琴型结构,符合人体学设计,柜体设计有标准19吋机架模式,可放置各种多媒体器材：功放、计算机、中央控制系统等,并设置各种穿线孔位,设计科学,使用方便。

2.桌面部分：采用优质钢板经数控精加工成型,桌边圆弧型设计,桌面敷设防静电绝缘皮具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。

3.实训屏部分：采用优质钢板斜面设计精加工,面板采用优质铝板,彩色喷绘工艺,颜色协调、设计合理。设有电源控制系统、多媒体中控面板、嵌入式显示器等布局科学操作方便。

NO	名称	型号	规格参数	单位	数量	备注
1	示教台	SBKZT-01B	2400×750×750mm	张	1
2	控制屏	SBKZT-01B	1200×480×330mm	台	1
3	电脑			台	1	用户自备
4	多媒体中控	DYU-8160		套	1
5	学生台电源管理系统	SBKZT-01B	分组电源控制	套	1
6	高级五轮转椅			张	1
