SBZCX-01D型电工电子综合实训装置
一、电工电子综合应用创新 概述
电工电子综合实训装置,电工电子综合 ,电工电子综合应用创新实训装置装置配备各种交直流电源、信号源、仪表、电工电子实训模块等。本实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>等课程要求,也可完成<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等多门课程的综合应用、创新实训要求,并可进行相关课程的课程设计,毕业设计以及电工、电子产品研制等。
它由透明有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

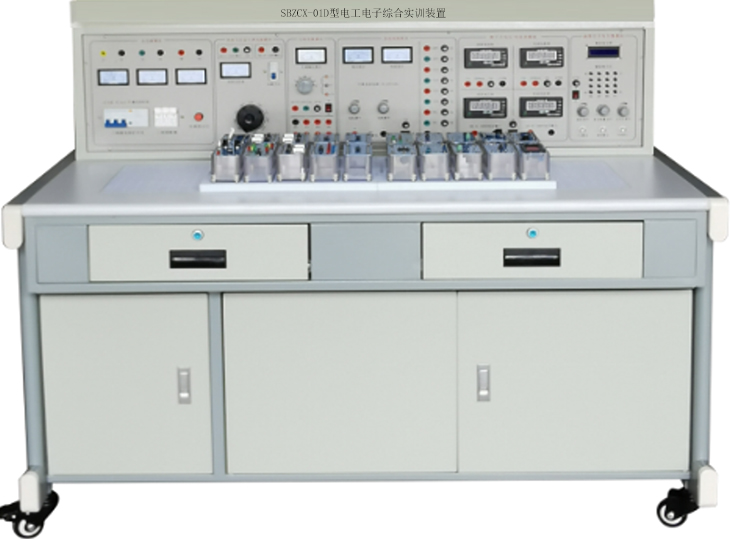

（电工电子综合实训台外形结构参考图,具体以实物为准,可按客户要求定做）

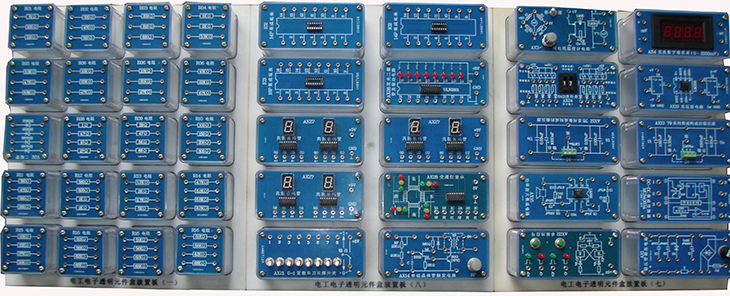

（电工电子透明元件盒实例图）
（学校自购）数字万用表、示波器、数字毫伏表、电脑、恒温焊台。（数字万用表参数：MY60,数字双踪示波器数：YLDS1102D,电脑参数：I5-7400/H110/4G/1T/集显/DVDRW/DOS/19.5"WLCD,数字毫伏表：DF1931A,恒温焊台：重量<2.5kg,功率<=700W,温度范围：100-480℃,气流量<=120L/min）
二、电工电子综合应用创新 技术指标
1.工作电源：三相五线AC 3800V±10%? 50Hz
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1350×700×1600㎜
4.整机功耗：≤0.8KW
5.安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线,电源采用安全隔离变压器输出。
三、电工电子综合应用创新 功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。
2、电工电子综合应用创新实训装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
3、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
四、电工电子综合应用创新 基本配置及功能
电工电子综合应用创新实训装置主要由电源控制屏、实训桌、电工电子透明实训模块、实训连接线等组成。
电源控制屏
（一）总电源电路
（1）提供三相漏电保护电源总开关1只,3相熔断器1只,220V红色电源指示灯1只。
（2）提供三相AC220V 是一表示2（单相127V,采用安全隔离变压器输出）交流电源一组,电源输出处设有3只交流0-250V指针式电压表,用于监测输出电源,电压的输出通过6只安全护套插座输出。
（二）交直流可调电源与低压交流电源
（1）提供单相交流调压器（0.5KVA）1只,设有空气开关用于控制电源的通断,0-250V可调交流电源输出处带有短路保护措施。
（2）提供0-220V直流可调电源一组,同时提供直流0-250V指针式电压表1只。
（3）低压交流电源：分3V、6V、9V、12V、15V、18V、24V七档可调,输出端具有短路保护功能,同时还提供带中心抽头双17V交流电源1组。
（三）直流电源
（1）提供1路输出电压为0～24V直流可调电源,由多圈电位器连续调节,具有预设式过流过载保护功能,输出最大电流为2A,电源输出处有指针式2A电流表、指针式30V电压表输出指示。
（2）固定直流电源包括±24V、±15V、±12V及±5V等八档电源,带有短路保护措施。
（四）多量程智能数字电压/电流表
(1)多量程智能型真有效值交流数字电压表1只
采用智能型工业级一体式48*96系列仪表,故障率低,能对交流电压信号进行真有效值测量,测量范围为0～500V,分为500V,100V,10V,1V测量档位,每个档位都有LED标识显示,精度0.5级,四位半数字显示。
(2)多量程智能型真有效值交流数字电流表1只
采用智能型工业级一体式48*96系列仪表,故障率低,能对交流电流信号进行真有效值测量,测量范围为0～5A,分为5A,500mA,50mA,5mA测量档位,每个档位都有LED标识显示,精度0.5级,四位半数字显示。
(3)多量程智能型直流数字电压表1只
采用智能型工业级一体式48*96系列仪表,故障率低,能对直流电压信号进行测量,测量范围为0～500V,分为500V,100V,10V,1V测量档位,每个档位都有LED标识显示,精度0.5级,四位半数字显示。
(4)多量程智能型直流数字电流表1只
采用智能型工业级一体式48*96系列仪表,故障率低,能对直流电流信号进行测量,测量范围为0～5A,分为5A,500mA,50mA,5mA测量档位,每个档位都有LED标识显示,精度0.5级,四位半数字显示。
（五）功率函数信号发生器及频率计
（1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
（2）正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（0.1HZ-- 1KHz）。
（3）频率范围: 0.1HZ~3MHz,采用键盘直接输入数字设定频率。
（4）输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
（5）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
（6）频率计最高测量范围100MHz,自动换档。
（六）智能型功率、功率因数表1个
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质（感性显示"L",容性显示"C",纯电阻不显示）,并可存储测量数据,供随时查阅。
（七）精密可调电阻箱1个
提供0-900欧姆/0.3A可调电阻1组,带有波段开关1个。
提供0-90欧姆/1A可调电阻1组,带有波段开关1个。
提供0-9欧姆/2A可调电阻1组,带有波段开关1个。
提供0-0.9欧姆/2A可调电阻1组,带有波段开关1个。
（八）提供模拟万用表MY47一只。
（九） 透明电工电子实训模块(具体可见表二)
提供电工电子透明实训模块,可以完成直流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成,器件和信号接口均已引至板上的专用插座,实训模块有四个弹性插脚,与专用实训孔板配套使用。
实训模块由透明元件盒及PCB板构成,元件盒是组合式透明元件盒,元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成,可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性,元件盒体由透明有机工程塑料注塑而成,具有示教功能,使使用者能够观察到元件形状和接线方式,有利于教师讲解和学生认识；面板采用PCB制作而成,表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准,具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座,导线装有弹性插头可在模块上面插接,以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要,方便的任意组合实训线路,以完成不同的实训项目等。
（十）实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防水、耐磨高密度板,结构坚固,桌面面板上嵌有多孔塑料板,可用于插入固定透明元件盒。实训桌形状似长方体封闭式结构,造形美观大方；柜门采用3开门结构,内部设有多层插槽可放置元件盒插板,设有两个大抽屉、用于放置工具及资料等。实验台下面装有万向轮,方便实训台移动。
（十一）电脑桌
铝木结构580*450*960mm
（十二）实验导线：电工类4mm绝缘护套导线1套,电子类2mm细导线1套。
五、本设备可以完成的实训项目
（一）电工基础实训项目
1.电气测量概述
2.直流电路
（1）电气仪表的使用和测量误差的计算
（2）电路元件伏安特性的测绘
（3）未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用（综合应用项目）
（4）电位、电压的测定及电路电位图的绘制
（5）基尔霍夫定律的验证与应用
（6）常用供电电路特点和电子电路最大功率输出条件的研究
（7）实际直流稳压电源和直流稳流电源的研究（综合应用项目）
（8）叠加定理的验证与应用―多信号叠加控制电路的研究（综合应用项目）
（9）戴维南定理和电桥电路的应用（综合应用项目）
3.交流电路
（1）电阻电感串联电路（日光灯电路）的分析与研究
（2）阻容移相电路的应用―调光台灯电路的研究（综合应用项目）
（3）交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究
（4）R、L、C元件在交流电路中的阻抗与频率特性的研究与应用―整流滤波电路的研究
（5）R、L、C串联谐振电路的
（6）三相四线制负载电压,电流的测量
（7）三相三线制对称负载星形及三角形接法时负载电压与电流的测定
4.磁路自感、互感与变压器
（1）自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法
（2）互感电路的研究
（3）单相变压器特性的研究
（4）单相变压器并联运行特点的研究
5.电路暂态过程
（1）一阶电路暂态过程的研究
（2）微分电路和积分电路及其应用（综合应用项目）
（二）模拟电子技术综合应用、创新实训项目
（1）常用二极管的性能测试及应用
（2）双极晶体管及场效管输出特性的测定
（3）单管放大电路的研究
（4）两极放大电路及负反馈放大电路的研究
（5）助听器电路的调试（电子产品线路）（综合应用）
（6）恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
（7）三极管放大电路故障排除
（8）整流、滤波及稳压电路的研究
（9）直流稳压正、负电源电路的研究
（10）典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
（11）OTL功率放大电路的故障排除
（12）LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
（13）运算放大器基本运算电路
（14）对由运放器组成的积分运算电路、微分运算电路
（15）对由运放器组成的电压比较器传输特性的研究
（16）气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
（17）方波、三角波和锯齿波发生器电路的研究与测试
（18）三角波、方波及正弦波发生器的制作竞赛
（19）RC（文式桥式）正弦波振荡器和制作与调试
（20）电容三点式LC正弦波发生器
（21）有源滤波电路研究
（22）直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
（23）恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
（三）数字电子技术综合应用、创新实训项目目录
1.基础实训项目
（1）基本逻辑门电路功能测试
（2）优先编码器功能测试
（3）二进制译码器和数据选择器功能测试
（4）全加器和超前进位全加器功能测试
（5）数值比较器功能测试
（6）七段码锁存/译码/驱动器功能测试
（7）各类触发器功能测试
（8）双向移位寄存器功能测试
（9）二一五一十进制计数器功能测试
（10）二位十进制计数/译码/驱动/显示电路
（11）可逆十进制计数电路功能测试
（12）N进制计数电路功能测试
（13）555定时器基本应用电路
（14）微分型单稳态触发器
（15）集成单稳态触发器及其应用
（16）集成施密特触发器及其应用
2.综合应用实训项目
（1）声光控制节能路灯电路（电子产品线路）（综合应用）
（2）8线数据传输电路（电子产品线路）（综合应用）
（3）4位环形计数节拍发生器（电子产品线路）（综合应用）
（4）秒脉冲信号发生器（电子产品线路）（综合应用）
（5）救护车/消防车声响报警电路（电子产品线路）（综合应用）
（6）D/A转换器将数码转换成单极性、双极性模拟电压
（7）数控变频三角波-方波发生器
（8）移位寄存器彩灯显示电路（电子产品线路）（综合应用）
（9）8位优先编码器抢答电路（电子产品线路）（综合应用）
（10）触摸式密码电子锁电路（电子产品线路）（综合应用）
（11）数字钟电路（电子产品线路）（综合应用）
（12）二位十进制计数符合电路（电子产品线路）（综合应用）
（13）交通灯控制电路（电子产品线路）（综合应用）
（14）升/降阶梯波发生器（电子产品线路）（综合应用）
（15）光电转换加/减计数电路（电子产品线路）（综合应用）
（四）电力电子技术及应用、创新实训项目
（1）晶闸管的控制特性及它作为固体开关的应用（电子产品）（综合应用项目）
（2）单结晶体管触发电路（电子产品）（综合应用项目）
（3）晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
（4）晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
（5）IGBT管直流斩波电路的调试与分析
（6）双向晶闸管单相交流调（调光台灯）电路的制作与调试（电子产品）（综合应用项目）
（7）双极晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品）（综合应用项目）
六、 表 一 电工电子综合应用创新 配置清单
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
1 |
电工电子综合应用实训台（桌） |
实训台采用钢质双层亚光密纹喷塑,采用3开门结构,内部设有多层插槽可放置元件盒插板,实验台下面装有万向轮,方便实训台移动。 |
张 |
1 |
尺寸 1350*700*700mm |
2 |
电源控制屏 |
三相隔离变压器输出交流电源（0-220V）2A；直流可调稳压电源（0-24V、2A）,各档直流电源,包括±24V,±15V,±12V,±5V等电源；AC3V-24V低压可调交流电源,智能型多量程交直流电压电流表,四位半数字显示,测量范围：0-500V,0-5A,四档可调,测量精度达到0.5级。 |
台 |
1 |
尺寸1350*700*800mm |
3 |
函数信号发生器模块/频率计 |
（1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。 |
块 |
1 |
带频率计,可内测和外侧 |
4 |
交流功率及功率因数表模块 |
可以测量功率及功率因数,四位半数字显示,测量精度0.5级,电压、电流量程分别为450V、5A。 |
块 |
1 |
|
5 |
可调精密电阻箱 |
提供0-900Ω/0.3A,0-90Ω/1A,0-9Ω/2A,0-0.9Ω/2A可调电阻各1组,带有波段开4个。 |
件 |
1 |
|
6 |
电工电子创新实训模块（11块板） |
采用透明有机塑料封闭结构,尺寸为58mm*58mm,58mm*124mm两种,面板采用蓝色PCB板,白色文字,清爽美观,多模块组合可完成电工电子相关的实训项目。 |
套 |
1 |
提供150多个模块,10个模块放置板150多个透明元件整齐排列 |
7 |
万用表 |
模拟万用表MF47一块。 |
块 |
1 |
|
8 |
实验导线 |
提供2号线,4号线,屏蔽线若干 |
套 |
1 |
叠插式 |
9 |
凳子 |
钢木结构方凳 |
个 |
2 |
|
10 |
配套教学软件资源 |
1.电子仪表仪器仿真教学实训软件 |
套 |
1 |
（正版软件,便于升级,具有软件） |
表二 电工电子透明元件盒清单
序号 |
产品名称 |
型号规格 |
产品代号 |
单位 |
1 |
RJ水泥电阻(5W) |
51Ω |
R01 |
1块 |
RX线绕电阻(5W) |
200Ω |
|||
100Ω |
||||
2 |
RJ金属膜电阻(2W) |
330Ω |
R02 |
1块 |
470Ω |
||||
510Ω |
||||
3 |
RJ金属膜电阻(2W) |
330Ω |
R03 |
1块 |
510Ω |
||||
680Ω |
||||
4 |
RJ金属膜电阻(2W) |
1K |
R04 |
1块 |
2K |
||||
3.3K |
||||
5 |
RJ金属膜电阻(2W) |
3.3K |
R05 |
1块 |
4.7K |
||||
6.8K |
||||
6 |
RJ金属膜电阻(2W) |
10K |
R06 |
3块 |
22K |
||||
47K |
||||
7 |
锰铜丝电阻(3A) |
0.1Ω |
R07 |
1块 |
0.2Ω |
||||
0.4Ω |
||||
8 |
RT碳膜电阻(1W) |
1Ω |
R08 |
1块 |
4.7Ω |
||||
10Ω |
||||
27Ω |
||||
9 |
RT碳膜电阻(1W) |
39Ω |
R09 |
1块 |
47Ω |
||||
56Ω |
||||
68Ω |
||||
10 |
RJ金属膜电阻(1W) |
100Ω |
R10 |
1块 |
150Ω |
||||
200Ω |
||||
300Ω |
||||
11 |
RJ金属膜电阻(1W) |
390Ω |
R11 |
1块 |
470Ω |
||||
560Ω |
||||
680Ω |
||||
12 |
RJ金属膜电阻(1/2 W) |
560Ω |
R12 |
1块 |
820Ω |
||||
1K |
||||
1K |
||||
13 |
RJ金属膜电阻( 1/2 W) |
1.2K |
R13 |
1块 |
2K |
||||
2.7K |
||||
3K |
||||
14 |
RJ金属膜电阻( 1/2W) |
4.7K |
R14 |
1块 |
5.1K |
||||
6.8K |
||||
8.2K |
||||
15 |
RJ金属膜电阻( 1/2W) |
10K |
R15 |
1块 |
15K |
||||
27K |
||||
33K |
||||
16 |
RJ金属膜电阻( 1/2W) |
51K |
R16 |
4块 |
56K |
||||
62K |
||||
68K |
||||
17 |
RJ金属膜电阻( 1/2W) |
100K |
R17 |
4块 |
270K |
||||
390K |
||||
470K |
||||
18 |
RJ金属膜电阻( 1/2W) |
820K |
R18 |
1块 |
1M |
||||
2.2M |
||||
10M |
||||
19 |
RJ金属膜电阻(1/2W) |
120Ω |
R19 |
1块 |
180Ω |
||||
220Ω |
||||
620Ω |
||||
20 |
RJ金属膜电阻( 1/2W) |
1.5K |
R20 |
1块 |
2.2K |
||||
2.7K |
||||
3.9K |
||||
21 |
RJ金属膜电阻( 1/2 W) |
6.2K |
R21 |
1块 |
20K |
||||
24K |
||||
47K |
||||
22 |
RJ金属膜电阻( 1/2W) |
51K |
R22 |
1块 |
150K |
||||
220K |
||||
3M |
||||
23 |
RJ金属膜电阻( 1/2W) |
510K |
R23 |
2块 |
1.1M |
||||
2M |
||||
2M |
||||
24 |
CL聚脂膜电容 |
1000pF |
C01 |
2块 |
2200 pF |
||||
CBB聚丙烯膜电容 |
3300 pF |
|||
25 |
CBB聚丙烯膜电容 |
4700 pF |
C02 |
2块 |
0.01μF |
||||
0.022μF |
||||
26 |
CBB聚丙烯膜电容 |
0.033μF |
C03 |
4块 |
0.047μF |
||||
0.1μF |
||||
27 |
CBB聚丙烯膜电容 |
0.22μF |
C04 |
1块 |
0.47μF |
||||
1μF |
||||
28 |
CBB聚丙烯膜电容 |
0.47μF |
C05 |
1块 |
1μF |
||||
0.33μF |
||||
29 |
CD铝电解电容(50V DC) |
3.3μF |
C06 |
2块 |
4.7μF |
||||
10μF |
||||
30 |
CD铝电解电容(50V DC) |
100μF |
C07 |
1块 |
220μF |
||||
470μF |
||||
31 |
CBB聚丙烯膜电容 |
0.5μF（450V? AC） |
C08 |
1块 |
1.0μF（450V? AC） |
||||
32 |
CBB聚丙烯膜电容 |
2.0μF(450V AC) |
C09 |
1块 |
4.0μF(450V AC) |
||||
33 |
CC瓷片电容 |
20 pF |
C10 |
1块 |
1500 pF |
||||
CBB聚丙烯膜电容 |
2200 pF |
|||
34 |
CC瓷片电容 |
20 pF |
C11 |
1块 |
CBB聚丙烯膜电容 |
33 pF |
|||
100 pF |
||||
35 |
可调电容 |
10～60 pF |
C12 |
1块 |
220 pF |
||||
20～120 pF |
||||
36 |
CC瓷片电容 |
20 pF |
C13 |
1块 |
CL聚脂膜电容 |
2200 pF |
|||
5600 pF |
||||
37 |
CBB聚丙烯膜电容 |
0.047μF |
C14 |
1块 |
0.01μF |
||||
0.1μF |
||||
38 |
CD铝电解电容(50V DC) |
2.2μF |
C15 |
2块 |
33μF |
||||
47μF |
||||
39 |
WX线绕电位（WX050） |
100(5W)(去盖) |
RP1 |
1块 |
40 |
WH碳膜电位器（WH118） |
470(2W)(去盖) |
RP2 |
1块 |
41 |
WH碳膜电位器(WH118) |
1K (2W) |
RP3 |
1块 |
42 |
WX线绕电位器(WX14-12) |
4.7K(1W)(去盖) |
RP5 |
1块 |
43 |
WH碳膜电位器(WH5) |
10K (1/2W)(去盖) |
RP6 |
1块 |
44 |
WH碳膜电位器(WH5) |
22K(1/2W) |
RP7 |
1块 |
45 |
WH碳膜电位器(WH5) |
33K(1/2W) |
RP8 |
1块 |
46 |
WH碳膜电位器(WH118) |
47K (2W) |
RP9 |
1块 |
47 |
WH碳膜电位器(WH118) |
100K (2W) |
RP10 |
1块 |
48 |
WH碳膜电位器(WH118) |
470K (2W) |
RP11 |
1块 |
49 |
WH碳膜电位器(WH118) |
1M (2W) |
RP12 |
1块 |
50 |
绕线式电位器（WXD3-12） |
1K (2W) |
RP13 |
1块 |
51 |
线绕电感 |
电感L=30mH |
L01 |
1块 |
52 |
线绕电感 |
电感L=100mH |
L02 |
1块 |
53 |
色码电感 |
22μH |
L03 |
1块 |
82μH |
||||
180μH |
||||
54 |
荧光灯整流器 |
8W |
L04 |
1块 |
55 |
色码电感 |
330μH |
L05 |
1块 |
柱形电感 |
47μH |
|||
色码电感 |
100μH |
|||
56 |
脉冲变压器（单双脉冲） |
KMB-0021 |
T05 |
1块 |
57 |
集成底座 |
8P |
IC1 |
2块 |
58 |
集成底座 |
14P |
IC2 |
5块 |
59 |
集成底座 |
16P |
IC3 |
4块 |
60 |
集成底座 |
18P |
IC4 |
2块 |
61 |
集成底座 |
20P |
IC5 |
1块 |
62 |
集成底座 |
28P |
IC7 |
1块 |
63 |
单向击穿二极管(稳压管) |
1N4728A(3.3V 1W) |
VS1 |
1块 |
1N4733A (5V 1W) |
||||
1N4735A(6.2V 1W) |
||||
64 |
单向击穿二极管(稳压管) |
1N4738A(8.2V 1W) |
VS2 |
1块 |
1N4740A(10V 1W) |
||||
1N4742A(12V 1W) |
||||
65 |
双向稳压管(1W) |
5V |
VS3 |
1块 |
8.2V |
||||
10V |
||||
12V |
||||
66 |
整流二极管 |
1N4007×4 |
VD1 |
1块 |
67 |
开关二极管 |
1N4148×2 |
VD2 |
1块 |
肖特基二极管 |
1N5818 |
|||
1N5819 |
||||
68 |
三极管 |
TIP42C |
VT1 |
1块 |
BU406 |
||||
散热器 |
ST25×2 |
|||
69 |
三极管 |
9012 |
VT2 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
70 |
三极管 |
9013 |
VT3 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
71 |
晶闸管 |
BT151 |
VT4 |
1块 |
场效应管 |
3DJ7 |
|||
散热器 |
ST25×1 |
|||
72 |
增强型场效应管 |
IRF630 (N沟道) |
VT5 |
1块 |
IRF9620(P沟道) |
||||
散热器 |
ST25×2 |
|||
73 |
IGBT管 |
10N60×2 |
VT6 |
1块 |
1N4148×2 |
||||
散热器 |
ST25×2 |
|||
74 |
晶闸管电路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1块 |
散热器 |
ST25×3 |
|||
75 |
双向触发二极管 |
BD3 |
VT8 |
1块 |
双向晶闸管 |
BT135 |
|||
散热器 |
ST25×1 |
|||
76 |
仪表开关 |
KN32B |
S1 |
1块 |
77 |
按钮开关 |
AN4 |
S2 |
1块 |
78 |
钮子开关 |
KNX1×2 |
S3 |
1块 |
79 |
白炽灯座 |
HL1 |
3块 |
|
80 |
荧光灯底座 |
HL2 |
2块 |
|
81 |
启辉器 |
HL3 |
1块 |
|
82 |
指示灯 |
6.3V |
HL4 |
1块 |
83 |
熔断丝 |
FU |
1块 |
|
84 |
电流表插座 |
SW |
3块 |
|
85 86 |
共阴数码管 |
0.5吋 |
BX01 |
1块 |
电阻 |
300Ω×8个 |
|||
87 |
稳压集成 |
LM337 |
BX04 |
1块 |
LM317 |
||||
散热器 |
ST25×2 |
|||
88 |
MIC声电传感器 |
CZN-15EN |
BX05 |
1块 |
石英晶体振荡器 |
32.768石英晶体 |
|||
10MΩ电阻 |
||||
33 pF电容器×2 |
||||
89 |
扬声器 |
8Ω |
BX06 |
1块 |
90 |
蜂鸣器 |
TMB12A12 |
BX07 |
1块 |
LED |
5个大（红） |
|||
电阻 |
100Ω/0.25W |
|||
91 |
气敏元件 |
QM-J3 |
BX08 |
1块 |
92 |
三极管插座 |
127-3T |
BX09 |
1块 |
元件插座 |
||||
93 |
元件插座 |
127-2T×4 |
BX10 |
1块 |
94 |
音乐芯片 |
JD9300Y |
BX11 |
1块 |
纽子开关 |
KNX1 |
|||
95 |
保险丝 |
FU |
AX1稳压管稳压电路 | 1块 |
二极管 |
1N4007×4 |
|||
电容 |
1000μF /50V |
|||
100μF /35V |
||||
0.1μF |
||||
稳压管 |
1N4733 (5.1V) |
|||
96 |
电位器 |
4.7K(WH5)×2 |
AX2信号叠加控制单元 | 1块 |
电阻 |
6.8K/0.25W |
|||
2.7K/0.25W |
||||
3.3K/0.25W |
||||
10K/0.25W |
||||
三极管 |
9013 |
|||
97 |
电阻 |
100Ω/0.25W×2 |
AX3铜电阻温度计电路 | 1块 |
39Ω/0.25W |
||||
33Ω/0.25W |
||||
温度传感器 |
LM35 |
|||
珐琅电阻 |
RX20-10W 20Ω |
|||
纽子开关 |
KNX1×2 |
|||
电位器 |
470Ω(WH5) |
|||
铜电阻 |
Cu-50 |
|||
98 |
直流数字毫伏表 |
0～2000mV |
AX4直流数字毫伏表 |
1块 |
99 |
保险丝 |
FU |
AX5直流恒压源 |
1块 |
二极管 |
1N4007×4 |
|||
电容 |
470μF /50V |
|||
100μF /25V |
||||
0.01μF |
||||
集成 |
LM7812 |
|||
散热器 |
ST25×1 |
|||
100 |
稳压管 |
1N4733A×2 |
AX6直流恒流源 |
1块 |
电阻 |
100Ω/0.25W |
|||
27Ω/0.25W |
||||
510Ω/0.25W |
||||
电位器 |
4K7(WH5) |
|||
三极管 |
TIP42C |
|||
散热器 |
ST25×1 |
|||
101 |
电位器 |
10K（WH5）×2 |
AX9运放电路 |
1块 |
二极管 |
1N4148×2 |
|||
电容 |
10μF /35V |
|||
集成 |
OP07 |
|||
集成底座 |
8P |
|||
102 |
集成运放 |
LM358 |
AX10双运放电路 |
1块 |
集成底座 |
8P |
|||
103 |
继电器 |
GZR-2 12V |
AX11继电器驱动电路 |
1块 |
三极管 |
9013 |
|||
二极管 |
1N4148 |
|||
104 |
电容 |
1000μF/50V×2 |
AX1278系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
105 |
电容 |
1000μF/50V×2 |
AX1379系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
106 |
电位器 |
22K(WH5) |
AX14单结晶体管触发电路 |
1块 |
单结晶体管 |
BT33 |
|||
电阻 |
2.2K/0.25W |
|||
100Ω/0.25W |
||||
560Ω/0.25W |
||||
三极管 |
9013 |
|||
二极管 |
1N4148Ω×2 |
|||
107 |
功放 |
LM386 |
AX15功率放大集成电路 |
1块 |
电阻 |
10Ω/0.25W×2 |
|||
电容 |
47nF×2 |
|||
10μF/35V |
||||
100nF |
||||
100μF/35V |
||||
集成底座 |
8P |
|||
108 |
集成 |
MC34063A |
AX16集成转换器 |
1块 |
集成底座 |
8P |
|||
109 |
拨码开关 |
红(5T)蓝(4T) |
AX17单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
110 |
拨码开关 |
红(5T)蓝(4T) |
AX18单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
111 |
光电开关 |
1A05HR×2 |
AX20电动机测速 |
1块 |
磁性电机 |
385 |
|||
固定支架 |
配套 |
|||
112 |
钮子开关 |
KNX1×2 |
AX210-1置数单刀双掷开关 |
1块 |
113 |
集成 |
CD4011 |
AX22单脉冲信号 |
1块 |
CD1413 |
||||
集成底座 |
14P |
|||
16P |
||||
电阻 |
100Ω/0.25W×4 |
|||
51Ω/0.25W×4 |
||||
复位开关 |
AN4×2 |
|||
LED |
红×2绿×2 |
|||
114 |
电阻 |
100K/0.25W×10 |
AX23触摸式编码开关 |
1块 |
钮子开关 |
KNX1 |
|||
轻触开关 |
（6×6×4.3）×10 |
|||
115 |
电阻 |
51K/0.25W×10 |
AX248421拨码盘 |
1块 |
夹板 |
KAS-3 |
|||
8421拨码开关 |
KAS-3×2 |
|||
二极管 |
1N4148×8 |
|||
116 |
集成 |
555 |
AX25CP时钟脉冲源 |
2块 |
集成底座 |
8P |
|||
电位器 |
100k(WH5)×2 |
|||
电阻 |
10k/0.25W×2 |
|||
300Ω/0.25W |
||||
二极管 |
1N4007×2 |
|||
电容 |
10μF/35V |
|||
0.1μF |
||||
0.01μF |
||||
钮子开关 |
KNX1 |
|||
LED |
红（5个大） |
|||
117 |
电阻 |
100Ω/0.25W×7 |
AX26发光二极管及驱动 |
1块 |
集成 |
62083 |
|||
集成底座 |
20P |
|||
LED |
红×8 |
|||
118 |
集成 |
CD4511 |
AX27共阴数码管 |
3块 |
集成底座 |
16P |
|||
电阻 |
100Ω/0.25W×14 |
|||
共阴数码管 |
0.5寸×2 |
|||
119 |
LED |
红×4绿×4黄×4 |
AX28交通灯电路 |
1块 |
电阻 |
51Ω/0.25 W×6 |
|||
集成 |
CD1413 |
|||
集成底座 |
16P |
|||
120 |
直流数字毫安表 |
0～2000mA |
AC-A1直流数字毫安表 |
1块 |
121 |
指针微安表 |
100μA |
1块 |
上一篇：PLC技术实训室设备下一篇：电工技术实训装置
