SBXLY-02型消防报警联动系统实训装置
一、系统概述
消防报警联动系统实训装置,本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警,并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。

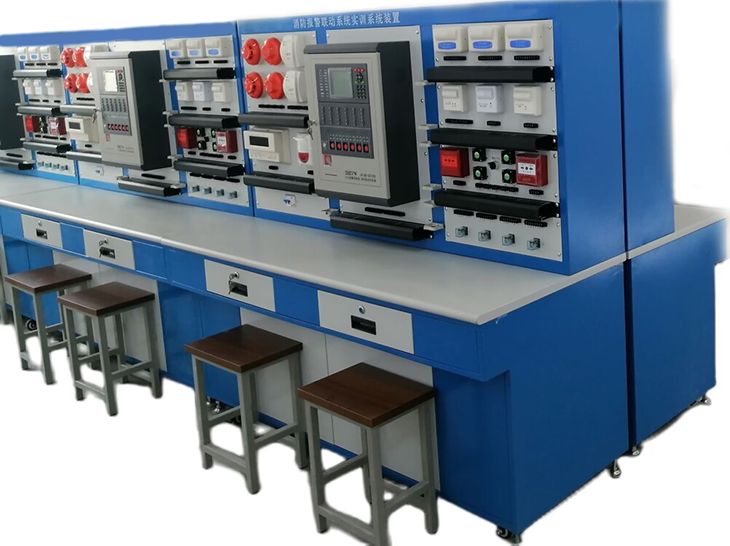

实物图
二、产品特点
1.实训器件连接以端子排的方式,可以根据实训内容组成不同的消防回路；
2.该实训装置带有工程上常用的火灾显示器及联动功能；
3.系统采用总线结构。
三、技术参数
1.实训台工作电源：AC220V±10%? 50Hz
2.工作环境：环境温度范围为-20℃～+45℃相对湿度＜85%
3.外形尺寸：1625mmX700mmX1575mm
四、实训内容
1.系统设备认识及接线操作
2.报警控制器、短路隔离器、联动接口模块的的安装与连接
3.火灾显示盘的安装、连接与使用
4.各种火灾探测器的安装与连接
5.智能输入、输出模块、声光报警器、报警按钮的安装与连接
6.元件地址编码设置
7.系统的管理操作
8.系统的数据查询操作
9.设备启停操作
10.单点操作
11.联动编程
12.线路故障的判断与处理
13.程序设置错误的判断与纠正
14.设计并安装一个简易应用系统
五、基本配置
1.电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源：单相交流电220V 50Hz,带有过流保护
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造型美观大方；设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。
3.火灾报警控制器(联动型)
（1）液晶屏规格：240×160点,可同屏显示150个汉字信息
（2）最大容量为242个地址编码点
（3）可外接64台火灾显示盘；
（4）30个直接手动操作总线制控制点
（5）配置6路直接控制点
（6）控制器与探测器间采用无极性信号二总线连接
（7）直接控制点与现场设备采用两线有极性连接,最大连接线长度不宜超过1000m。
4.火灾显示盘
火灾显示盘通过RS485通讯或总线与火灾报警控制器联网,实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
5.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6.输入模块、控制模块
输入模块主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7.联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能；
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
8.手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号；
9.消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10.声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
11.电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
六、基本配置
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
1 |
火灾报警控制器 |
GST-200 |
1 |
套 |
2 |
点型感烟火灾探测器 |
JTY-GD-G3X |
1 |
只 |
3 |
点型感温火灾探测器 |
JTW-ZCD-G3N |
1 |
只 |
4 |
探测器通用底座 |
DZ-02 |
2 |
只 |
5 |
手动报警按钮 |
J-SAM-GST9122B |
1 |
只 |
6 |
消火栓报警按钮 |
J-SAM-GST9123B |
1 |
只 |
7 |
声光报警器 |
GST-HX-204B |
1 |
只 |
8 |
隔离模块 |
GST-LD-8313B |
1 |
只 |
9 |
单输入模块 |
GST-LD-8300B |
1 |
只 |
10 |
单输入输出模块 |
GST-LD-8301A |
1 |
只 |
11 |
电子编码器 |
GST-BMQ-2 |
1 |
只 |
12 |
火灾显示屏 |
ZF-101Z |
1 |
只 |
13 |
实训桌 |
定制 |
1 |
套 |
