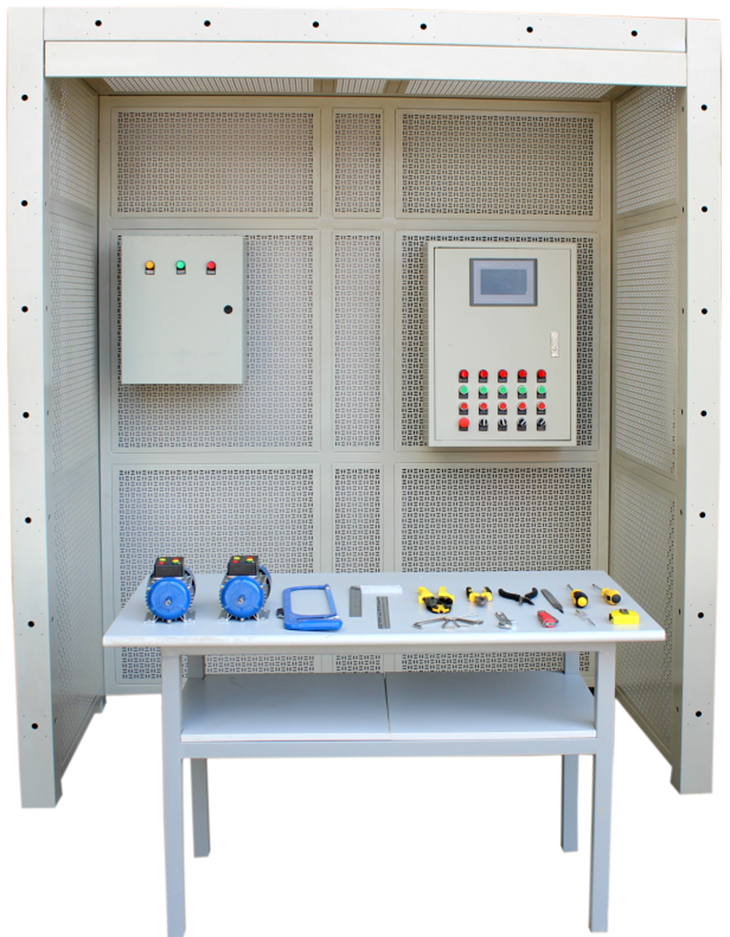

SBDQ-08电气安装与维修实训装置

一、产品性能要求：

电气安装与维修调试实训考核设备是根据国内工厂电气安装和室内电气安装等维修电工和建筑电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工、楼宇安装工等有电气实训要求的相关专业的作为公共实训平台使用。本设备反映了传统,现在运用的和即将运用的技术,实训人员可以学习到现代电气安装的技术。

本设备可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等,装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏、消防联动、防盗报警、视频监控等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜,便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题

二、设备设计依据的标准遵守：

《建筑电气工程施工质量验收规范》GB 50303-2002

《建筑工程施工质量验收统一标准》GB50300-2001

《电气装置安装工程低压电器施工及验收规范》

《建筑智能化系统工程实施及验收标准》

三、技术参数：

1.工作电源：AC380±5％（三相五线）50Hz

2.额定功率：≤2KW

3.环境温度：－10℃～40 ℃

4.相对湿度：≤85%

5.安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护

6.产品结构外形尺寸：约2006mm×1003mm×2410mm

7.该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。

8.PLC: H2U-1616MT-XP模拟量模块H2U-6A-BD

9.变频器：三菱E740变频器,三相380V,0.75KW

10.配有：交流伺服电机、驱动器；步进电机驱动器；三相交流异步电动机180W/380V；双速电机180W/380V。

11.模拟房整体用铝型材作骨架,中间用网孔板连接。网孔板用2mm厚冷轧板数控冲孔折弯后,表面静电喷涂；

12.设备重量：200kg

四、产品功能：

1、集成PLC技术、变频器、步进驱动、温度控制、传感器综合技术、电工安装技术等

2、设备元器件全部采用国内先进的知名品牌,稳定性高

3、设备采用钢制网孔板和钢制专用型材组接而成,采用开放式设计,设备对每个操作组配套一可移动式工具车和元件柜,设计实训内容多达100种以上,包括电工安装,现代电气安装、消防报警安装,对讲门禁安装,闭路电视监控及防盗报警设备等安装。

4、学生实训技能评分系统软件能进行维修电工职业资格模拟考试,题型有单选题,判断题,操作题,软件有记时打分的功能,有大量的模拟试题,针对某些新颖,灵活试题会相应的并提供专业级的解题思路。

1）直流电与电磁的基本知识。

2）交流电路的基本知识。

3）常用变压器与异步电动机。

4）常用低压电器。

5）半导体二极管、晶体三级管和整流稳压电路。

6）晶闸管基础知识。

7）电工读图的基本知识。

8）一般生产设备的基本电气控制线路。

9）供电和用电的一般知识等考核

5、实验室安全管理系统软件

1）该系统集成无线远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

2）在WiFi连接状态,教师通过手机APP,可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线,实时监控设备的运行状态、故障预警和异常报警

3）可设置实验台保护电压和电流,当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备,并推送信息到教师控制端。

6、工业4.0仿真实训软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术,可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真

1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

2）电工电子仿真

（1）接线仿真

（2）电路仿真

（3）排故仿真

（4）原理仿真

（5）电机拆装仿真,三相异步机拆分、单相异步机拆分等

（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等

3）气动回路仿真

（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真

（2）软件中设置的14路"考考你！"表现为典型气路设备故障。

（3）软件状态含"模拟运行""联机运行"即离线仿真、在线仿真。

4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。

5）传感器仿真

（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真

（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真

（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真

6）提供免费远程教学PLC培训,伺服,步进,触摸屏,变频器,单片机,数控,机器人,工业组态及网络通信等全系列自动化技术培训,自由组合不同教学手段,实现各种不同的教学方法,比如谈话式、研讨式、活动式、竞赛式等等。进行不同老师和不同课程学习,可以通过在线学习系统向老师提问,做笔记,评价及参与话题讨论

7）PLC运行数据显示：PLC输入电压监控,PLC输出电压监控,PLC输入开关监控,PLC输出开关控制以及PLC输入电压模拟量实时数据,可根据实际需求添加128路。

8）PLC运行历史数据：显示PLC运行历史数据,可按时、天、月进行查询历史数据曲线,以及历史数据表格,可表格数据导出处理。

7、电气控制仿真软件

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

序号	名称	规格/型号	单位	数量	备注（说明）
1	三相电子式有功电能表	DTS633	只	1	1.5A（6A）
2	熔断器式隔离器	HG1-32/30F	套	1	3极,32A（含熔体20A））
3	漏电型空气开关	DZ47LE-32/D10	只	1	3P+N
3	漏电型空气开关	DZ47LE-32/D16	只	1	3P+N
4	空气开关	DZ47-63/D20	只	1	3P
4	空气开关	DZ47-63/D25	只	1	3P
5	漏电型空气开关	DZ47LE-32/C20	只	1	1P+N
6	导轨	C45	条	1	长度：210 mm
7	指示灯	AD58B-22D? 220V	只	3	红、绿、黄各1只
8	接线端子排	TBC-20	条	1	11节/条
9	配电箱箱体	400mm×200mm×500mm	只	1	含接地排、接零排
10	三相四线有功电度表	DT864-4	只	1	1.5A（6A）,接线端子连接

序号	名称	规格/型号	单位	数量	备注（说明）
1	日光灯组件	20W	套	1	长度65cm左右
2	螺口节能灯	9W～13W	只	1
3	螺口平灯头	E27	只	1
4	塑料圆台	YM-2	只	1	4寸,材料:PVC
5	2开	86型	只	2	双联开关
6	1开	86型	只	2	双联开关
7	五孔插座	86型（10A）	只	2
8	空调插座	86型（16A）	只	1
9	分线盒面板	86型	只	2
10	明装底盒	86型	只	5	86×86×30
10	明装底盒	86加深型	只	2	86×86×40
11	自攻螺丝	Φ3×15	只	2	安装螺口平灯头
12	螺丝	Φ3×20	只	20	固定开关、插座等面板

序号	名称	规格/型号		单位	数量	备注（说明）
1	塑壳开关	NM1-63S/3300 20A		只	1	3极
2	接触器	CJX2-0910/220V		只	5
3	辅助触头	F4-22		只	5
4	PLC主机	汇川	H2U-1616MT	台	1
5	输出扩展模块	汇川	H2U-0016ERN	台	1
6	变频器	三菱	E740-0.75KW	台	1
7	时间继电器	ST3PF AC250V		只	1
7	时间继电器	ST3PA-A AC220V		只	1
8	热继电器	NR2-25（独立安装）		只	3	0.4A(调节范围0.25~0.4A)2只,0.63A(调节范围0.4~0.63A)1只
9	温度控制器			只	1
10	接线端子排	TB-1512		条	3
11	开关电源	（24V/1A）		只	1	触摸屏用
12	触摸屏	TPC7062K		只	1	7寸彩色屏（昆仑通态）
13	控制箱箱体	500mm×250mm×700mm		只	1	含接地排、接零排
14	按钮	LA68B-EA35/45		只	11	启动停止各5只（红、绿）,配急停按钮1只
15	指示灯	AD58B-22D? 220V		只	5	红5只
16	选择开关	LA68B -ED33		只	2	3档开关
16	选择开关	LA68B -ED25		只	2	2挡开关
17	数据线	RS232C/RS422通讯电缆		条	1	长2000mm
17	数据线	USB下载线		条	1	触摸屏用

序号	名称	规格/型号		单位	数量	备注（说明）
1	三相交流异步电动机	Y-△		只	1
2	三相交流异步电动机	带离心开关		只	1
3	三相交流异步电动机（双速180W）	双速电机		只	1
4	它励直流电动机	DC220V/50W		只	1
5	电机安装底板			套	2
6	开关电源	24V/5V/2A/2A		只	1	步进驱动器用
7	两相混合式步进电机	驱动器	SH-20403	只	1
		电机	42BYGH5403(AA)
8	交流伺服电机	驱动器	ASD-B2-0241-B	只	1	台达伺服
		电机	ECMA-C20604RS

序号	名称	规格/型号	单位	数量	备注（说明）
1	PVC线管	Φ16 A型	根	3	3米
		Φ20 A型	根	2	3米
2	PVC壁疏	Φ16	只	20
		Φ20	只	20
3	U型平头管卡	Φ16	只	30
		Φ20	只	30
4	PVC平线槽	20×10 A型	根	2	2米/根或 3米/根
		39×19 A型	根	2
		60×40 A型	根	2
5	PVC线槽终端头	20×10	只	2
		39×19	只	2
		60×40	只	2
6	行线槽	25×30	根	2	2米/根
7	绝缘导线	RV1.5 mm²	盘	2	红、双色各1盘
		RV0.75 mm²	盘	3	黑色2盘、蓝色1盘
		BV2.5 mm²	盘	5	黄、绿、红、蓝、双色各1盘
		BV1.5 mm²	盘	3	红、蓝、双色各1盘
8	五芯电缆	RV5*0.75 mm²	米	6
9	三相插头	三相四线16A	只	1
10	有线电视线	75-5	米	5
11	网络水晶头	8P8C	只	4
12	电话水晶头	S901C	只	4
13	有线电视插头		只	2
14	有线电视F头	公制75-5公头	只	4	含压接卡环
15	4对非屏蔽网线	D135-BL	米	5	三类以上
16	2对非屏蔽电话线	D103-2	米	5	三类
17	U型绝缘端子	SVΦ1.5—4	只	200	红色
		SVΦ1.5—5	只	50	蓝色
18	管形绝缘端子	E7508（0.75mm²）	只	300	黑色
		TE7508 （0.75mm²双线插针）	只	30	黑色
19	缠绕带	Φ10	包	1	10米/包
20	扎带	3×100mm	根	100
21	异型号码管	1.5mm²	米	4
22	电缆保护软管	外径Φ20	米	4
23	保护软管接头	配外径Φ20软管	只	6
24	自攻螺丝	Φ6×15	只	200	安装螺丝,配平垫、弹垫若干
		Φ6×25	只	60
25	螺丝（带帽）	M4*20	套	4	带2只平垫、1只弹垫（安装变频器用）
26	接地排	5位110×15	条	3	专用（外接地干线）
