SBJY-XF1型智能消防系统实训装置
一、智能消防系统概述;
智能消防系统 依据建筑消防设计规范进行标准设计该系统具有消防控制联动中心、消防喷水灭火系统典型结构,能够完成火灾探测,早期探测,火灾报警,现场灭火,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,喷淋系统与联动动控制中心系统实现联网控制,探测器与联动中心联接实现手自动控制；完全实现现智能化大楼设计,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,了解消防控制中心的联动操作与设置,可与广播电话中心的控制与操作设置,了解现代建筑消防联动设备系统原理和调试,熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、智能消防系统特点
1、具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2、本身自带控制器,可实现本地控制,也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用知名设备,稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、单片机采集系统
三、基本配置及参数
1.喷淋灭火系统配置

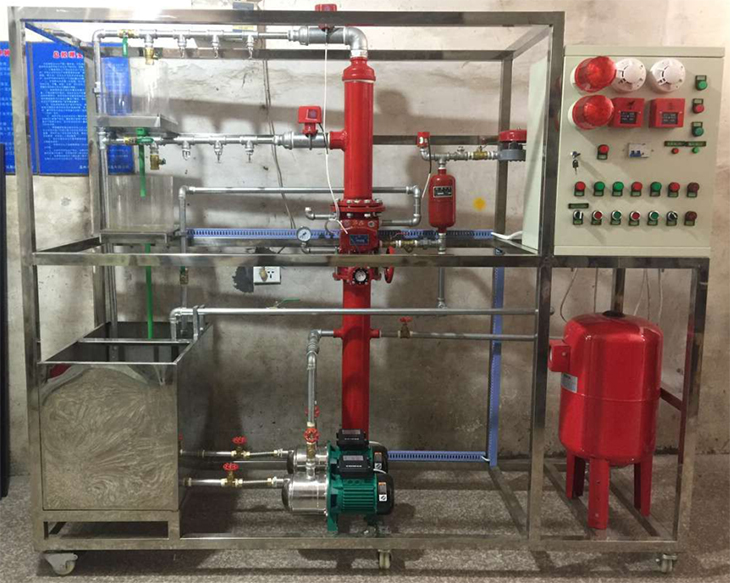

2.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
3.喷淋水泵：数量1台功率750W扬程：30米流量:8立方米/小时
4.高位水泵模拟气压罐：数量1台容积50升,功率750W扬程：30米,0.3MP
5.湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
6.玻璃球喷头：数量6个68℃温级
7.水流指示器：数量2个灵敏度15L-37.5L/min
8.感烟探测器：1个,总线编码型,报警电流小2MA普通烟雾体浓渡等级
9.感温探测器：1个总线编码型,报警电流小2MA、68℃温级
10.电源控制屏
提供交流电源：单相交流电220V 50Hz 的重写为：5,带有过流保护
11.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路,可连接254个现场器件
(6)1个RS485通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能；
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
8、手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号。
9、消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
三、技术参数
1、输入电源：单相三线～220V±10%? 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜3000kVA
4、外形尺寸：2200mm×700mm×2000mm
5、安全保护：具有漏电自动保护装置
四、智能消防实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9.消防喷水手自动控制的实训
10．消防系统模块的作用与联接
11.火灾真实演示实训
12.喷淋灭火系统与消防报警系统联动
13.消防联动动主机的设置
14.消防联动主机的联动编程
15.消防探测器的便用与编码
五、智能消防系统配置单
序号 |
产品名称 |
主要参数 |
数量 |
1. |
等离子烟感探测器 |
工作电压：DC18-24v报警电流20mA |
1个 |
2. |
等离子温感探测器 |
工作电压DC18-24v报警电流20mA |
1个 |
3. |
短路隔离器 |
1个 |
|
4. |
手动按钮 |
工作电压DC18-24v报警电流20mA动作电流600UA |
1个 |
5. |
消防控制器 |
1台 |
|
6. |
超大铃声警铃 |
24V-30V |
1个 |
7. |
声光报警器 |
工作电压16-28V启动电流：3.0MA |
1个 |
8. |
警灯 |
DC24V |
1个 |
9. |
继电器 |
2套 |
|
10. |
排风机 |
1个 |
|
11. |
闭式喷头 |
四分口径 |
1只 |
12. |
隐蔽喷头 |
四分口径 |
1只 |
13. |
水流指示器 |
一寸口径 |
1只 |
14. |
信号阀 |
110兰式 |
1个 |
15. |
水箱 |
700*500*400 |
1只 |
16. |
高位模拟水泵 |
电压AC220V;750W |
1只 |
17. |
水位浮球阀 |
6分口径 |
1只 |
18. |
压力表 |
0-0-6MP |
3只 |
19. |
消防泵 |
电压AC220V;750W |
1台 |
20. |
不锈钢机架 |
2200*700*2000mm |
一台 |
21. |
水管套件 |
弯头,直能,水管,外丝,球阀,等 |
1套 |
22. |
喷水观察室 |
250*350mm |
2间 |
