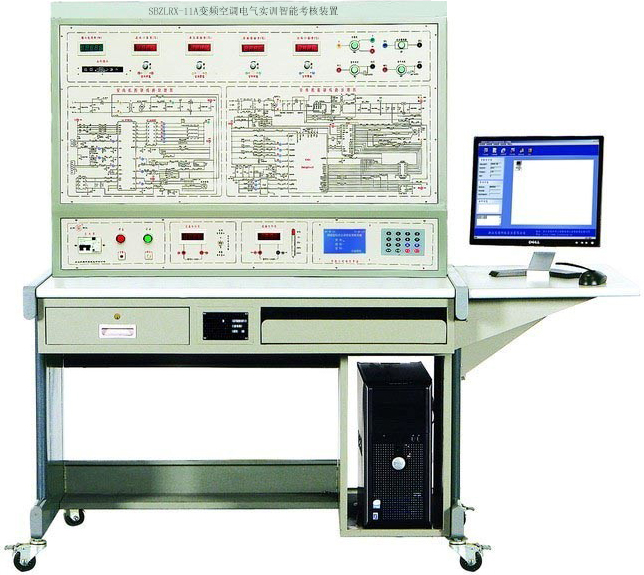

SBZLRX-11A变频空调电气实训智能考核装置

一、概述

"变频空调电气实训智能考核装置"是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于"制冷原理及应用"、"制冷空调技术"、"制冷空调设备维修与操作"等教学实训要求。该装置集电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。

实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷工技师》等课程的培训和考核。

二、装置特点

1、频空调电气实训智能考核装置直观展示了变频空调电路控制工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、直流电压表、温度表及相应的信号指示,使整个变频空调系统的实时工作状态一目了然；面板印有变频空调电气控制系统原理图,并设有相应测试点

2、装置设有设故排故功能,提供故障对象的测试点,可开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作

3、设有电流型漏电保护装置,安全符合国家标准。

三、技术参数

1、输入电源：单相三线～220V±10% 50Hz

2、装置容量：＜1kVA

3、工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）海拨＜4000m

4、安装尺寸：长×宽×高120×60×150cm

四、装置的基本装备

1、实训台铁质双层亚光密纹喷塑结构,铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。带有两个带锁抽屉,用于放置工具及资料等。

2、变频空调电气系统1套包括热泵型变频分体空调所必需的一些部件,如室内机控制主板、室外机控制主板、PWM驱动电路等。

3、可在线查询实时变频频率.

4、可在线查询实时变频频率电显示,手动可调节变频频率,

可在线查询排气温度,吸气温度,环境温度,实时传感器的工作温,让学生了解压压缩机的保护,工作区间温度线性。

5、手动故障模拟温度变化。

五.智能考核系统：

采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

1)、控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。

2)、驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。

3)、手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的。

4)、手持移动控制终端不联网时可作单机操作,当带驱动模块的无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

5)、可通过PC机或平板电脑控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

6)、可自由设定任意一处有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

编号	名称	单位	数量
1	变频控制板	套	1
2	驱动板	套	1
3	室内板	套	1
4	智能考核	套	1
5	实验台	套	1
6	变频电压表	个	3
7	遥控器	个	1
