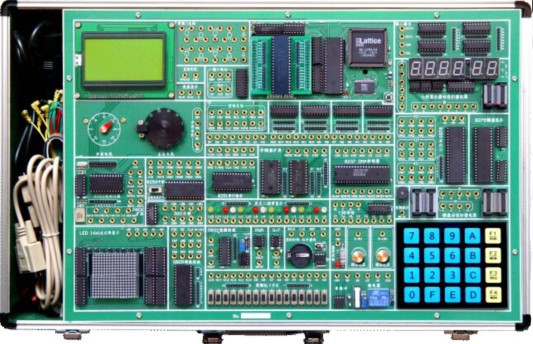

SBDPJX-25综合型单片机实验系统
（一）总体要求
★1.所有单片机硬件实验电路模块都必须集成在一个实验电路主板上，完成所有的实验项目。
2.实验箱体采用铝木合金组合材料,ABS塑料包角。
★3.能配置单片机和PC机组态综合应用接口，PC机与单片机实时通信，在组态界面上实时显示单片机测控的各项参数；
★4.测量功能：虚拟示波器、常用信号源。
★5.整机具有独立自主知识产权，无任何侵权项。
（二）★单片机硬件电路组成
1.基础接口电路
1）多路定时计数器8253A。
2）可编程并行输入/输出接口8255。
3）可编程键盘显示接口8279
4）可编程串行通信接口16C550
5）单片机系统简单I/O口扩展电路74LS273/74LS244。
6）看门狗电路MAX813
2. 人机接口电路
1）8位LED发光管输出显示
2）8位开关量输入模块、8位开关量输出模块。
3）8个独立的LED数码管。
4）4×4矩阵键盘电路。
5）16×16点阵LED模块，由4个8*8点阵和驱动电路组成。
6）12864 LCD图形、中文、字符显示模块。
★7）主板集成有带触模屏功能的2.4"TFT 彩色液晶显示屏。
8）两路带消抖±5V单脉冲产生电路。
9）1HZ-1MHZ分8路输出固定脉冲发生。
3. 外设执行部件
1）5V继电器控制、音乐发生器电路。
2）步进电机20BY及直流电机驱动与控制。
3）扬声器驱动电路。
4）蜂鸣器驱动电路。
5）光电测速模块电路。
4. 通信接口电路
★1） CH375 USB通信模块 ,支持HOST /SLAVE模式。
★2） IRM5000红外无线通信模块
★3） CAN-Bus通信模块，由SJA1000和TJA1050T专用芯片组成。
★4） TCP/IP通信模块，含太网芯片RT8019和32K静态存储器。
5） RS232/RS485接口应用和电平转换电路。
6） I2C串行实时日历/时钟PCF8563。
7） I2C串行键盘显示控制器Zlg7290。
5. 存储器电路
1）32K静态RAM 62256
2）串行存储器93C64读写电路
3）I2C串行存储器24C02应用电路。
4）IC卡读写（24C01)模块电路。
5）SST512K FALSH存储器电路。
6）SD卡读写电路。
6. 数据转换
1）单路8位数字模拟转换接口DAC0832。
2）8路8位模拟/数字转换接口ADC0809。
3）串行8位A/D 转换电路TLC549及其相关电路
4）串行10位D/A 转换电路TLC5615及其相关电路
5）ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。
6）数字温度传感器DS18B20，用于环境温度检测。
7.单片机模块
1）配置全功能51单片机仿真系统，RS232/USB通信方式，不占用微控制器软硬件资源；CPU的口线全开放。
2)含STC89C52单片机模块,配在线下载电路和接口。
（三）系统软件配置
1.WINDOWS下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。
★2.Small RTOS(51) 1.12.1vR嵌入式操作系统。
3.在线下载软件：STC_ISP_V479。
★4.支持工业组态软件在单片机控制中的应用接口软件。
★5.工业组态软件在单片机控制中的应用实验例程
★6.视频培训教程。
（四）实验资料
1.配套单片机实验指导书。
2.所有实验的KEIL C51及汇编样例的电子档源程序（各样例的电子文件，为KEIL C51及汇编两种格式，该电子文件可直接用于调试）。
★3. 单片机各种应用实验，在一个主板上必须实现下列实验：P3输入实验，P1输出实验、DS18B20温度检测实验、LED点阵显示实验、控制交通灯实验、步进电机和直流电机闭环控制实验、串并A/D和D/A转换实验、8279键盘显示实验、1730语音录放实验、LCD显示实验、16C550可编程异步通讯接口实验、RS232/485串行通信实验、USB接口的应用实验、以太网通信实验、CAN总线通信实验、无线红外接口通信实验、I?C总线实时时钟PCF8563、ZLG7290串行键盘、 I?C智能卡应用实验、"看门狗"复位实验、NOR Flash、TFT彩色液晶屏及触摸屏的应用实验；
★4.工业组态应用实验：含工业组态软件编程实验、工业组态软件在单片机控制中的应用实验，如数据采集、数字电压表、液体混合、工业顺序控制、电机控制等。
