自动控制原理综合实训平台,自控原理

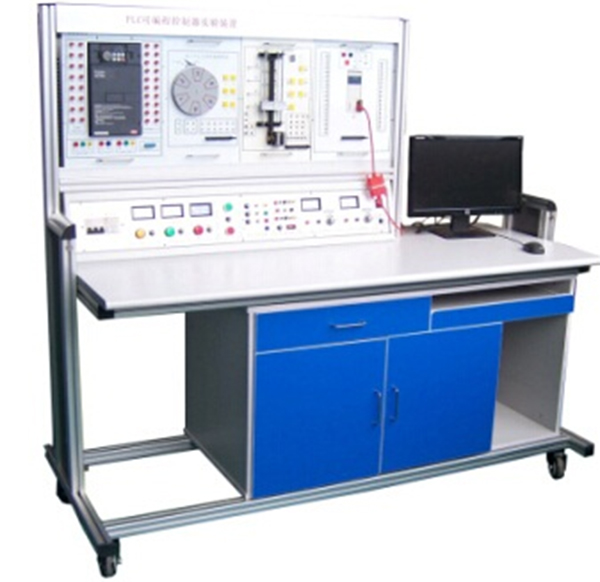

SBKS-609PLC自动控制原理综合实训平台



PLC自动控制原理综合实训平台产品介绍:

PLC自动控制原理综合实训平台由 生产定制PLC自动控制原理综合实训平台,挖土机实训模型 集PLC技术、微机控制技术与一体,即有形像的模型,又有生动具体的运转机构,实验操作方便,是各校可编程控制器技术进行实物实验的 理想模型。

一、概述

PLC自动控制原理综合实训装置是PLC可编程控制器、单片机实验开发系统及自动控制原理综合实验设备。做到一机多用、资源共享、便于管理、该系统可完成51/96/8088/8086CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上。增加8088十六位微机原理和接口实验 。一体化设计,只需更换不同的CPU卡,即可支持多种CPU的实验开发。提供两种操作平台,即可独立工作,也可与PC机联机工作。一机在手,别无他求。它适用于《MSC-51单片机原理与接口》、《MSC-96 单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课程教学。由MCS-51/96CPU卡组成的单片机仿真实验系统,除实验功能外,还具有仿真开发功能,可仿真8031/3287/89/51/5289C1051/205180C196KBCPU,外部仿真空间达64K。实验时指导书中详细叙述了各实验的目的、内容,列出了接线图,程序接口框图和程序软盘,省去了教师和实验辅导老师为设计、准备调试实验线路和实验程序许的工作量,节约了课堂时间,从事单片机应用开发教学的科研人员根据各自的实际需要使用该实验系统,可帮助使用者以*短的时间准确有效地完成开发与实验任务。PLC部分模拟实际工业控制过程中典型的控制对象,它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学兴趣。产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大校教学教师和*的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学PLC的编程方法。都具有极大的帮助。 自动控制理论实验系统是配合校开设自动化类*自动控制理论” 、过程控制自动控制系统化工自动化计算机控制等课程而设计的小型电子实验模拟教学实验装置,使用简单、方便、参数选择范围大,可灵活地对控制系统进行电子模拟。全套装置设计合理、功能强大、操作简单方便。

二、系统构成

PLC可编程控制器主机挂箱功能、特点

PLC主机:FX3U-48MR输入:24点 输出24

PLC主机有独立控制工作电源开关与保险,PLC主机的输入输出端口均已引到面板上,输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。

1PLC可编程控制器实验台(演示屏与控制箱构成)

2PLC可编程控制器实验演示装置

3PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6PLC及转接通讯电缆

751/96/8088/8086三合一单片机实验开发系统(包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等)

8、自动控制原理实验系统:整机结构合理,单元电路设置符合控制原理实验要求,参数改变灵活,排题方便;选用进口高精度运算放大器0P07,它具有高增益,输入失调电压、电流较一般产品小,由它组成的加法器、积分器的零点积分漂移较小;操作面板上设置了复位键,能方便地消除积分器电容上的残余电荷,从而提高了本机重复运算的精度;自带双面双量程电压表,测量、调整方便;

9、电脑或手持编程器(用户自备或代购)

三、技术指标

1、电源

1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。

1.2电源输出:有保险丝和漏电保护开关二级保护功能。输出交流220V工作电压有高精度电流表与电压表指示

A:直流电压+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

B: 直流电压24V/2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

C:低压直流稳压电源,电压+12V/-12V输出,电流2A

D: 0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。

E:恒流源,提供0-20mA恒流源 F:单相市电输出,供用户自备仪器使用。
