2024年10月30日

自动化生产线实训考核系统,自动化生产线实训考核设备

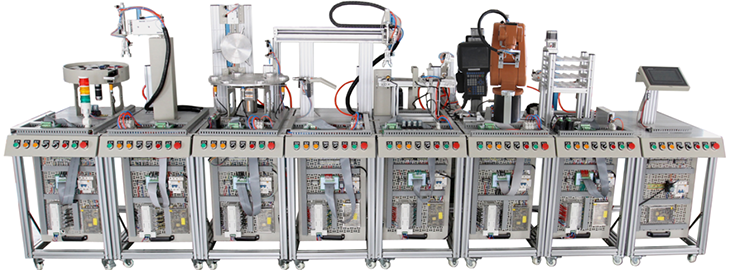

SBRX-1自动化生产线实训考核系统

一、产品概述：

自动化生产线实训考核系统是一种最为典型的机电一体化、自动化类产品，它是为职业院校、教育培训机构等而研制的，它适合机械制造及其自动化、机电一体化、电气工程及自动化、控制工程、测控技术、计算机控制、自动化控制等相关专业的教学和培训。它接近工业生产制造现场基础上双针对实训教学进行了专门设计，强化了各种控制和工程实践能力。自动化生产线实训考核系统是一种最为典型的机电一体化、自动化类产品，它是为职业院校、教育培训机构等而研制的，它适合机械制造及其自动化、机电一体化、电气工程及自动化、控制工程、测控技术、计算机控制、自动化控制等相关专业的教学和培训。它接近工业生产制造现场基础上双针对实训教学进行了专门设计，强化了各种控制和工程实践能力。系统包含了机电一体化专业中的气动、电机驱动与控制、双系统PLC、变频器、触摸屏、传感器等多种控制技术，适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训。

二、技术参数：

1、输入电源：单相三线AC220V ±10% 50Hz

2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3、装置容量：＜1.5kVA

4、设备外型尺寸：410cm×180cm×150cm

5、单站工作台尺寸：880mm×470mm×1500mm

三、系统组成：

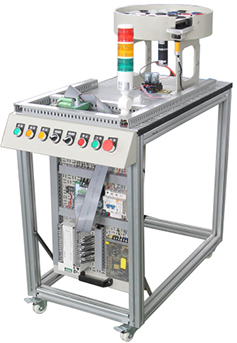

（一）上料检测单元

由料斗、回转台、货台、螺旋导料机构、平面推力轴承、直流减速电机（10W/24V 5r/m）、工件滑道、提升装置、计数开关、光电开关、单杆气缸、电气安装板等组成。主要完成将工件从回传上料台依次送到检测工位，提升装置将工件提升并检测工件颜色。

主要技术指标：

名称	型号规格	数量	参考图
工作台	860mm×580mm	1
供电电源/工作电压	AC220V 50Hz /DC24V 4.5A	1
工作气压	0.5MPa
PLC模块1	S7-1200 CPU 1214C AC/DC/RLY	1
PLC模块2	欧姆龙CP1H-X40DR-A	1
单杆气缸	行程：75mm	1
直流减速电机	10W/24V 5r/m	1
检测传感器	光电漫反射检测距离50-300mm、磁感式	4

实训内容：

1、第一站气动元件学习

2、第一站传感器实验

3、第一站机械安装调试实验

4、电气回路实验（一）

5、PLC基本指令学习和实际应用实验（一）

6、第一站上料程序控制实验

7、第一站系统故障检测实验

8、第一、二站联网程序控制实验（一）

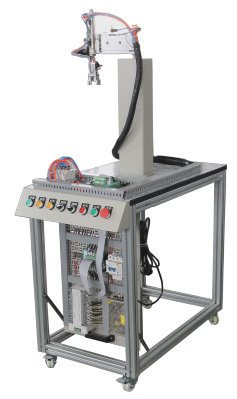

（二）搬运站

由机械手、横臂、回转台、机械手爪、配重块、旋转气缸等组成，主要完成对工件的搬运。

主要技术指标：

名称	型号规格	数量	参考图
工作台	860mm×470mm	1
供电电源/工作电压	AC220V 50Hz /DC24V 4.5A	1
工作气压	0.5MPa
PLC模块1	S7-1200 CPU 1214C AC/DC/RLY	1
PLC模块2	欧姆龙CP1H-X40DR-A	1
旋转气缸	0～180°	1
双联气缸	行程：100mm	1
平行气夹	缸径:16mm	1
单杆气缸	行程：45mm	1
检测传感器	磁感式	7

实训内容：

1、第二站气动回路学习

2、第二站传感器实验

3、第二站机械安装调试实验

4、电气回路实验（二）

5、PLC基本指令学习和实际应用实验（二）

6、第二站搬运程序控制实验

7、第二站系统故障检测实验

8、第二、一站联网程序控制实验（二）

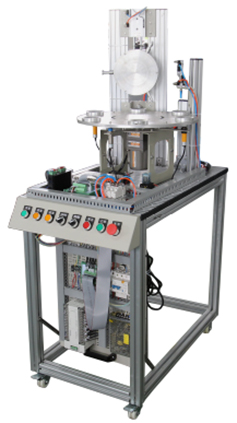

（三）加工站

由6工位旋转工作台、平面推力轴承、直流减速电机（10W/24V 5r/m）、刀具库（3种刀具）、升降式加工系统、加工组件、检测组件、光电传感器、转台到位传感器、步进电机、步进电机驱动器、电气挂板等组成。主要完成物料加工和深度的检测。工件在旋转平台上被检测及加工。旋转平台由直流电机驱动。平台的定位由继电器回路完成，通过电感式传感器检测平台的位置。工件在平台并行完成检测及钻孔的加工。在进行钻孔加工时，夹紧执行件夹紧工件。加工完的工件，通过电气分支送到下一个工作站。

主要技术指标：

名称	型号规格	数量	参考图
工作台面	860mm×470mm	1
供电电源/工作电压	AC220V 50Hz/DC24V 4.5A	1
工作气压	0.5Mpa
PLC模块1	S7-1200 CPU 1214C AC/DC/RLY	1
PLC模块2	欧姆龙CP1H-X40DR-A	1
直流减速电机	10W/24V 5r/m	1
步进电机	三相2.8A 步距角1.2°	1
步进电机驱动器	M556 DC18-50V供电 ,10000脉冲/圈	1
双导杆气缸	行程：75mm	1
单杆气缸	行程：45mm	2
检测传感器	光电、电感、磁感式	10

实训内容：

1、第三站气动元件学习

2、第三站传感器实验

3、第三站机械安装调试实验

4、电气回路实验（三）

5、PLC基本指令学习和实际应用实验（三）

6、第三站多工位工作台程序控制实验

7、第三站系统故障检测实验

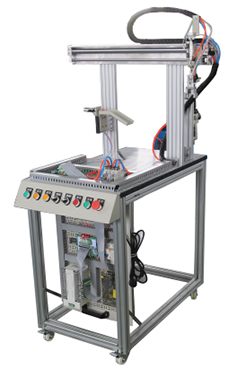

（四）搬运单元

由机械手、直线移动机构、无杆气缸、薄型气缸、单杆气缸、平行气夹、工业导轨、电气安装板等组成，主要完成对工件的提取及搬运。提取装置上的气爪手将工件从前一站提起，并将工件根据前站的工件信息结果传送到下一单元。本工作单元可以与其他工作单元组合并定义其他的分类标准，工件可以被直接传输到下一个工作单元。

主要技术指标：

名称	型号规格	数量	参考图
工作台	860mm×470mm	1
供电电源/工作电压	AC220V 50Hz/DC24V 4.5A	1
工作气压	0.5MPa
PLC模块	S7-1200 CPU 1214C AC/DC/RLY	1
薄型气缸	行程：50、90mm	2
单杆气缸	行程：30mm	1
平行气夹	缸径:16mm	1
检测传感器	磁感式	7

实训内容：

1、第四站气动元件和回路学习

2、第四站传感器实验

3、第四站机械安装调试实验（四）

4、电气回路实验（四）

5、PLC基本指令学习和实际应用实验

6、第四站机械手搬运程序控制实验

7、第四站系统故障检测实验（四）

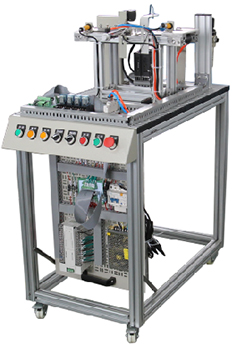

（五）传送带站

由输送带、检测机构、推料气缸、分拣料槽、交流电动机、变频器、同步带轮、光电传感器、色标传感器等组成，主要完成对工件的输送及分拣。

主要技术指标：

名称	型号规格	数量	参考图
工作台	860mm×470mm	1
供电电源/工作电压	AC220V 50Hz/DC24V 4.5A	1
工作气压	0.5MPa
PLC模块1	S7-1200 CPU 1214C AC/DC/RLY	1
PLC模块2	欧姆龙CP1H-X40DR-A	1
变频器	FR-D720-0.4KW AC220	1
检测传感器	光电、光纤、磁感式、色标	4

实训内容：

1、第五站气动元件和回路学习

2、第五站传感器实验

3、第五站机械安装调试实验（五）

4、电气回路实验（五）

5、PLC基本指令学习和实际应用实验

6、第五站工件传送程序控制实验

7、第五站系统故障检测实验（五）

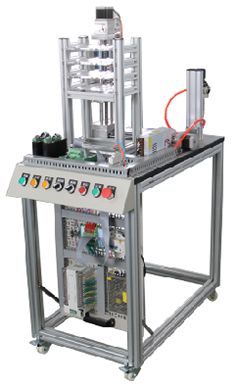

（六）分类单元

由步进电机、步进电机驱动器、滚株丝杆、立体库、推料气缸、电感传感器、电磁阀、电气安装板等组成。主要完成对成品工件分类存储。

主要技术指标：

名称	型号规格	数量	参考图
工作台面	860mm× 470mm	1
供电电源/工作电压	AC220V 50Hz/DC24V 4.5A	1
工作气压	0.5MPa
PLC模块1	S7-1200 CPU 1214C DC/DC/DC	1
PLC模块2	欧姆龙CP1H-X40DT-D	1
步进电机驱动器	64细分	2
步进电机	1.5A 角距：1.8度	2
单杆气缸	行程：45mm	1
滚珠丝杆	行程≥320mm	2

实训内容：

1、第六站气动元件和回路学习

2、第六站机械安装调试实验

3、电气回路实验（六）

4、PLC基本指令学习和实际应用实验（六）

5、第六站工件分类程序控制实验

6、第六站系统故障检测实验

7、步进电机驱动控制实验

（七）触摸屏监控单元：

采用昆仑通态TPC7032 ，7英寸真色彩等组成，主要完成监视各分站的工作状态并协调各站运行，完成工业控制网络的集成。总线结构采用RS485网络通信，使各站之间的控制信息和状态数据能够实时相互交换。每站均配编程电缆一根。

四、实训项目：

1、了解传感器的应用

2、观察气动元件的应用

3、掌握PLC控制技术

模块式柔性自动化生产线实训系统八个工作站各自都有一套PLC主机，可分成八个完全独立的工作站进行实训，在对各单元生产工艺和电气控制系统的构成熟悉后，通过PLC编程可完成：
