SBXNY-010整车故障设置与检测平台
A.整车故障设置与检测平台
一、产品简介
采用纯电动汽车原车插接器实物制作,无损原车部件与线束,包括电机控制MCU、电池电控BMS、VCU控制、车载充电系统插接器及专用线束,通过专用线束与车辆连接,可直接在检测台面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等,可完成电动汽车整车控制及驱动传动系统（电机控制MCU、电池电控BMS、VCU控制、车载充电系统）相关的实验实训内容。
二、功能特点

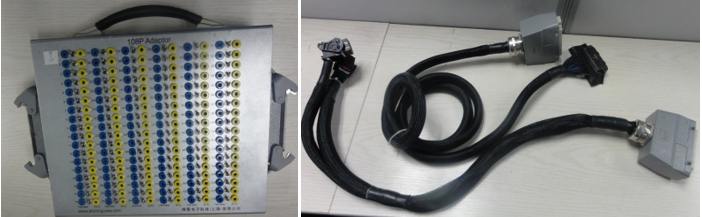

1.通过专用线束与车辆连接(订制连接线束,无损原车部件与线束),断开专用线束后车辆功能完整。新能源整车检测与诊断实训台与本次采购的新能源整车联动使用(二手吉利2018款EV450进取型)。
2.车辆结构完整,各控制系统、传感器、执行器齐全,可正常运行。
3.可通过原车仪表显示整车动、静态信号参数。
4.配备新能源汽车电机控制MCU、电池电控BMS、VCU控制、车载充电系统原理教学板。

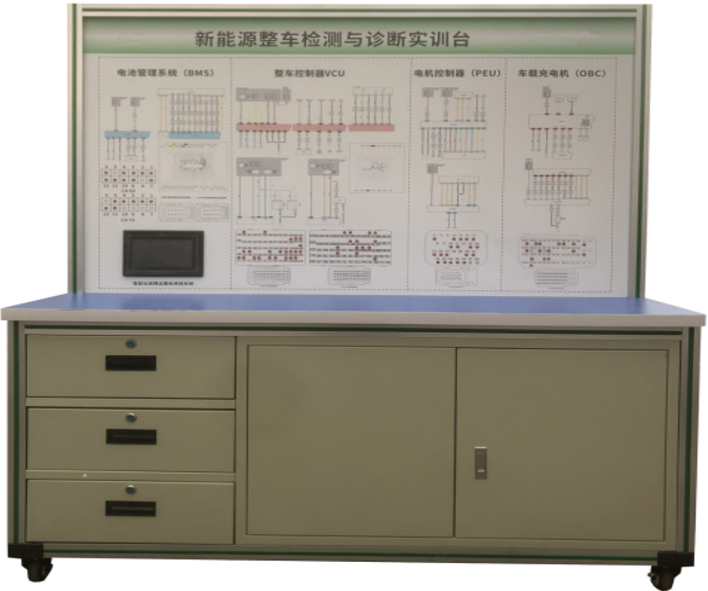

5.实训台面板采用带检测端子的原理面板：面板打印有永不褪色的彩色控制单元和执行器、传感器端子图；并安装传感器与执行器的检测端子。
6.可以实现多名学员同时进行车辆高技术的维修诊断实训。
7.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建（带钢制抽屉3只,双开门储物柜）,耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,台面装配32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。
8.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点24个。
9.配套实训指导书等教学资料,完整讲述工作原理,实训项目,故障设置及分析等要点。
10.★配套在线教育课程开放平台（具有软件著作权,配1个登录帐号）:
1）本系统是互通教学多元化管理平台,将用户传统的各个平台系统实施整合,集中互通管理,解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台,真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发,在pc端win系统上运行（win7、win8、win10,注不包含win xp）软件。
三、技术规格
1.外形尺寸（mm）：1500×700×1700mm(长×宽×高)
2.面板外形尺寸（mm）：1488×948mm（长*宽）
3.移动脚轮：100*60mm
4.工作温度：-40℃～+50℃
四、实训（实验）项目
1.实现新能源汽车电机控制MCU、电池电控BMS、VCU控制、车载充电系统各项目实训
2.各控制器模块的结构和工作原理；
3.各控制器的检测；
4.新能源汽车故障码的读取方法；
5.分析新能源汽车故障现象,掌握新能源汽车故障排除方法。
6.新能源汽车维修与保养实训。
7.新能源汽车大赛培训实训。
8.PEU电源系统的数据分析和故障诊断
9.PEU互锁信号的数据分析和故障诊断
10.PEU P-CAN总线的数据分析和故障诊断
11.PEU电机温度传感器的数据分析和故障诊断
12.PEU旋变传感器的数据分析和故障诊断
13.DC/DC直流充电控制的数据分析和故障诊断
14.DC/DC直流充电输出的数据分析和故障诊断
15.VCU电源系统的数据分析和故障诊断
16.VCU制动灯开关的数据分析和故障诊断
17.VCU电子换挡器的数据分析和故障诊断
18.VCU互锁信号的数据分析和故障诊断
19.VCU B-CAN总线的数据分析和故障诊断
20.VCU P-CAN总线的数据分析和故障诊断
21.VCU唤醒信号的数据分析和故障诊断
22.VCU模式开关的数据分析和故障诊断
23.VCU加速踏板传感器的数据分析和故障诊断
24.VCU冷却系统的数据分析和故障诊断
25.OBC P-CAN总线的数据分析和故障诊断
26.OBC温度传感器的数据分析和故障诊断
27.BMS电源系统的数据分析和故障诊断
28.BMS P-CAN总线的数据分析和故障诊断
29.BMS唤醒信号的数据分析和故障诊断
30.BMS碰撞信号的数据分析和故障诊断
31.BMS充电状态信号的数据分析和故障诊断
32.直流充电插座CAN总线的数据分析和故障诊断
33.直流充电插座连接确认信号的数据分析和故障诊断
34.直流充电插座充电唤醒信号的数据分析和故障诊断
35.直流充电插座温度传感器的数据分析和故障诊断
36.新能源汽车大赛培训实训。
五、基本配置
1.故障设置控制器1套；
2.新能源整车在线检测实训台1套；
3.考核系统1套；
4.专用对接线束1套。
B.纯电动汽车实训整车

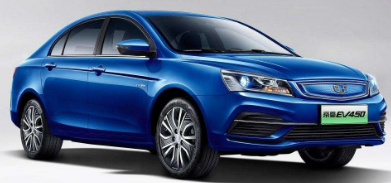

吉利2018款EV450进取型
纯电动汽车实训整车技术参数要求：
长宽高分别为4631mm、1789mm、1495mm,轴距为2650mm。
带有主驾驶座椅记忆功能、前排主驾驶座椅加热功能、无钥匙进入、一键启动、电子挡杆、自动空调、空气净化装置、G-Link手机交互系统、G-Netlink智能车载系统等。
搭载了一台最大功率为120kW(163Ps)的永磁同步驱动电机,峰值扭矩为250Nm,综合工况下的续航里程超过400km。
配备了一块容量为52千瓦的三元锂电池组,搭配ITCS电池智能温控管理系统,在快充的模式下0.1小时充10%的电量,在慢充的模式下则需要9小时才能充满。
其他要求：免费提供电子档维修手册一份。
1、技术特点
1.1能源类型：纯电动；续航里程：400km；电机类型：永磁同步电机；最大功率：120 kw；电池类型：三元锂电池；电池容量：153Ah。车辆尺寸：4631*1789*1495,车身结构：4门5座三厢车,最高车速：140km/h
驱动电机数：单电机,电机布局：前置,快充时间0.5h,慢充时间：9h,快充电量80%,电池组保质期：八年或15万公里,档位个数：1,变速箱类型：固定齿比变速箱,驱动方式：前置前驱,悬架类型：前麦弗逊式独立悬架,后 扭力梁式独立悬架,车体结构：承载式,制动器类型：前 通风盘式,后 盘式,驻车制动类型：电子驻车,前后轮胎规格：250/50 R17,胎压监测功能、有,天窗类型：电动天窗,轮圈材质：铝合金,要是类型：遥控钥匙,方向盘位置调节：手动上下调节,多功能方向盘,内置行车记录仪,主驾驶座位电动座椅,8英寸中控彩色触控液晶屏幕,
1.2具备高压配电保护、继电器状态检测保护、预充电检测和主动放电安全管理、绝缘检测安全管理、碰撞安全管理、物理隔离保护、互锁检测等保护策略。
1.3搭载"能效金三角"高效动力系统,采用轻量化高能智控电池系统及ITCS2.0智能温控系统；配置HEDS高效电驱系统；配置智能高效精敏电控系统。
1.4配备充电站快充、家用快充盒、家用慢冲盒、充电站慢充、应急线充5种充电模式,便于用户根据不同充电环境选择最佳充电途径。
