Z3050摇臂钻床电路智能实训考核台,摇臂钻床电气技能实训考核装置

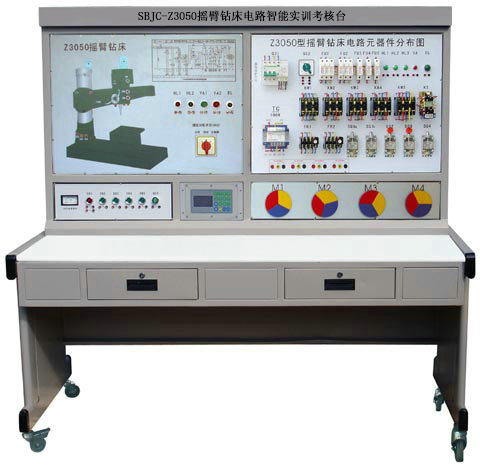

SBJC-Z3050摇臂钻床电路智能实训考核台

一、概述

Z3050摇臂钻床电路智能实训考核台,摇臂钻床电气技能实训考核装置,是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器,所以可作为社会电工类职业培训中机床电气维修方面的实习设备,同时也是职业资格培训考核中选用的设备。提高学生的动手能力,并克服以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备,达到了耗资少、教学效果显著的目的。

二、适用范围

Z3050摇臂钻床电路智能实训考核台适用Z35摇臂钻床电气控制的模拟于Z35摇臂钻床电气故障排除的技能考核。

三、技术性能

1、输入电源：三相四线（～380V±10% 50Hz）

2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔<4000m

3、装置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

四、装置的基本装备

1、电源控制面板（铝质面板）

（1）交流电源（带有漏电保护措施）提供三相交流电源（380V）

（2）人身安全保护体系

屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断电源,确保实验进程安全。屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。

2、主令控制及图示板（铝质面板）

面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。

面板上印有Z3050型摇臂钻床立体示意图,可以很直观地看出Z3050型摇臂钻床的外形轮廓。

3、元器件安装板

面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。

4、三相异步电动机

4只380V三相鼠笼异步电动机,分别用作主轴电动机、冷却泵和快速移动电动机。

5、智能型故障设置与大屏幕液晶答题器：

操作单元：

操作单元电路板（与显示屏一体）、键盘。

操作单元采用多重保护设计；双电源直流12V输入；128X64LCD显示；8路开关量报警输入,最多48路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；

有报警时显示屏提示。

主要有以下操作功能：

（1）学生入口：学生解除故障时使用,可以查询考核剩余时间。

（2）教师入口：设置故障、解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。

（3）分数查询：查询学生的当前得分情况。

（4）学号查询：查询教师通过计算机设置的学号。

（5）设备号查询：查询本机设备地址,每个操作单元有唯一的设备地址。

（6）考核时间开始：用于教师设置完毕考核时间后,考核开始倒计时。

6、实验桌

实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方；设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构,便于移动和固定,有利于实验室布局。

五、实验项目及主要内容

1、学生熟悉常用低压电器的机构、原理；

2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上；

3、提高学生的动手能力的技能操作水平；

4、通过对机床故障排除,完成机床常见故障的排除；

5、可以设置故障点做为维修电工的技能考核台。

SB-Z3050摇臂钻床电路智能实训考核台

一、概述

Z3050摇臂钻床智能培训考核鉴定设备由多种电气元器件组成各种电气控制线路,智能答题器、网络通讯模块等组成的智能答题器和实训考核台等构成,集技能培训与考核等功能为一体。故障点的产生采用计算机网络技术,考核系统自动完成评分、恢复故障等功能,机床的工作原理及动作完全可以独立进行。可以在Z3050摇臂钻床智能培训考核鉴定设备上进行各种电气故障的检查、排除的教学与实训。

序号	名称	型号/规格	单位	数量	备注
1	电控柜	80×60×170cm	台	1
2	空气开关	12N DZ20Y-100/3330	只	1
2	空气开关	DZ47-60 10A? 2P	只	2
3	急停开关	LAY3	只	1
4	按钮	LA19-11	只	7	红2只、绿5只
5	主令开关	LS2-2	只	1
6	万能开关	LW5D-16/3	只	1
7	熔断器	RT14-20 1P	只	2
8	指示灯	AD11-25/40黄36V	只	1
9	微电机	红36V	只	2
		红380V	只	1
		绿36V	只	3
		220V	只	4	红2只、绿黄各一只
		6V? 6转	只	3
10	变压器	150W380V/127V 36V	只	1
11	时间继电器	15W/220V 6V	只	1
11	时间继电器	JS7-2A?? 127V	只	5
12	交流接触器	CJ20-10? 127V	只	5
13	行程开关	LX19K-B	只	2
14	热继电器	JR36-20?? 0.35A	只	2
15	微动开关	KW7-2	只	6
16	继电器	HH53P??? AC127V	只	6
17	线路板	B2416	只	1
18	铜柄		只	3
19	电压表	6L2? 450V	只	1
20	三相电机	JW5014带接线排	只	4
21	故障板	A6368	块	1
22	无线智能答题器		块	1
