SB-381D型液压元件拆装综合实训装置
一、液压元件拆装综合实训装置设备概述
液压元件拆装综合实训装置采用敞开式结构的操作板，可以对各执行元件进行拆装实训实验，为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。同时台面上还设有小元器件盒，以防止零件的丢失，由于拆装会不同程度的损坏桌面故设了一块拆装垫块。实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原理的了解，并能对液压元件的加工及装配工艺有一定的认识。具有很强的实操性。适合各职业院校机电类专业"液压传动"、"液压与气动传动"等课程的实训教学需要。

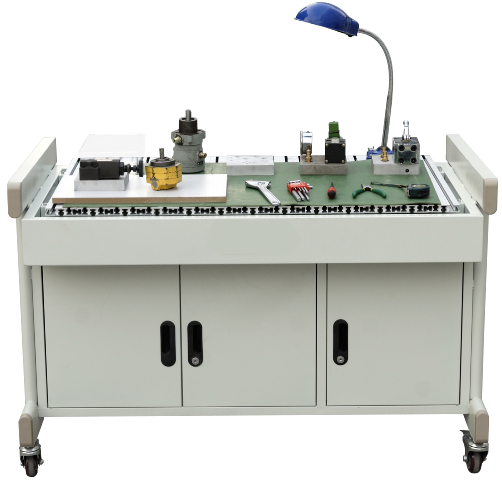

液压元件拆装综合实训装置图片
二、液压元件拆装综合实训装置的技术指标
1.电源： AC 220V 50 Hz；
2.外形尺寸：长×宽×高＝1230mm×700mm×820mm；
3.整机容量：≤1 kVA；
4.工作环境温度：－5℃～40℃；
5.工作湿度：≤90%(40℃时)．
6.安全保护措施：安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、液压元件拆装综合实训装置的特点：
该实训装置的特点：
1.可以对工业液压元件进行拆装实验。
2.为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。
3.台面上还设有小元器件盒，以防止零件的丢失。
4.设计了一块拆装垫块防止拆装时损坏桌面。
5.设有抽屉、机床台灯、交流电源插座。
6.实训屏采用金属框架制作，表面为双层亚光密纹喷塑工艺处理。
四、液压元件拆装综合实训装置的实训内容：
设备可完成的实训项目：
1.油泵拆装实验
2.液压油缸拆装实验
3.方向阀拆装实验
4.压力阀拆装实验
5.流量阀拆装实验
五、液压元件拆装综合实训装置配置清单
|
序号 |
名称 |
型号/规格/编号 |
单位 |
数量 |
备注 |
|
1 |
实训桌 |
1230x700x820mm |
台 |
1 |
鉄质双层亚光密纹喷塑结构 |
|
2 |
齿轮泵 |
CB-B10 |
台 |
1 |
|
|
3 |
轴向柱塞泵 |
5MCY14-1B |
台 |
1 |
|
|
4 |
轴向柱塞马达 |
5MCM14-1B |
台 |
1 |
|
|
5 |
直动式溢流阀 |
DBDH6P10B/25 |
只 |
1 |
|
|
6 |
减压阀 |
DR10-4-50B/100Y |
只 |
1 |
|
|
7 |
节流阀 |
DVP10 |
只 |
1 |
|
|
8 |
调速阀 |
2FRM6A76-2XB/16QM |
只 |
1 |
|
|
9 |
液控单向阀 |
SV10PA1-30B |
只 |
1 |
|
|
10 |
三位四通换向阀 |
4WE6E61B/CG24N9Z5L |
只 |
1 |
|
|
11 |
双作油缸（双出杆） |
100mm |
只 |
1 |
|
|
12 |
卷尺 |
3M |
把 |
1 |
|
|
13 |
卡簧钳 |
PLIERS |
把 |
1 |
|
|
14 |
内六角扳手 |
BM-C9 |
把 |
1 |
9PC球头加长镀铬 |
|
15 |
活动扳手 |
6”-150mm |
把 |
1 |
|
|
10”-250mm |
把 |
1 |
|
||
|
16 |
拆装垫块 |
440mmX256mmX150mm |
块 |
1 |
木板 |
|
17 |
橡胶板 |
厚 2mm |
张 |
1 |
|
|
18 |
光盘 |
|
张 |
1 |
|
|
19 |
实训指导书 |
硕博实训指导书 |
本 |
1 |
|
|
20 |
塑料壶 |
5斤 |
个 |
1 |
接废油 |
|
21 |
机床工作灯 |
J04-1 |
台 |
1 |
|
|
22 |
4分管 |
|
米 |
1 |
废油管 |
|
23 |
子弹头三插 |
|
个 |
1 |
|
|
24 |
工具箱 |
|
个 |
1 |
|
|
25 |
台虎钳 |
QT-100 |
个 |
1 |
|
|
26 |
元件盒 |
|
个 |
1 |
放小件 |
