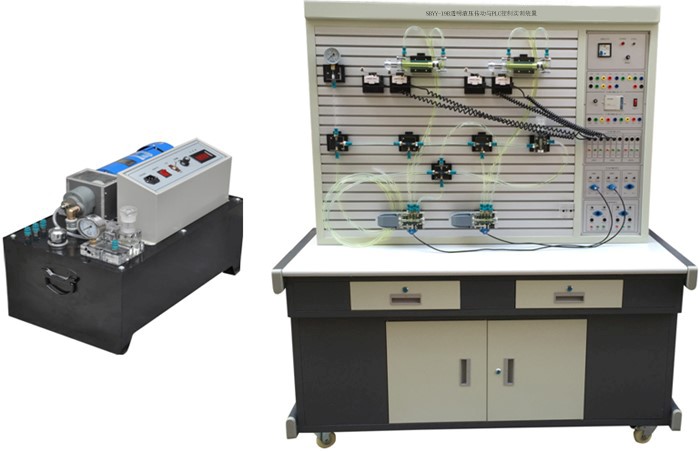

SBYY-19B透明液压传动与PLC控制实训装置

液压技术实验台,液压实验装置,液压PLC控制实验台,液压技术实训装置,气动与液压实验台,液压元器件实验台,液压拆装实验台,液压技术,透明液压PLC控制实训装置,液压实验台是机械设计制造及其自动化等专业的液压与气动技术课程的实验任务,培养学生在实际工程设计中液压控制的综合分析和应用能力。透明液压传动PLC控制实训装置,根据高等院校机电一体化教学大纲要求,在上海硕博公司专利产品透明液压传动演示系统的基础上广泛征求专家、教授与老师的意见,采用了开放型综合实验台结构,经不断创新改进研制而成的,是目前液电控制最理想的实验室设备、即可用于初学者的学习实验实训,也可用于职工的技能培训；可以加强学员深入掌握专业知识,提高解决实际问题能力、广泛用于学校、部队、军事、院校、机械、汽车、船舶、医疗、航空、钢铁、化工、电力、石油、机械工程等各个领域。

一、主要技术参数

1、电源：AC220V允差±l0%,50Hz；

2、直流电源输入AC220V输出DC24V/3A

2、装置容量：≤1kVA；

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、外形尺寸：1500mm×650mm×1750mm

6、液压泵站：

（1）系统额定压力0.8MPa；

（2）定量齿轮泵-电机1套：采用内轴一体式安装,结构紧凑,噪音低；定量齿轮泵：额定流量6L∕min,压力2.5 MPa；电机：功率450W,调速范围0－1500r/min,外型尺寸：630mm×380mm×500mm

（3）油箱：公顷容积45L；附有油温液位计、过滤器、空气滤清器、耐震压力表,L-HL46号液压油；

7、液压元件：

采用透明工艺加工而成,最大工作压力2.0MPa。每个透明液压元件皆配有底板,可方便、随意地安放在操作面板上。油路搭接采用快换接头,而且采用透明软管,可清晰直观看见油路的流动,不漏油。

8、电器控制单元：

（1）PLC主机模块：主机选用三菱FX1S-20MR主机,12路DC输入／8路继电器输出。

（2）配有控制模块：电源模块,PLC控制模块,继电器控制模块,控制按钮模块,液压元件独立模块等。

9、电磁换向阀：AC24V吸力3mpa

二、主要特点

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。

3、配备全常用液压元件：每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽形式的铝合金型材结构）。油路搭接采用快换接头,拆接方便,不漏油。

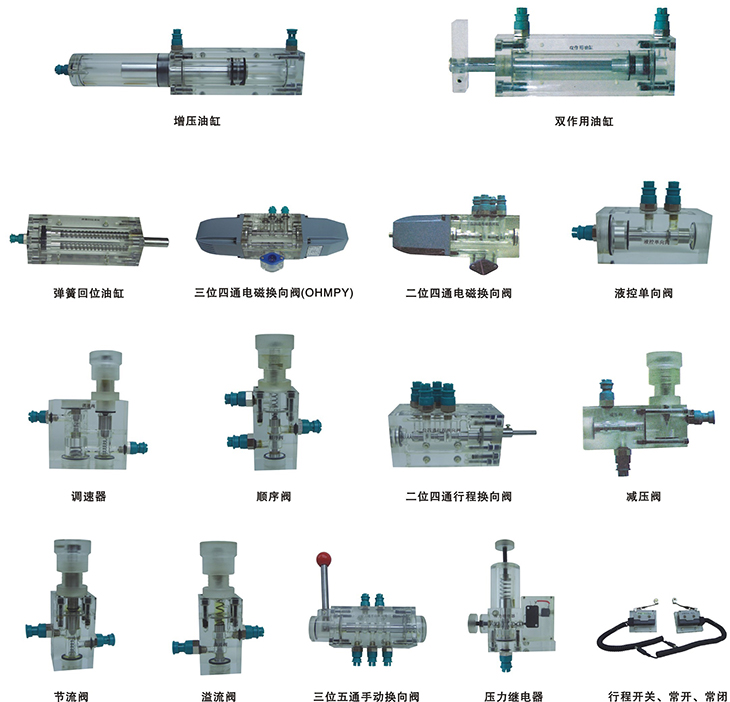

4、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

5、通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活实现其功能。

6、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

序号	名称	型号	数量
1	实训桌		1张
2	实训台		1台
3	PLC主机模块	三菱FX1S-20MR	1块
4	电源模块		1块
5	继电器控制模块		1块
6	PLC控制按钮模块		1块
7	双作用油缸（带行程撞块）	透明元件	2只
8	二位二通电磁换向阀	透明元件	1只
9	二位四通电磁换向阀	透明元件	2只
10	三位四通电磁换向阀（O型）	透明元件	1只
11	三位四通电磁换向阀（H型）	透明元件	1只
12	三位四通电磁换向阀（M型）	透明元件	1只
13	弹簧回位油缸	透明元件	1只
14	增压油缸	透明元件	1只
15	辅助油箱	透明元件	1只
16	单向阀	透明元件	2只
17	液控单向阀	透明元件	2只
18	溢流阀（直动式）	透明元件	2只
19	溢流阀（先导式）	透明元件	1只
20	节流阀（直动式）	透明元件	1只
21	调速阀	透明元件	2只
22	顺序阀	透明元件	2只
23	减压阀	透明元件	1只
24	二位四通行程换向阀	透明元件	1只
25	三位五通手动换向阀	透明元件	1只
26	压力继电器	透明元件	1只
27	压力表	透明元件	3只
28	三通接头	透明元件	7只
29	四通接头	透明元件	3只
30	行程开关（常开）		2只
31	行程开关（常闭）		2只
32	透明液压皮管		20米
33	油盘		1只
34	油箱		1只
35	空气过滤器		1只
36	吸油过滤器		1只
37	油温液位计		1只
38	机泵组		1套
39	L-HL46号液压油		15kg
40	电磁阀通用连接线		3条
41	压力继电器插头线		1条
42	编程电缆（适配器）	三菱	1条
43	工具		1套
44	快速油接头		5只
45	透明液压实训说明书		1册
46	PLC编程软件、程序	光盘	1盘
