2024年8月17日

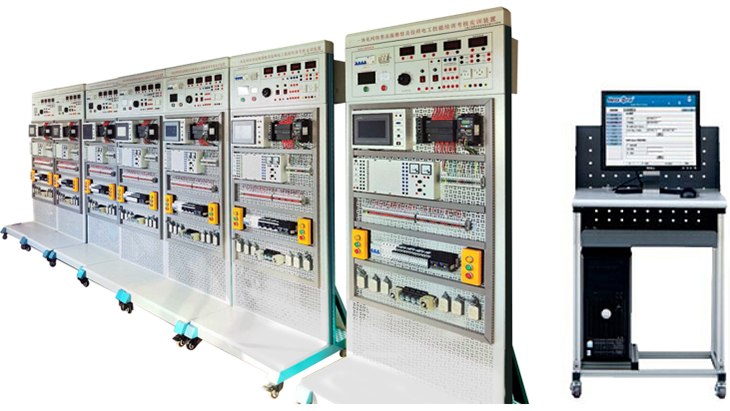

SBWXJ-01G1型一体化网络型高级维修及技师电工技能培训考核实训装置

一、概述

一体化网络型高级维修及技师电工技能培训考核实训装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的,它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路,通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足技师技术及中、高级维修电工考核大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

二、装置特点：

1.电气控制线路元器件都装在网孔板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源,即可投入使用；

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统,并可满足维修电工的安装、调试、故障分析及排除的技术要求；

4.装置设有电压型和电流性漏电保护器,能确保操作者的人生安全；

5.主要工控元器件都通过导线引到接插两用接线端子上,学生接线时只需在端子上进行插线或接线,有利于保护元器件；

6.通过走线槽进行走线,进行工艺布线训练。

三、技术性能：

1.输入电压：三相四线（或三相五线）～380V±10%? 50Hz

2.工作环境：温度-10～＋40℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：框架：800×600×1900mm,电脑桌：600×550×1100mm

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基本配置及功能

(一) DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构,钢制质面板。为实验提供交流电源、低压直流电源及各种测试仪表等。

具体功能如下：

1、交、直流电源

(1)直流稳压电源：24V/5A一路,＋5V/0.5A一路,具有短路软截止自动恢复保护功能。

(2)交流电源：

①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；

②、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1)交流电压表：数显0～500V交流电压表一只,精度0.5级。

(2)交流电压表：数显0～5A交流电流表一只,精度0.5级。

（3）直流电压表：数显0～200V直流电压表一只,精度0.5级。

（4）直流电流表：数显0～2A直流电流表一只,精度0.5级。

4、整流二极管：IN5408四只

★5、实验室智慧用电安全控制系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

1）、智能终端：智能电源管理系统以32位ARM为核心,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能监控实验室电源的故障类型和故障次数；学生通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止！

2）、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。

3）、PC端软件：每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关。

序号	名称	单位	数量	备注
1	维修电工实训考核台架	台	1	外形尺寸：800mm×700mm×1900mm；材料：钢铝结构；符合国家相关环保要求；输入电压：AC? 380 V±10%? 50 Hz三相五线；容量：＜1.5 kVA；
2	电气控制实训单元挂箱及电机	套	1	配套元器件,包含交流接触器、热过载继电器,时间继电器、按钮开关、行程开关等。
		台	1	DJ-01	单相电容起动电动机,交流220V
				DJ02	三相鼠笼电动机AC220V（Y）
				DJ03	三相鼠笼电动机AC380V（Y/△,带速度继电器）
				DJ04	双速异步电动机AC380V（△/YY）
3	变频器实训单元	套	1	西门子V20变频器,带有RS485通讯接口及BOP操作面板。
4	PLC主机单元	套	1	配CR40主机,集成数字量I/O（24路数字量输入,16路数字量输出）,RS-485通讯口,通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
5	PLC虚实结合控制实训模块	块	1	包含模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训（不少于36实训模块）,指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能。
6	触摸屏单元	块	1	配置昆仑通态触摸屏TPC7062TI
7	电机导轨及光码盘测速系统	1	套	含光码盘测速系统（配有高精度光电编码器）一套,电机导轨1幅,道轨平整度好,无应力变形,同心度好。
8	通讯编程电缆	1	根	用于PLC主机与PC机通讯
9	工控组态软件	1	套
10	电工连线	套	1	20根：长1000mm黄6条、绿6条、红6条、黑2条； 10根：长600mm黄2条、绿2条、红2条、蓝2条、黑2条。
11	常用工具	套	1	一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。
12	实验说明书	套	1	指导学生实训
13	交换机	台	1	5口交换机
14	监控摄像头	只	1	全室一个
