SBBP-02变频调速与运输分流控制装置
（1）装置介绍
变频调速与运输分流控制装置主要元器件由传感器、气缸、气动电磁阀、三相电机、变频器等组成。通过变频器对传送带电机进行速度调节,并把传送的物料进行材质与颜色的分辨,将分辨出来的物料用气缸推入到指定的仓位内。适合高等院校机电与自动化课程的教学/实训。开放式教学、在提升趣味性的同时提高学生动手能力是产品的优势；轻便、美观、易学习是产品的特色。

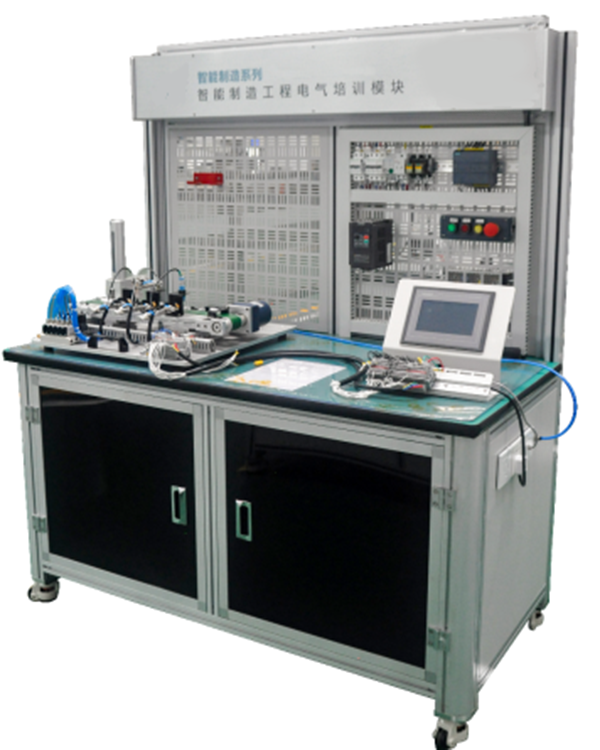

（物料分拣模块参考图）
n主要实验项目：
1)材料识别应用实验；
2)颜色识别应用实验；
3)直流电机驱动控制实验；
4)气动元件控制实验；
5)下料与分拣自动化逻辑编程设计实验。
产品涉及课程：
电机拖动技术、变频控制技术、传感器检测技术、气压传动与控制技术、PLC可编程控制技术及应用等自动化专业课程。
n实训内容：
1）传感器的安装与调试
①电感开关的接线方式、感应材质距离及输出电压的正负；
②电容开关的接线方式、感应材质距离及输出电压的正负；
③光纤开关的接线方式、感应材质距离及输出电压的正负；
④磁性开关的接线方式、感应材质距离及输出电压的正负；
⑤光电对射开关的接线方式、感应材质距离及输出电压的正负。
2）变频器的安装与调试
①变频器参数应用设置；
②变频方向控制；
③变频器外部控制接线实训；
④变频器控制三相电机速度控制。
3）气动回路安装与应用
①气动方向控制回路的安装；
②气动速度控制回路的安装；
③气动三联件的安装与应用；
④推料气缸安装与控制应用。
n主要技术参数：
1)输入电源：AC220V±10%；
2)控制电压: DC24V；
3)整机功率：0.5KW；
4)气源压力：0.75Mpa。
（2）配置参考清单
序号 |
名称 |
型号 |
数量 |
1. |
变频调速与运输分流控制装置 |
铝合金材料制作,采用平带传输机构,气动自动上料机构,气动分料机构,斜式物料滑槽 |
1套 |
2. |
脚垫 |
黑色橡胶 |
4只 |
3. |
把手 |
黑色塑料 |
2只 |
4. |
气缸 |
CDJ2B16-100 |
4只 |
5. |
气缸 |
CDJ2B10-30 |
1只 |
6. |
磁性开关（带绑带） |
CS1-M-020-S-16 |
4只 |
7. |
磁性开关（带绑带） |
CS1-M-020-S-10 |
1只 |
8. |
对射型光电开关 |
DC24V NPN |
1套 |
9. |
光纤传感器 |
DC24V NPN |
1套 |
10. |
电感开关 |
DC24V NPN |
1只 |
11. |
电容开关 |
DC24V NPN |
1只 |
12. |
深沟球轴承 |
61805???? 25/37/7 |
4只 |
13. |
三相电机 |
80YS25DY38/80GK10H |
1只 |
14. |
变频器 |
V20? 0.37KW |
1只 |
15. |
平带 |
1230x50x1.5mm |
1条 |
16. |
二联件 |
GFC200-06-F-1 |
1只 |
17. |
截止阀 |
GZ200-06 |
1只 |
18. |
专用连接支架 |
GA200U-P1 |
1只 |
19. |
弯头 |
Φ6-1/8 |
1只 |
20. |
弯头 |
Φ8-1/8 |
1只 |
21. |
塑料消声器 |
1/4 |
1只 |
22. |
汇流板 |
100M-5F |
1只 |
23. |
二位五通电磁阀 |
4V110-06（DC24V） |
5只 |
24. |
螺纹直通 |
Φ4-1/8 |
10只 |
25. |
弯头 |
Φ6-1/4 |
1只 |
26. |
堵头 |
1/4 |
3只 |
27. |
金属消声器 |
1/4 |
2只 |
28. |
T型三通 |
Φ8 |
1只 |
