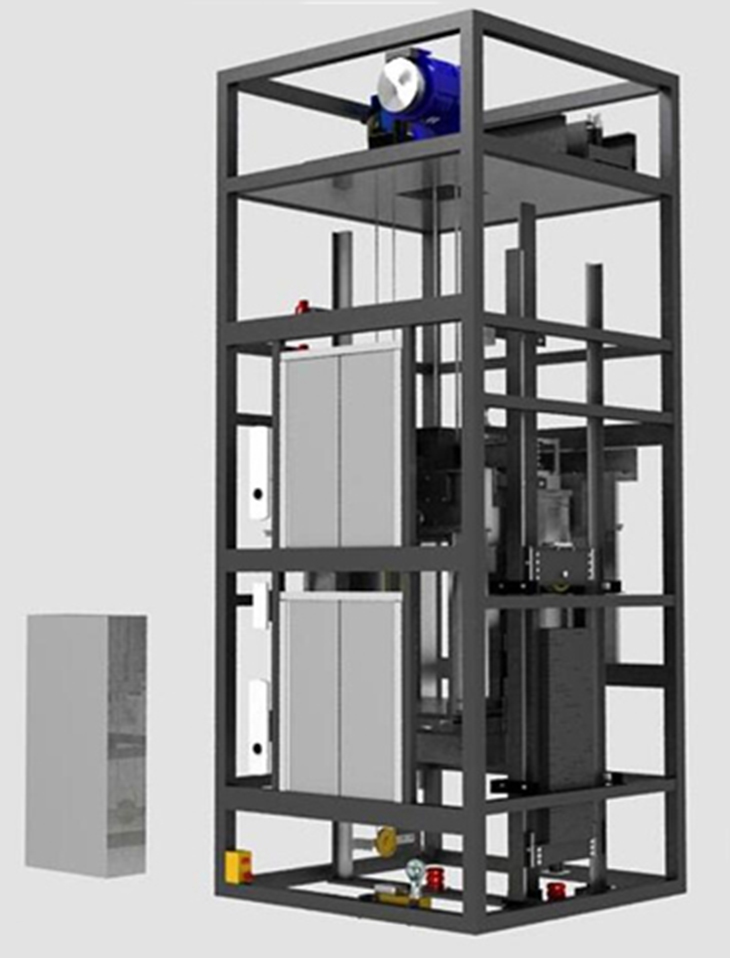

SBDT-03Z有机房电梯实训装置（三层三站）
电梯机房实训装置,模拟机房教学电梯（三层三站）包括架体,控制柜和电源柜,架体为双层框架结构,架体上设置一个曳引机机座,曳引机机座上固定一个曳引机,曳引机一侧的架体上固定一个限速器,限速器上方设置一个盘车手轮和松闸扳手,盘车手轮和松闸扳手固定在墙体上,曳引机的对重从下方架体的两个槽孔中穿过,限速器的对重也从下方架体的槽孔中穿过.本实用新型安装于较大的空间内,结构简单,方便安装和操作,可完美模拟电梯机房的安装现场和模拟电梯应急救援过程,并可结合土建图纸学习机房的现场勘测,使学员及教员可以更好地观察或安装电梯机房内的部件结构和运行状态,学习电梯应急救援过程和土建勘测,方便了电梯机房的教学,印象直观而深刻,提高了机房实训效果.
一、性能指标
1、运行层站：3层3站3门贯通；
2、运行速度：0.4m/s；
3、提升高度：0.5m；
4、开门形式：贯通门；
5、开门宽度：0.6m；
6、电源规格：三相380v/单相220v；
7、拖动形式：变频调速；
8、控制形式：一体化电脑软件控制系统；
9、外形尺寸：长x宽x高1550x1550x3600mm；
10、门机：永磁同步电机、53w/50hz 、180r/min；
11、对重参数：重140KG 配种铁28块；
12、曳引机：曳引比2：1、额定功率1.1kw、额定转速60r/min、电压380v、额定梯速0.5m/s、额定载重量320kg、额定转距170N.M、额定电流3A；
二、主要部件
1、电梯井道
2、轿厢和对重导靴
3、永磁曳引机
4、轿厢
5、对重
6、平层感应器
7、运行限位
8、门机
9、轿门及厅门
10、电梯控制柜
11、轿门控制器
12、内外呼叫器
13、运行层站显示
14、导向轮、反绳轮
15、钢丝及绳头组合
16、安全钳
17、限速器
18、缓冲器
三、故障设置箱（故障控制柜）
四、结构尺寸：
安装尺寸:长×宽×高=1100x1100x3000mm
