新能源汽车电工电子基础教学平台

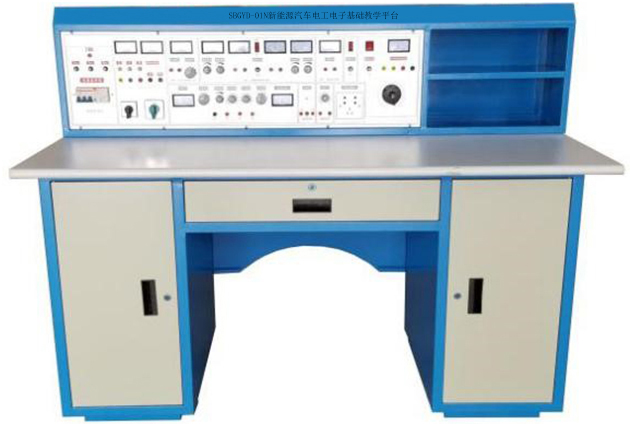

SBGYD-01N新能源汽车电工电子基础教学平台

一、产品的特点:

新能源汽车电工电子基础教学实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

（设备外形参考图片，具体以实物配置为准）

二、适用范围:

适用于高等院校及要求较高的中专、技校、职业学校，可完成新能源汽车电工学、电工原理、电路分析等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。

三、设备技术指标

（1）工作电源：单相三线 AC 220V±10% 50Hz

（2）温度：－10～40℃；环境湿度：≤90%（25℃）

（3）外形尺寸：长×宽×高=1450×700×1250mm（可根据实际要求定做）

（3）整机功耗：≤700V.A

（5）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、实训台基本配置及功能介绍

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：

1.交流电源

(1) 高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。

(2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能，同时还提供带中心抽头双17V交流电源。

2.直流电源

(1) 可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。

(2) 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。

3.测量仪表

数字直流电流表:测量范围：0～2000mA，三位半数显。

数字直流电压表:测量范围：0～30V，三位半数显。

4.功率函数信号发生器/频率计

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

（二）、实训桌

采用铁质双层亚光喷塑结构，右边是仪器存放格。桌子中间是抽屉，放置常用工具，桌子下部左右是元件储存柜，放置实验元器件。桌中央配置通用九孔电路板(尺寸：35×30cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置工具、焊接等）。

（三）、配套工具：

数字式万用表、小十字螺丝刀、小一字螺丝刀、小镊子等常用工具。

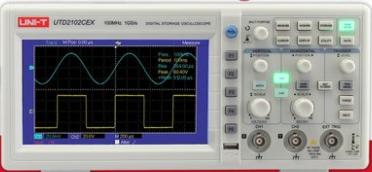

（四）、双踪示波器(优利德100M双通道7寸LCD示波器)带宽：100MHZ；通道：双通道；实时采样率：1GS/S；屏幕：7英寸

NO	配置名称	型号规格	单位	数量	备注
1	学生机头		台	1
2	学生桌		个	1	含电工学基础透明创新实验模块（详见附件清单）
3	学生桌面板		块	1
4	绝缘皮		张	1
5	凳子		张	2
工具1套
（1）	螺丝刀	小一字	把	1
（2）	螺丝刀	大一字	把	1
（3）	尖觜钳		把	1
（4）	数字万用表	VC890D	只	1
（5）	镊子		只	1

透明创新实验模块名称	型号/规格	数量
电阻	0.5Ω	1
电阻	5.1Ω	1
电阻	100Ω	2
电阻	200Ω	1
电阻	300Ω	1
电阻	330Ω	2
电阻	430Ω	1
电阻	510Ω	1
电阻	680Ω	2
电阻	820Ω	1
电阻	1K	2
电位器	470Ω	1
电位器	1K	2
电位器	4.7K	1
电位器	10K	1
电位器	100K	1
电位器	470K	1
电解电容	47UF	2
电解电容	220UF	1
瓷片电容	0.1UF	1
瓷片电容	2UF	1
三极管	3DG6	2
二极管	4007	2
二极管	2AP9	1
集成运放	UA741	2
集成座	14脚	1
直流斩波电路	SG3525触发电路	1
逆变电路	DC-AC	1
IGBT	G4PC50UD	1
CD4011	芯片	1
