仪表照明电路 -助力实训教学> 行业新闻>维修电工实训考核设备
2021年2月25日

仪表照明电路 -助力实训教学,维修电工仪表照明实训装置

仪表照明电路 -助力实训教学
上海硕博公司生产,仪表照明及电气控制实训考核装置,仪表照明电路实训,助力实训教学,仪表照明电路实训考核装置"是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的实训线路购置的实训装置。仪表照明电路实训考核装置是初级、中级维修电工技能考核的理想设备。 通过本实训装置的实训操作,快速掌握该课程的实际应用技术与操作技能,教师在讲清楚电路原理及其注意事项之后,让学生自己动手,把各种接触器、继电器、熔断器、按钮和行程开关等一个个拆卸下来,一边拆卸一边看看它们的基本构成,然后又进行组装。要求一边组装,一边讲述其工作原理,使学生掌握各个元件的基本功能,理实结合,切实提高实训水平。
仪表照明电路实训装置设有电压型漏电保护器和电流型漏电保护器,确保学生的安全。各电源输出均有监示及短路保护等功能,当实训时发生误操作或因接线错误而造成短路时,装置能自动保护,避免烧毁保险丝和损坏电器,保障实训顺利进行,真正做到安全快捷。

SBWX-01D维修电工仪表照明实训考核装置

"维修电工仪表照明实训考核装置"是按照劳动和社会保障部颁发的"工人等级标准""职业技能鉴定"的要求而设计的,该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训装置。而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校对初、中、高级维修电工技能考核的理想设备。

一、维修电工仪表照明实训装置特点:

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性;

2.操作台只需三相四线的交流电源,即可投入使用;

3.装置设有电压型和电流性漏电保护器,能确保操作者的人身安全;

4.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行,有利于保护元器件;

5.通过走线槽进行走线,进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线,安全快捷。

6.装置的设计为双组型,控制屏左右两边电源独立且互不干扰,可供两个学生同进完成实训操作。

二、技术性能:

1.输入电压:三相四线(或三相五线)~380V±10%? 50Hz

2.工作环境:温度-10~+40℃相对湿度<85%25℃) 海拔<4000m

3.装置容量:<1.5KVA

4.量:100Kg

5.外形尺寸:1680×700×1630mm3

6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s

三、装置的基本配置及功能

实训台设有两组电源,通过启、停按钮控制电源的输出,并设有急停按钮。电源输出设有短路保护。

1.交流电源:实训台提供线电压380V和相电压220V两种电源,还设有多个单、三相电源插座;

2.整流二极管:提供整流二极管1N5408四个,用于能耗制动电路。

3.各种规格的电阻

提供75Ω/75W功率电阻三个,用于降压启动电路。

提供10Ω/25W功率电阻一个,用于能耗制动电路。

4.实训桌:实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方,桌子左右各设有两个抽屉。

四、实训项目

1.插座和一个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

2.两个双联开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

3.三个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

4.日光灯线路的接线

5.声控开关控制白炽灯电路的接线

6.触摸延时开关控制白炽灯电路的接线

7.人体感应开关控制白炽灯电路的接线

8.单相电度表直接接线电路

9.单相电度表经电流互感器的接线电路

10.电压表、电流表接线电路

11.万能转换开关的电压表测量三相电压接线

12.一只电流互感器用于单相回路的控制电路接线

13.三只电流互感器接成星形接线电路

14.三只电流互感器接成三角形接线电路

15.三相功率因数表的测量电路

16.三相三线有功电度表的接线电路

17.三相三线有功电度表经电流互感器的接线电路

18.三相四线有功电度表的接线电路

19.三相四线无功电度表经电流互感器的接线电路

20.三相四线无功电度表的接线电路

21.三相四线无功电度表经电流互感器的接线电路

五、实训组件配置

序号

挂箱编号

实训模块名称

数量

备注

1

DW-10

仪表照明实训考核组件(一)

1

提供二极漏电保护器1只、3P熔断器2只、闸刀开关1只、单相电度表1

2

DW-11

仪表照明实训考核组件(二)

1

提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只

3

DW-12

仪表照明实训考核组件(三)

1

提供交流电流表3只、电流互感器3

4

DW-13

仪表照明实训考核组件(四)

1

提供交流电压表1只、电压指示切换开关1

5

DW-14

仪表照明实训考核组件(五)

1

提供三相三线有功电度表1

6

DW-15

仪表照明实训考核组件(六)

1

提供三相四线有功电度表1

7

DW-16

仪表照明实训考核组件(七)

1

提供三相四线无功电度表1

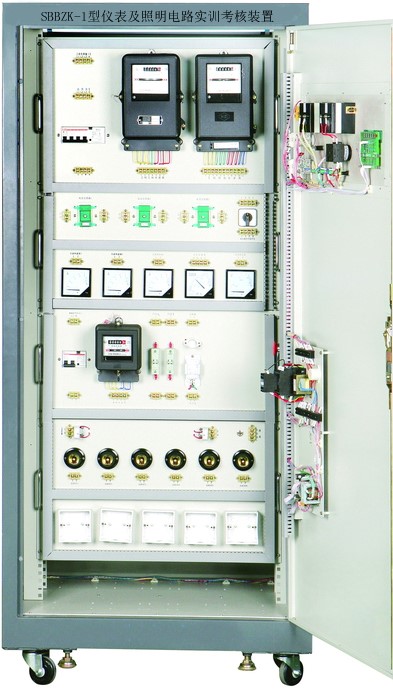

SBBZK-1型仪表及照明电路实训考核装置(柜式、两面双组型)

一、概 述

仪表及照明电路实训装置是按照劳动和社会保障部颁发的"工人等级标准""职业技能鉴定"规范要求而设计的,它集培训、理论、实际操作和考核鉴定为一体的多功能设备。该装置采用实际应用的配电柜为主体,合理利用柜体的双面空间,进行合理布局,配置可靠的元器件。它既可用于对电工仪表和照明电路的操作实训。也可作为初、中、高级电工技能考核设备。

二、特 点

柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件,且所有器件的接线都在接线端子排上进行接线,从而避免了因长时间在器件本身进行走线而导致其损坏,通过走线槽进行工艺布线。

三、技术参数

1.输入电源:三相四线(或三相五线)~380V±10%50Hz

2.工作环境:温度-10℃~+40℃ 相对湿度<85%25℃)海拔<4000m

3.外形尺寸:800mm×600mm×1700mm

4.装置容量:<1.5Kva

四、配置清单

柜体配置(双面)

1、三相电源指示灯6

2、万能转换开关2

3、电压表2

4、启动、停止、急停按钮各2

5、单相五孔插座:提供外接单相AC220V的电源,2个。

柜内模块配置(双面)

14P空气漏电保护开关:额定电压AC400V,额定电流AC10A,2

22P空气漏电保护开关:额定电压AC400V,额定电流AC6A,2

3、三相四线有功电度表:额定电压AC380V,额定电流AC10A,最大电流40A,2

4、单相电度表:额定电压AC220V,额定电流AC5A,最大电流10ADD282型,2个。

5、熔断器:RT18型,熔断器底座带指示灯,500V,7

6、电流互感器:原边和副边的比值5:5,精度0.5级;6

7、交流电压表:量程0-500V,精度1.5级,2

8、交流电流表:量程0-5V,精度1.5级,6

9、万能转换开关:额定电压AC600V,额定电流AC10A,2

10、指示灯:额定电压AC220V,额定电流AC2A6个,分别为黄色、红色和绿色。

11、三相功率因数表:量程-0.50.5,精度1.5级,2

12、整流器:20W,2

13、启辉器:4-60W,2

14、日光灯管:单端插拔管节能灯,4针,18W,2

15、白炽灯:额定电压AC230V,额定功率20W,螺旋式底座,10

16、明盒:86mm*86mm,12

17、接线端子排:在每一个明盒的正下方安装与其对应4片端子排,若干个。

18、人体感应开关220V 2

19、声控式开关220V 2

20、触摸式开关220V 2

四、实训项目

1.白炽灯电路接线

2.日光灯电路接线

3.触摸开关控制白炽灯电路接线

4.声控开关控制白炽灯电路接线

5.人体感应开关控制白炽灯电路接线

6.两地控制一盏灯接线电路

7.5层楼灯控制接线电路

8.单相电度表直接接线电路

9.单相电度表间接接线电路

10.三相三线电度表直接接线电路

11.三相三线电度表经电流互感器电路

12.功率因数表接线电路

13.电压表、电流表接线电路

14.一只电流互感器用于单相回路的控制电路接线

15.三只电流互感器接成星型接线电路

16.三只电流互感器接成三角型接线电路

17.电流互感器与电流表配用接线电路

18.万能转换开关和电压表测量三相电压接线
