新能源汽车电工电子实训台,电工电子基础实验装置,电工电子技术实训装置

SBXNY-NA-1型新能源汽车电工电子实训台

一、电工电子基础实验设备概述

电工电子基础实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般汽车工程电工电子类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

电工电子创新实训模块由有机塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

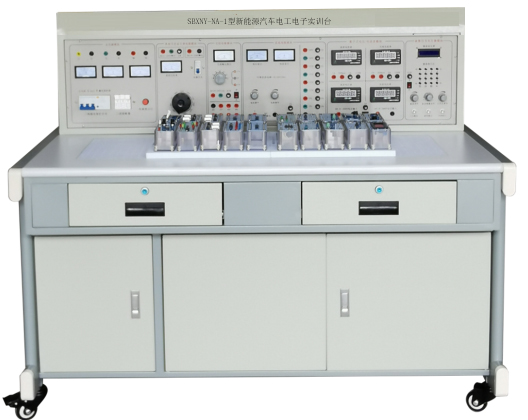

（设备外形参考图片）

二、新能源汽车电工电子技术指标

（1）工作电源：单相三线 AC 220V±10% 50Hz

（2）温度：－10～40℃；环境湿度：≤90%（25℃）

（3）外形尺寸：长×宽×高=1500×700×1250mm

（3）整机功耗：≤700V.A

（5）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、实训台基本配置及功能

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：

1.交流电源

(1) 高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。

(2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能，同时还提供带中心抽头双17V交流电源。

2.直流电源

(1) 可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。

(2) 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。

3.测量仪表

数字直流电流表:测量范围：0～2000mA，三位半数显。

数字直流电压表:测量范围：0～30V，三位半数显。

4.功率函数信号发生器/频率计

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

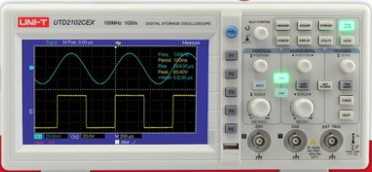

5、双踪示波器(优利德100M双通道7寸LCD示波器)

带宽：100MHZ；通道：双通道；实时采样率：1GS/S；屏幕：7英寸

6、配套工具

数字式万用表、模拟万用表、剥线钳、斜口钳、小十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀等常用工具。

7、十进制电阻箱1只。

（二）实训桌

实训桌为铁质喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固。实训桌下方设有柜子，可以放置实训模块和工具以及资料等，还设有四个带刹车的轮子，便于移动和固定。

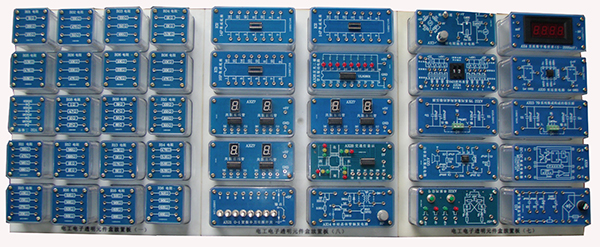

（三）实训模块

实训模块由透明元件盒及PCB板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便的任意组合实训线路，以完成不同的实训项目等。

（四）、免费赠送正版3D辅助教学数字资源软件（正版3D软件，具有软件著作权，便于升级）

（1）免费赠送电工作业培训（用电安全与触电急救）仿真教学软件（正版3D软件，有软件著作权，便于升级）

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实验和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实验单元，72个实验项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。

（2）免费赠送电机与变压器仿真教学软件（正版3D软件，具有软件著作权，便于升级）

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实验单元，共18个典型的实验项目，每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。

本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实验，并可在此基础上实现技能考核。

（3）免费赠送模拟电子技术仿真教学软件（正版3D软件，具有软件著作权，便于升级）

本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，内容包括模拟电子技术实训实训常开设的延时电路等共18个实训实训项目（详见实训项目）。每个项目根据实训需要，设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务，以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。技术参数：包含十八大实训模块：延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。

（4）免费赠送电子仪表仪器仿真教学实训软件（正版3D软件，具有软件著作权，便于升级）

本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器，每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高，是电子技术仿真实训室必备的主体软件。

四、本设备可以完成的实训项目

电子元件的认识

1.电阻的认识与测量。

2.电容的认识与测量。

3.二极管的认识与测量。

4.三极管的认识与测量。

5电感的认识与测量。

直流电路：

项目一、电气仪表的使用和测量误差的计算；

项目二、电路元件伏安特性的测绘；

项目三、未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用（综合应用项目）；

序号	产品名称	型号规格	产品代号	单位
1	RJ水泥电阻(5W)	51Ω	R01	1块
	RX线绕电阻(5W)	200Ω
		100Ω
2	RJ金属膜电阻(2W)	330Ω	R02	1块
		470Ω
		510Ω
3	RJ金属膜电阻(2W)	330Ω	R03	1块
		510Ω
		680Ω
4	RJ金属膜电阻(2W)	1K	R04	1块
		2K
		3.3K
5	锰铜丝电阻(3A)	0.1Ω	R07	1块
		0.2Ω
		0.4Ω
6	RJ金属膜电阻(1/2 W)	560Ω	R12	1块
		820Ω
		1K
		1K
7	RJ金属膜电阻( 1/2W)	10K	R15	1块
		15K
		27K
		33K
8	RJ金属膜电阻( 1/2W)	100K	R17	1块
		270K
		390K
		470K
9	CBB聚丙烯膜电容	4700 pF	C02	1块
		0.01μF
		0.022μF
10	CBB聚丙烯膜电容	0.033μF	C03	1块
		0.047μF
		0.1μF
11	CBB聚丙烯膜电容	0.22μF	C04	1块
		0.47μF
		1μF
12	CBB聚丙烯膜电容	0.47μF	C05	1块
		1μF
		0.33μF
13	CBB聚丙烯膜电容	0.5μF（450V AC）	C08	1块
		1.0μF（450V AC）
14	CBB聚丙烯膜电容	2.0μF(450V AC)4.0μF(450V AC)	C09	1块
15	CC瓷片电容	20 pF	C10	1块
		1500 pF
	CBB聚丙烯膜电容	2200 pF
16	CC瓷片电容	20 pF	C11	1块
	CBB聚丙烯膜电容	33 pF
		100 pF
17	CBB聚丙烯膜电容	0.047μF	C14	1块
		0.01μF
		0.1μF
18	WX线绕电位器（WX050）	100(5W)(去盖)	RP1	1块
19	WH碳膜电位器(WH118)	100K (2W)	RP10	1块
20	线绕电感	电感L=30mH	L01	1块
21	线绕电感	电感L=100mH	L02	1块
22	荧光灯整流器	8W	L04	1块
23	单向击穿二极管(稳压管)	1N4728A(3.3V 1W)	VS1	1块
		1N4733A (5V 1W)
		1N4735A(6.2V 1W)
24	整流二极管	1N4007×4	VD1	1块
25	三极管	TIP42C	VT1	1块
		BU406
	散热器	ST25×2
26	三极管	9013	VT3	1块
		TIP41C
	散热器	ST25×1
27	双向触发二极管	BD3	VT8	1块
	双向晶闸管	BT135
	散热器	ST25×1
28	仪表开关	KN32B	S1	1块
29	按钮开关	AN4	S2	1块
30	钮子开关	KNX1×2	S3	1块
31	白炽灯座		HL1	4块
32	荧光灯底座		HL2	2块
33	启辉器		HL3	1块
34	熔断丝		FU	1块
35	电流表插座		SW	4块
36	电位器	4.7K(WH5) ×2	AX2信号叠加控制单元	1块
	电阻	6.8K/0.25W
		2.7K/0.25W
		3.3K/0.25W
		10K/0.25W
	三极管	9013
37	保险丝	FU	AX5直流恒压源	1块
	二极管	1N4007×4
	电容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散热器	ST25×1
38	稳压管	1N4733A×2	AX6直流恒流源	1块
	电阻	100Ω/0.25W
		27Ω/0.25W
		510Ω/0.25W
	电位器	4K7(WH5)
	三极管	TIP42C
	散热器	ST25×1
39	直流数字毫安表	0～2000mA	AC-A1直流数字毫安表	1块
40	指针微安表	100μA		1块
41	EI型壳式变压器	24V/12V	T01	1块
42	C型芯式变压器	24V/12V	T02	1块
43	R型芯式变压器	24V/12V	T03	1块
