SB-XNY-E-001（新能源）汽车电工电子实验系统
一 、产品的特点:
实验台具有较完善的安全保护措施,较齐全的功能。实验操作桌中央配有通用电路插扳,电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内,实验时取存方便,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

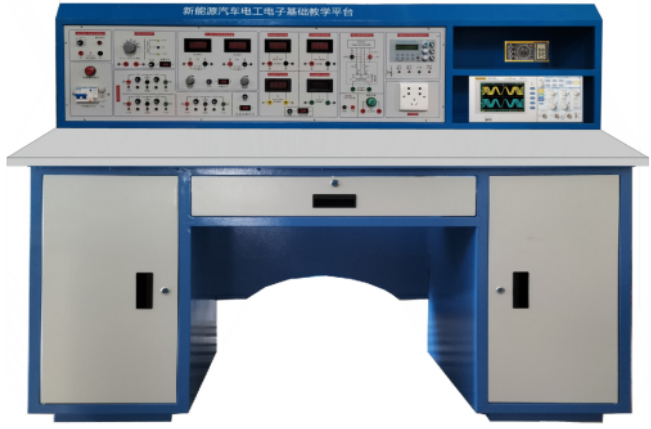

（设备外形参考图片,具体以实物配置为准）
二 、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校,可完成新能源汽车电工学、电工原理、电路分析等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。
三、设备技术指标
（1）工作电源：单相三线AC 220V±10%? 50Hz
（2）温度：－10～40℃；环境湿度：≤90%（25℃）
（3）外形尺寸：长×宽×高=1650×700×1250mm（可根据实际要求定做）
（3）整机功耗：≤700V.A
（5）安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
四、实训台基本配置及功能介绍
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
（一） 电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,钢质面板,为实训提供交直流电源、信号源和测量仪表等,具体功能如下：
1.交流电源
(1)高压交流电源：四路AC220V电源接口,可为外配仪器设备提供工作电源。
(2)低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调,输出端具有短路保护、过载保护及自动复位功能,同时还提供带中心抽头双17V交流电源。
2.直流电源
(1)可调直流电源：两路0.0V～30V/2A连续可调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。
(2)固定直流电源：±12V/1A、±5V/1A固定输出,每路均具有短路保护措施。
3.测量仪表
数字直流电流表:测量范围：0～2000mA,三位半数显。
数字直流电压表:测量范围：0～30V,三位半数显。
4.功率函数信号发生器/频率计
1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~2MHz。
4）输出幅度采用电位器调节,正弦波输出具有20db衰减。
5）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz。
（二）、实训桌
采用铁质双层亚光喷塑结构,右边是仪器存放格。桌子中间是抽屉,放置常用工具,桌子下部左右是元件储存柜,放置实验元器件。桌中央配置通用九孔电路板(尺寸：35×30cm ),根据实验电路在其上任意拼插元件盒成实验电路,元件盒盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,盒盖与盒体结合采用较科学的压卡式结构,维修拆装方便。每张台桌配有一粒胶皮板,保护通用底板与桌面（如需在桌上放置工具、焊接等）。
（三）、配套工具：
数字式万用表VC890D、小十字螺丝刀、小一字螺丝刀、小镊子等常用工具。

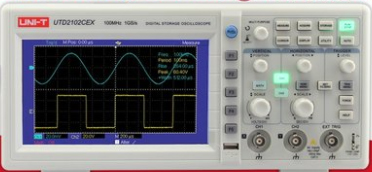

（四）、双踪示波器(优利德100M双通道7寸LCD示波器)
带宽：100MHZ；通道：双通道；实时采样率：1GS/S；屏幕：7英寸
★五、在线教育课程开放平台具有软件著作权,配1个登录帐号）:（定购10套及以上数量的 才配置该项）
1）本系统是互通教学多元化管理平台,将传统的各个平台系统实施整合,集中互通管理,解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台,真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发,在pc端win系统上运行（win7、win8、win10,注不包含win xp）软件。
3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！
六、辅助教学软件
（1）电机与变压器仿真教学软件（正版3D软件,有软件著作权,便于升级）
电机与变压器仿真教学软件选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实验单元,共18个典型的实验项目,每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。
本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实验,并可在此基础上实现技能考核。
（2）电力拖动仿真教学软件（正版3D软件,有软件著作权,便于升级）
内容包括三相异步机单向转动控制等30个实验项目,涵盖维修电工初级、中级、高级主要实验项目,每个项目又根据需要设有实验目的、实验器件、实验电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了不可或缺的丰富资源。
（3）低压电工作业培训（ 包含用电安全与触电急救）仿真教学软件（正版3D软件,有软件著作权,便于升级）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实验和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面,教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志）,触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸,心肺复苏等急救方法）,风险排除（灭火器类型、灭火器的使用）,电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块,15个实验单元,72个实验项目。软件以技能为核心,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。
（4）电子技能虚拟实训软件（正版3D软件,有软件著作权,便于升级）
采用三维仿真技术而研制的仿真实训软件,包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机焊接实训等11个实训单元,基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高,是电子技能仿真实训室必备的主体软件。
五、设备配置清单
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
1 |
学生电源仪表台 |
台 |
1 |
||
2 |
学生桌 |
个 |
1 |
含电工学基础透明创新实验模块（详见附件清单） |
|
3 |
学生桌面板 |
块 |
1 |
||
4 |
绝缘皮 |
张 |
1 |
||
5 |
学生凳子 |
张 |
2 |
||
6 |
正版辅助教学软件资源 |
套 |
1 |
1.在线教育课程开放平台1套（具有软件著作权,配1个登录帐号）: 2.仿真教学软件 （1）电机与变压器仿真教学软件（正版3D软件,有软件著作权,便于升级） （2）电力拖动仿真教学软件（正版3D软件,有软件著作权,便于升级） （3）低压电工作业培训（ 包含用电安全与触电急救）仿真教学软件（正版3D软件,有软件著作权,便于升级） （4）电子技能虚拟实训软件（正版3D软件,有软件著作权,便于升级） |
|
工具1套 |
|||||
（1） |
螺丝刀 |
小一字 |
把 |
1 |
|
（2） |
螺丝刀 |
大一字 |
把 |
1 |
|
（3） |
尖觜钳 |
把 |
1 |
||
（4） |
数字万用表 |
VC890D |
只 |
1 |
|
（5） |
镊子 |
只 |
1 |
||

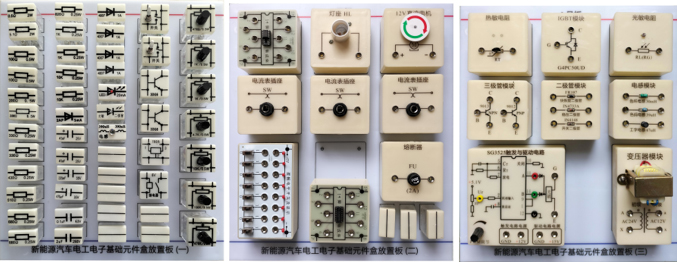

六、 新能源汽车电工电子基础透明创新实验模块配置清单（每台）
序 号 |
透明实验模块名称 |
型号/规格 |
数量 |
1 |
电阻 |
0.5Ω |
1 |
2 |
电阻 |
200Ω |
1 |
3 |
电阻 |
300Ω |
1 |
4 |
电阻 |
330Ω |
2 |
5 |
电阻 |
430Ω |
1 |
6 |
电阻 |
510Ω |
1 |
7 |
电阻 |
680Ω |
2 |
8 |
电阻 |
820Ω |
1 |
9 |
电阻 |
1KΩ |
2 |
10 |
电阻 |
10KΩ |
2 |
11 |
电 位 器 |
470Ω |
1 |
12 |
电 位 器 |
1KΩ |
2 |
13 |
电 位 器 |
4.7KΩ |
1 |
14 |
电 位 器 |
10KΩ |
1 |
15 |
电 位 器 |
100KΩ |
1 |
16 |
电解电容 |
47UF |
2 |
17 |
电解电容 |
220UF |
1 |
18 |
电解电容 |
470UF |
1 |
19 |
瓷片电容 |
0.1UF |
1 |
20 |
CBB电容 |
2UF |
1 |
21 |
二 极 管 |
4007 |
4 |
22 |
二 极 管 |
2AP9 |
1 |
23 |
集成运放 |
UA741 |
1 |
24 |
集 成 座 |
8脚 |
1 |
25 |
集 成 座 |
14脚 |
1 |
26 |
直流斩波电路（SG3525触发与驱动） |
SG3525触发电路 |
1 |
27 |
逆变电路 |
DC-AC（DC12V逆变AC220V） |
|
28 |
IGBT模块 |
G4PC50UD |
1 |
29 |
CD4011 |
芯片 |
1 |
30 |
发光二极管 |
发光二极管 |
1 |
31 |
光敏二极管 |
光敏二极管 |
1 |
32 |
电感 |
390UH |
1 |
33 |
钮子开关 |
KN1 |
2 |
34 |
稳压管 |
LM7805 |
1 |
35 |
继电器 |
6V |
1 |
36 |
短接线模块 |
短接线模块 |
10 |
37 |
热敏电阻 |
热敏电阻模块 |
1 |
38 |
光敏电阻 |
光敏电阻模块 |
1 |
39 |
三极管模块 |
9012和9013 |
1 |
40 |
电感模块 |
色码电感,色环电感,工字电感 |
1 |
41 |
二极管模块 |
快恢复二极管、稳压二极管、开关二极管 |
1 |
42 |
变压器模块 |
24V/12V 5VA变压器 |
1 |
43 |
电流表插座 |
SW电流表插座 |
3 |
44 |
熔断器 |
熔断器座 |
1 |
45 |
灯座 |
E14灯座,24V |
1 |
46 |
电平开关和逻辑电平指示 |
电平开关和逻辑电平指示 |
1 |
47 |
步进电机 |
提供42步进电机 |
1套 |
48 |
脉冲发生器模块 |
提供分立元件的脉冲发生器 |
1套 |
49 |
步进驱动控制系统 |
提供步进驱动控制系统 |
1套 |
50 |
直流无刷电机 |
提供24V直流无刷电机系统 |
1套 |
51 |
直流无刷电机驱动控制系统1套 |
提供直流无刷电机驱动控制系统 |
1套 |
52 |
晶闸管触发电路 |
提供单晶晶体管BT33触发电路,完成单相半控桥式整流及直流调速系统实验 |
1套 |
七、可完成实验项目:
（一）汽车电工电子基础实验
1.直流电的测量
2.交流电的测量
3.欧姆定律的验证
4.基尔霍夫定律
5.串联电路的测量
6.并联电路的测量
7.短路故障的测试
8.断路故障的测量
9.电压损耗的测量
10.电容的测量与使用
11.电感的测量
12.可调电阻的使用
13.热敏电阻的测量
14.光敏电阻的测量
15.二极管的测量
16.三极管的测量
17.整流管的使用
18.发光二极管的使用
19.晶闸管SCR的测量
20.IGBT的测量
21.熔断器的测量
22.继电器的测量
23.数字门电路测量
24.变压器的使用与测量
（二）汽车电力电子变流技术基础实验
1.整流电路的调试与测量（AC-DC）
2.逆变电路的调试与测量（DC-AC）
3.斩波电路的调试与测量（DC-DC）
4.基于晶闸管SCR的半控桥式整流电路（AC-DC）
（三）汽车用微电机控制技术基础实验
（1）直流无刷电机系统的认识与调试运行。
（2）步进电机系统的认识与调试运行。
（3）直流电机晶闸管调速系统的认识与调试运行。
（4）直流电机PWM调速系统的认识与调试运行。
