电机原理实验台,电机原理实验装置

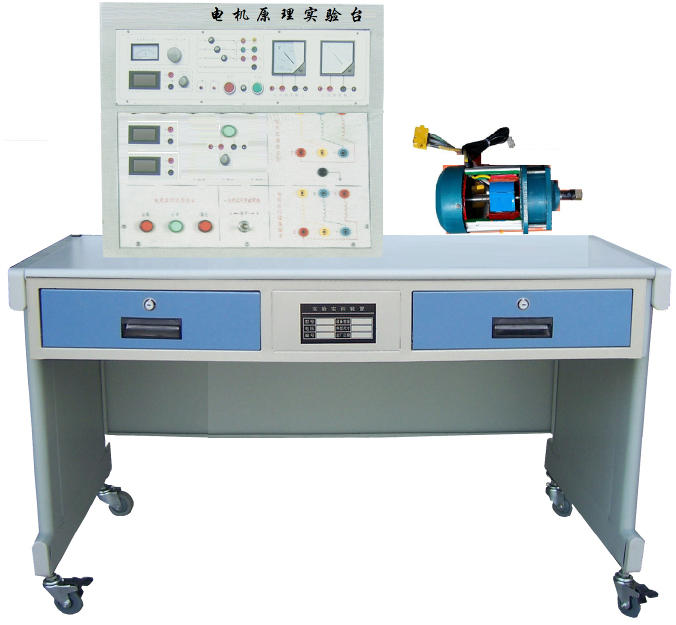

SBC-XNY-02电机原理实验台

一、产品概述

"电机原理实验台"是以直流永磁电机实物为基础,采用线切割,激光切割等工艺进行局部解剖,通过对直流永磁电机解剖,可清楚了解电机的结构与功能,提高学生对电机系统的初步认识,使学生了解电机系统原理起到更直观更深入的教学目的。

二、设备技术性能

1、输入电源:单相三线(L/N /PE)~220V±10% 50Hz

2、工作环境:温度-10℃+40℃相对湿度<85%(25℃)海拔<4000m

3、装置容量:<1.0KVA

4、重 量:小于120Kg

5、外形尺寸:150×70×170cm

三、技术参数

1、台架配置电机转子与定子,定子做局部解剖,并采用透明亚克力密封,可展示电机运行状态。

2、通过旋转电机轴电机可发电,并点亮灯泡等附属设备。

3、为电机通电电机可缓慢转动,实现驱动过程。

4、台架采用钢质结构,底脚装有四个轮子,方便移动,带有漏电保护器、电源插座等

5、提供直流永磁电机1台 。电机功率300W,电压220V,转速1000/

6、提供DC0-220V可调直流电源1台。

7、提供指示灯1只,直流电压表1只,直流电流表1只。

8、设备框架采用40mm×40mm40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,台面铺装32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。

四、配备电工电子电拖及自动控制智能3D仿真软件

3D模拟实训分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练。

五、实验内容:

1、直流电机结构的认识实验。

2、直流发电机实验。

3、直流电动机实验
