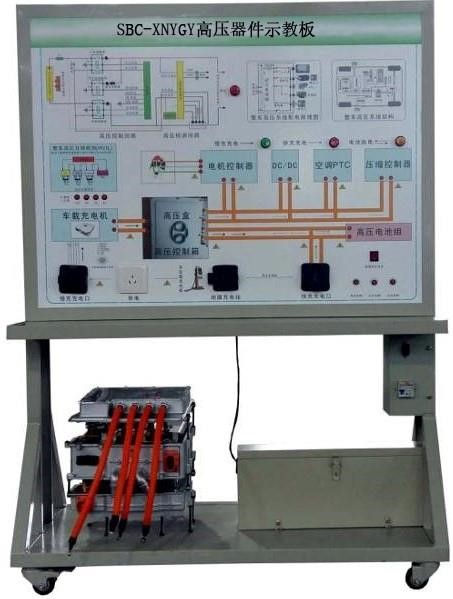

SBC-XNYGY新能源汽车高压器件结构示教板
一.产品简介
新能源汽车高压器件结构示教设备采用新能源汽车(北汽EV160)高压真实器件制作,展示新能源汽车高压的结构与工作原理,适合于各类院校对纯电动汽车高压器件理论和维修实训的教学需要。
二.功能特点
1.展示高压盒等高压器件的组成结构和工作过程；
2.控制台安装有高压控制盒的解剖部件,能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件；
3.系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座；
4.展示高压线路的高压互锁信号的组成结构和工作过程；识别高压线束连接器的端子及对应的功能；
5.安装有双独立线路控制系统的硬件模块；安装有各高压模块的汽车真实接口连接器,高压插接接口可以训练学生对高压电路的连接。
6.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物,认识和分析系统的工作原理。
7.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。
8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。
9.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。
10.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
★配套实验室智慧用电安全控制系统:
功能要求:
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3、PC端软件：每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关！
4、后台系统：包含账号管理、设备管理、报修管理、用户管理,设备管理：
①、包含监控管理：实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间！
②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。用户管理：可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。
三.技术规格
1.外接电源：交流220V±10% 50Hz;
2.工作温度：-40℃～+50℃;
3.外形尺寸（mm）：1500×700×1700(长×宽×高);
4.面板外形尺寸（mm）：1448×940mm（长*宽）;
5.移动脚轮：100*60mm;
6.电源：磷酸铁锂离子动力电池组24V20AH带充电机;
7.纯电动车高压配电控制箱：北汽EV160.
四.实训（实验）项目
1.新能源汽车高压器件认知。
2.新能源汽车高压器件基本控制原理与工作过程验证实训。
3.新能源汽车高压器件拆装与安全防护实训。
4.新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训。
5.新能源汽车整车高压区认知实训。
6.新能源汽车高压线路拆装与检测实训。
7.新能源汽车高压安全系统拆装与检测、维护体验实训。
五.基本配置
国标充电口与充电枪、高压盒总成、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、操作控制台、训练控制按钮、一体化全铝合金型材搭建的移动台架（1500×1000×1700mm ,带自锁脚轮装置,原理面板948×898mm）、设备操作说明书。
