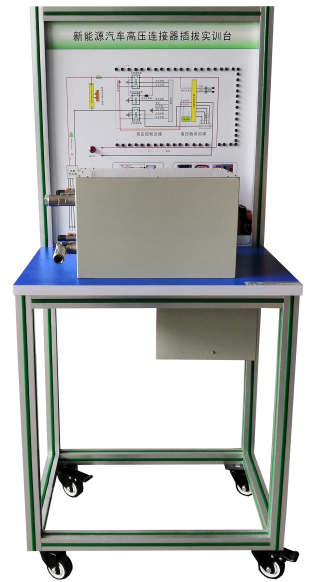

SBXNY-01高压连接器插拔实训台
一、产品简介
选用新能源(高速车型)汽车高压连接器,均为比亚迪、北汽新能源、宇通客车等配套真实器件;安装在专用动力电池包箱体上,通过学员动手插拔,使学员掌握高压连接器插拔操作基础要领。
二、功能特点
1.采用新能源(高速车型)汽车高压连接器,与动力电池包完全相同,安装在专用动力电池包箱体上,学员在无电源情况下进行高压连接器的反复插拔。
2.高压连接器插头和插座均配接与动力电池包相同电缆线,电气连接方式与实车相同,并标注名称。
3.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有各高压连接器原理图板,安装闪烁发光二极管展示系统的工作过程。
4.设备框架采用40mm×40mm一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。
5.配套实训(实验)指导书等教学资料,包含工作原理与操作使用、实训项目、故障分析等要点说明。
三、技术规格
1.设备外形尺寸(mm):700*500*1500(长*宽*高)
2.面板外形尺寸(mm):648*713(长*宽)
3.工作温度:-20°~+40°
4.电源:交流220V
四、实训(实验)项目
1.新能源汽车高压连接器认知。
2.新能源汽车高压连接器的端子及对应的功能。
3.新能源汽车高压连接器插拔训练与检测。
五、基本配置
新能源汽车专用动力电池包箱体、高压放电正极插头/插座、高压放电负极插头/插座、高压充电正极插头/插座、高压充电负极插头/插座、维修开关插头/插座、闪烁发光二极管、一体化全铝合金型材搭建的移动台架(700*500*1500mm带自锁脚轮装置,原理图板648*713(长*宽)mm)、设备操作说明书。
