通信与信号处理实验室,现代通信原理实验箱,Dubhe创新实验平台

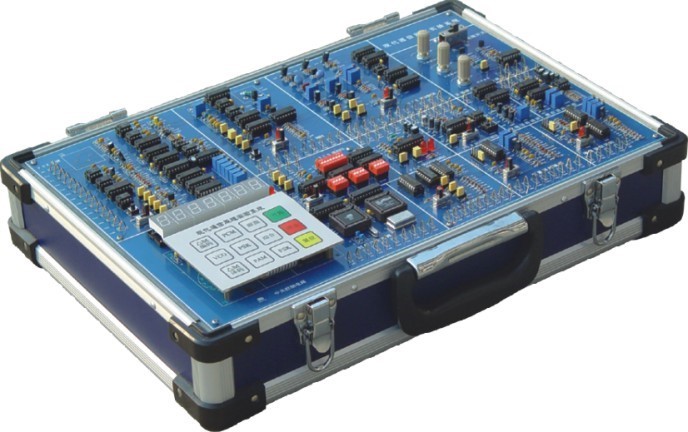

SBTX-XD通信与信号处理实验箱

通信与信号处理实验室,现代通信原理实验箱,Dubhe创新实验平台,通信与信号处理实验平台、通信与信号处理实验箱是依据全国电子类统编教材《通信原理》和《通信原理实验》的内容精心设计而成的综合实验系统。实验内容充实、丰富、完整。板面图示清晰,便于接线和测试。

一、主要功能组成

1、提供直流稳压电源±15V0.5A±6V0.5A±12V0.5A,共六路。

2CPU微处理器及电路接口组成系统的总控制器

38位数码管用于显示系统的实验状态和结果

416个按键的薄膜键盘用于设定信号和实验方式

5、用CPLD设计的多种数字信号产生电路

6、帧同步信号识别提取电路

7、伪随机码、特殊码产生电路

8、低频正弦波信号发生器

9CPU微处理器及电路接口

10、抽样定理和脉冲调幅(PAM)电路模块

11、脉冲编码调制(PCM)电路模块

12、增量调制(M)编译码电路模块

13、移相键控PSK解调接收和调制发送电路模块

14HDB3码形变换电路模块,有分时钟、编码、解码三部分

15FSK电力线载波通信电路模块

16、数字通信系统ADPCM时钟、ADPCM输入输出、ADPCM接收、ADPCM发送电路模块。

二、实验内容

1、多种数字信号产生及形成实验

2、帧同步信号识别、提取与分析实验

3、伪随机码、特殊码观察测量分析实验

4、同步正弦波信号产生与应用实验

5CPU微处理器及电路接口实验

6、通信系统原理电路模块操作实验

7、通信话路终端发送放大实验

8、通信话路终端接收滤波器实验

9、抽样定理实验

10、脉冲幅度调制(PAM)及系统实验。

11、用同步源信号观察APCM八比特编码的实验

12、脉冲编码调制(PCM)及系统实验

13PCM编码时分多路复用时序分析实验

14、增量调制CVSD(△M)编码实验

15、作时钟可变状态下(△M)编码比较实验

16、连续可变斜率增量调制(△M)译码实验

17、增量调制(△M)系统特性、指标测试实验

18、同等条件下的(PCM△M)系统性能比较实验

19、频率键控(FSK)调制解调实验

20、二相BPSK调制解调实验

21、二相DPSK调制解调实验

22PSK载波提取实验

23、信码再生实验

24、位同步、位定时提取实验

25、眼图观察及分析实验

26CPU仿真眼图观察测量实验

27、基本锁相环实验

28、同步带与捕捉带的带宽测量实验

29、琐相式数字频率合成器实验

30HDB3码型变换编译码观察实验

31、语音信号及通信系统原理综合实验

32、单台实验箱实现单工通信系统实验

33、两台实验箱实现双工通信系统实验

三、通信与信号处理实验箱配置

序号

设备名称

备 注

1

现代通信原理实验箱

每组一台

出厂
附件

实验指导书

1

电源线1.5m

1

夹子线40CM

红黑各2

保修卡、合格证

1

2

20MHz双踪示波器

每组一台 (必配,价格另算)

3

电话单机

每组一部(必配,价格另算)

通信原理实验系统方案
