SBXDT-228A通用电工技术实训装置
一、产品的特点：
通用电工技术实训实训台具有较完善的安全保护措施，较齐全的功能（详见实训台结构简介）。实训桌中央配有通用九孔万能插件板，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实训中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路，元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实训桌下边储存柜内，大大提高了管理水平，规划化程度，大大减轻了教师实训准备工作。

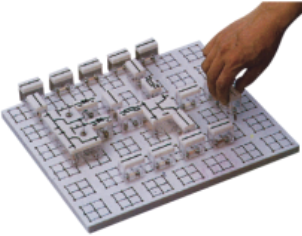

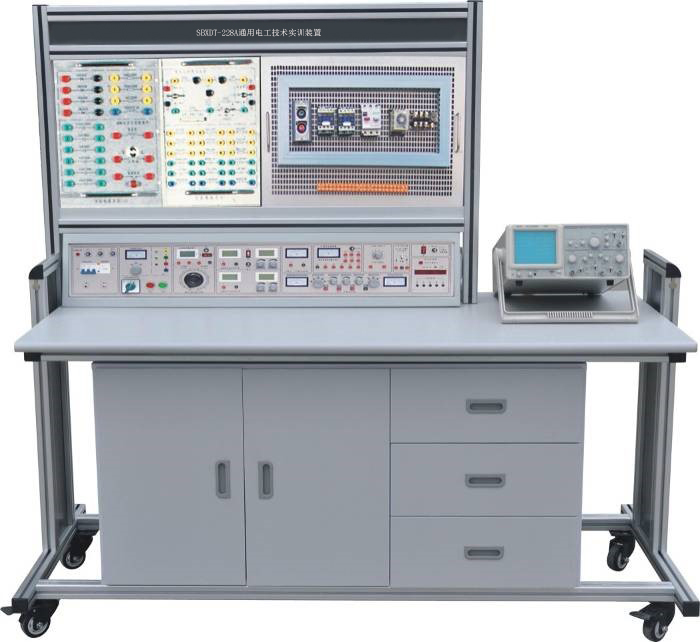

（参考图）
二、通用电工技术实训装置结构
装置由电源控制箱、实训桌（装有九孔万能插件板）、电气控制实训挂箱，实训挂箱支架、移动矮柜、示波器架、透明创新实训模块、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构，电气控制实训挂箱。各实训模块可根据实训需求自由组合放置。
（一）、电源控制箱结构：
1．电源控制箱外壳尺寸：123×35×20cm
2．三相保险座
3．三相电源输入指标
4．总开关：实训台电源总开关，带漏电、过载保护
5．试训按钮：试训漏电开关漏电功能
6．电源输入指示1只
7．电源输出指示3只(红、绿、黄三色)
8．交流电压表：指示输出线电压
9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10．接线座5只：A单元三相四线及地线输出
11．电流表W相电流输出指示
12．O/I开关：三相四线电源输出控制
(提高安全系数)
13．接线座2只：B单元交流低压电源输出
14．电表(2A)：B单元交流电流指示
15．旋钮：B单元3-24V交流低压选择输出
16．开关：C单元双路直流稳压电源开关
17．旋钮：C单元双路Ⅰ路稳流调节
18．旋钮：C单元双路Ⅱ路稳流调节
19．接线座2只：C单元Ⅰ路直流稳压输出
20．保险座：C单元双路稳压电源保险
21．电表4只：双路稳压电源电压、电流指示
22．接线座：D单元直流5V稳压输出
23．电表：D单元电流0.5V输出指示
24．开关1：控制各低压交流电、信号源
25．开关2：控制E单元交直流调压电源
26．电表：E单元交流电压输出指示
27．接线座4只：E单元交流、直流输出口
28．旋钮：E单元0～240V电压调节
29．插座：G单元220V输出插座
30．旋钮：音频功率放大器音量调节
31．接线座2只：音频信号输入
32．按钮：单次脉使能开关
33．接线座3只：单次脉冲输出口
34．电表：函数发生器正弦波输出电压指示
35．旋钮：正弦波输出三级衰减幅度粗调
36．旋钮：正弦波输出口
37．接线座：正弦波输出口
38．旋钮：矩形波输出幅度调节
39．接线座：三角波输出口
40．旋钮：函数信号发生器频率细调
41．接线座：矩形波输出口
42．旋钮：函数信号发生器五级频率粗调
43．电表：函数发生器输出频率指示
（二）、实训桌结构：
实训桌规格为1600（长）*700（宽）*1500（高），实训桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实训桌一桌两座，实训桌中央配有通用九孔万能插件板(尺寸：35×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实训中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实训桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实训挂箱支架。支架与
电气控制实训挂箱配套，上下方便，左右移位自如。
（三）透明元件模块：元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
（四）组成电气实训挂箱：铝质面板，注塑成型塑料后盖，电气元件接线点都已引到安全插座，实训接线方便安全、快捷。
电气实训挂箱一：交流接触器2只
电气实训挂箱二：交流接触器1只、热继电器1只
电气实训挂箱三：时间继电器1只，按钮红、黃、绿

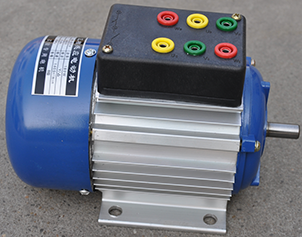

（五）三相交电机一台：380V/180W，铝质外壳。
三、实训台主要技术指标：
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预 设式限流保护功能。
电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
①频率范围：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
7、绝缘电阻：>5MΩ
8、漏电保护：漏电动作电流≤30mA
四、用户自备器材：万用表、示波器（型号不限）、晶体管毫伏表、滑线变阻器等。
五、实训项目：
1．电工测量仪表的使用
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．电源的外特性
5．电位值、电压值的测定
6．电流表和电压表的扩程
7．基尔霍夫定律的训证
8．训征楞次定律
9．迭加原理与互易定理的训证
10．戴维南定理与诺顿定理的训征
11．电压源与电流源的等效变换
12．受控源特性的研究
13．一阶电路实训
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得最大功率的条件
17．交流电路参数的测量
18．正弦交流电路中RLC元件的特性
19．RL及RC串联电路实训
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星、三角接法
23．三相电路及功率的测量
24．R-C选频网络的研究
25．二端口网络研究
26．单相变压器实训
27．互感电路实训
28．三相异步电动机的使用与起动
29．三相电动机接触器点动正转控制线路
30．三相电动机具有自锁的正转控制线路
31．三相电动机具有过找保护的正转控制线路
32．三相电动机接触器联锁的正反转控制线路
33.三相电动机按钮联锁的正反转控制线路
34.三相电动机按钮接触器复合联锁控制线路
35.三相电动机接触器控制Y/△降压起动
36.三相电动机时间继电器控制Y/△降压起动
利用上述36项实训的元器件也可完成下面电路实训
1．最简单的电路
2．电路中各点电位与参考点的选择
3．电阻的串联
4．电阻的并联
5．电阻的混联
6．电阻分压器电路
7．全电路欧姆定律
8．电桥的应用与平衡条件
9．节点电压法
10．回路电压法
11．支路电流法
12．RCL并联电路
13．串联电路
14．变压器结构及工作原理
15．基尔霍夫第一定律
16．基尔霍夫第二定律
17．日光灯电路原理
18．扩大电压表量程
19．扩大电流表量程
20．RC电路的过度过程
21．RL过渡过程
22．电容的串联电路
23．电容的并联电路
24．电容器的充放电
25．电容器在交直流中的作用
26．条形磁铁在线圈中的运动
27．电容的混联
28．纯电阻、电感、电容电路
29．磁耦合线圈的顺串
30．磁耦合线圈的反串
31．欧姆表的工作原理
32．双联开关二地控制
33．用示波器观察磁滞回线
34．磁路欧姆定律
35．两线圈的互感及同名端
36．互感耦合
37．提高功率因数的方法
38．单相电路功率的测量
39．收录机电源电路
40．滤波电路
41．电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。
六、电工技术实训室配置清单（每台）
|
（一）实训元件 |
|||
|
元件盒名 称 |
型 号 |
数 量 |
备 注 |
|
电阻创新透明元件盒 |
0.5Ω |
1 |
1/2W |
|
电阻创新透明元件盒 |
5.1Ω |
1 |
1/2W |
|
电阻创新透明元件盒 |
100Ω |
2 |
1/2W |
|
电阻创新透明元件盒 |
200Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
300Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
330Ω |
2 |
1/8W |
|
电阻创新透明元件盒 |
430Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
510Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
680Ω |
2 |
1/8W |
|
电阻创新透明元件盒 |
820Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
1K |
2 |
1/8W |
|
电阻创新透明元件盒 |
1.5K |
1 |
1/8W |
|
电阻创新透明元件盒 |
2K |
2 |
1/8W |
|
电阻创新透明元件盒 |
10K |
1 |
1/8W |
|
电阻创新透明元件盒 |
13K |
1 |
1/8W |
|
电阻创新透明元件盒 |
39K |
2 |
1/8W |
|
电阻创新透明元件盒 |
100K |
1 |
1/8W |
|
电位器透明元件盒 |
470Ω |
1 |
1/2W |
|
电位器透明元件盒 |
1K |
2 |
1/2W |
|
电位器透明元件盒 |
4.7K |
1 |
1/2W |
|
电位器透明元件盒 |
10K |
1 |
1/2W |
|
电位器透明元件盒 |
100K |
1 |
1/2W |
|
电位器透明元件盒 |
470K |
1 |
1/2W |
|
电解电容透明元件盒 |
47µF |
2 |
16V |
|
电解电容透明元件盒 |
220µF |
1 |
35V |
|
电解电容透明元件盒 |
470µF |
1 |
35V |
|
瓷片电容透明元件盒 |
0.01µF |
1 |
63V |
|
瓷片电容透明元件盒 |
0.1µF |
1 |
63V |
|
瓷片电容透明元件盒 |
2µF |
1 |
250V |
|
三极管透明元件盒 |
3DG6 |
2 |
|
|
二极管透明元件盒 |
4007 |
2 |
|
|
二极管透明元件盒 |
2AP9 |
1 |
|
|
指示灯(信号灯)透明元件盒 |
6V 0.1A |
1 |
|
|
开关透明元件盒 |
|
4 |
|
|
变压器元件盒 |
220/6V.6V |
1 |
8W |
|
电感透明元件盒 |
8Ω |
1 |
|
|
电感(镇流器)元件盒 |
8W |
1 |
|
|
日光灯管 |
8W |
1 |
|
|
日光灯座透明元件盒 |
|
2 |
|
|
起 动 器透明元件盒 |
|
1 |
|
|
条形磁铁 |
|
1 |
|
|
原副线圈元件盒 |
|
1 |
|
|
集成座元件盒 |
14脚 |
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
电流测量插座元件盒 |
|
3 |
|
|
直流电表 |
5mA |
1 |
|
|
直流电表 |
50mA |
1 |
|
|
直流电表 |
±100uA |
1 |
|
|
直流电表 |
15V |
1 |
|
|
交流电表 |
500mA |
1 |
|
|
（二）电气挂箱及电机 |
|||
|
灯座负载挂箱 |
9只灯座及相应控制开关，灯泡用户自备 |
1 |
|
|
电气实训挂箱一 |
交流接触器2只 |
1 |
|
|
电气实训挂箱二 |
交流接触器1只、热继电器1只 |
1 |
|
|
电气实训挂箱三 |
时间继电器1只，按钮红、黃、绿 |
1 |
|
|
电 动 机 |
△接 380V |
1 |
|
|
（三）工具及连接线 |
|||
|
尖 嘴 钳 |
|
1 |
|
|
螺 丝 刀 |
-+各一 |
2 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
电工电子香蕉插头线 |
25 |
|
|
电气控制安全叠插式 |
25 |
||
|
电流测量插头线 |
1 |
||
|
（四）实训台 |
|||
|
电源控制箱 |
|
1台 |
|
|
实训桌 |
含电气实训屏 |
1张 |
|
|
示波器架 |
|
1个 |
|
|
储存柜 |
|
1个 |
|
|
学生凳 |
|
2张 |
|
|
防 腐 皮 |
|
1块 |
|
