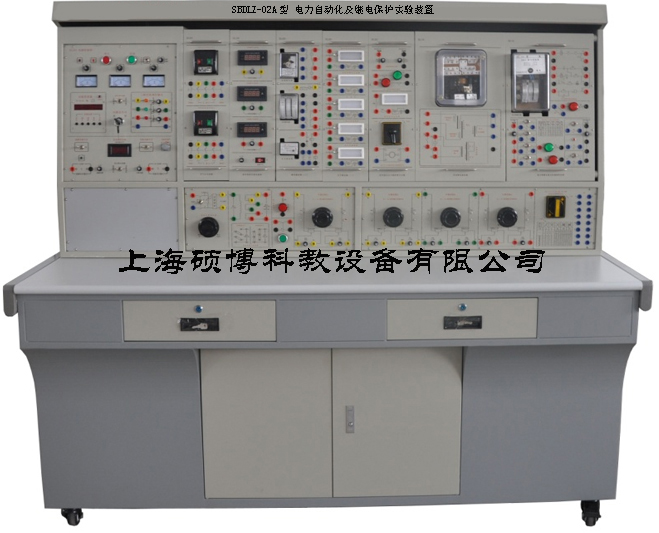

电力系统继电保护及自动装置,电力系统继电保护实验室设备、继电保护实验室装置

电力系统继电保护及自动装置,电力系统继电保护实验室设备


电力系统综合自动化实验平台。是培养电气工程及其自动化、自动化、电气自动化技术、轨道交通信号与控制等专业的电力系统继电保护、工厂供电、电气设备、电力系统分析、电力系统自动化等多门主干课程实验。该实验室不仅可以满足专业实验的要求,还可以作为教师、学生的科研平台,学生毕业设计、课程设计和竞赛的应用和开发平台。
通过实验室,学生学会有关理论知识的验证,巩固和加强加强课堂上所学内容,并进行电力系统继电保护方面的初步训练,培养学生的独立思考和独立工作能力。电气控制与继电保护试验台除了装有常规的继电器外还装有测量时间相位用的多功能表及移相器、调压器等设备,由这些设备可组成一个完整系统,学生使用起来极为方便。试验台所提供的硬件平台还可作为本科生课程设计、毕业设计和生产实习等项目的基础平台。本着为电气专业师生全面开放的原则,本实验室将逐渐建设成为学生提供验证性和创新性实验,为教师提供本科班的毕业设计的基地,和相关类型项目建设的平台。
可供本科层次的电气工程及其自动化技术、大专层次的电力系统自动化技术、电气自动化技术、供用电技术、发电厂及电力系统专业学生使用,配合《电力系统继电保护原理》、《电力系统继电保护》、《电力系统自动装置》、《电力系统继电保护及自动装置》等课程进行实验教学。


一 功能概述
电力系统继电保护实验设备属于电气工程学院,主要设备有电力系统继电保护实验台,承担着学校电力系统继电保护课程、供配电技术课程实验教学任务,实验内容包括基本实验、分析性实验和综合性实验。
二 主要仪器设备
电流继电器、时间继电器、输电线路三段式电流保护装置、功率方向继电器、阻抗继电器、差动继电器、单相调压器、三相调压器、电流表、电压表、单相继电保护测试仪、负序电压继电器、三相一次重合闸、微机保护装置等等。学生可以做单个继电器的特性试验,可以采用积木式办法,将继电器组合起来做整组实验;也可以利用变压器做常规、微机变压器差动保护;还可以利用线路模型做常规和微机的电流电压保护及距离保护实验;同时提供了学生自己组合设计试验的平台。
三 主要实验内容
电力系统继电保护实验设备、设备先进、功能齐全、集教学科研于一体的现代化设施。学生可以做单个继电器的特性试验,可以采用积木式办法,将继电器组合起来做整组实验;也可以利用变压器做常规、微机变压器差动保护;还可以利用线路模型做常规和微机的电流电压保护及距离保护实验;同时提供了学生自己组合设计试验的平台。
继电保护试验台可完成下述所列类型的几种实验:
(一)继电器特性实验
1)电磁型电流继电器实验
2)电磁型电压继电器实验
3)电磁型时间继电器实验
4)信号继电器实验
5)中间继电器实验 、
6)负序电压继电器实验
7)冲击继电器特性实验
8)差动继电器特性实验
9)整流型方向阻抗继电器特性实验
10)反时限过流继电器特性实验
(二)继电保护实验及综合实验
1)6-10KV线路过电流保护实验
2)低电压起动过电流保护及过负荷保护实验
3)复合电压起动过电流保护实验
4)流闭锁电压速断保护实验
5)发电机过电压保护实验
6)单侧电源辐射式输电线路三段式电流保护实验
7)功率方向过流保护实验
8)双绕组变压器差动保护实验
9)三绕组变压器差动保护实验
10)距离保护及阶段式方向距离保护整定实验
11)模拟系统正常、最大、最小运行方式实验
12)模拟系统三相短路、单相短路实验
13)反时限过流保护动作特性实验
14)反时限保护各变量关系特性实验
15)三段式电流保护实验
(三)电气二次控制回路实验
1)重复动作手动复归中央音响信号装置实验
2)重复动作自动复归中央音响信号装置实验
3)具有灯光和音响监视的断路器控制回路实验
4)方向距离保护及二次控制回路实验
5)闪光继电器构成的闪光装置实验
6)装设跳跃闭锁继电器的断路器控制回路实验
7)方向距离保护及二次控制回路实验
8)自动装置实验
9) 三相一次重合闸装置实验
10) 自动重合闸前加速保护实验
11) 自动重合闸后加速保护实验
12) 备用电源自动投入实验
(四)微机线路、变压器保护实验
1) 具有常规线路保护和微机保护两种功能
2) 模拟系统最大、最小、正常运行方式实验
3) 模拟系统短路运行方式实验
4) 模拟系统短路保护动作情况实验
5) 低电压闭锁电流保护装置的动作实验
6) 电流速断保护灵敏度检查实验
7) 微机带时限电流速断保护实验
8) 微机阶段式过流保护实验
9) 过负荷保护实验
10) 低电压闭锁速断保护灵敏度检查实验
11) 最大、正常、最小运行方式对保护灵敏度影响实验
12) 零序电流保护实验
13) 模拟变压器短路实验
14) 微机保护的动作参数整定实验
15) 模拟变压器的过流保护实验
(五)微机保护装置开发设计性实验(设计性、综合性实验,可进行二次开发)
六、装置的安全保护体系

1.三相四线制电源输入后经隔离输出(浮地设计),总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示。
2.控制屏电源由接触器通过起、停按钮进行控制 。
3.屏上装有两套电压型漏电保护装置和一套电流型漏电保护装置,控制屏内、外或强电输出若有漏电现象,即告警并切断总电源,确保实验安全。
4.单、三相调压器输出处设有过流保护装置,相间、线间过电流或直接短路均能自动保护。
5.设有定时器兼报警记录仪(服务管理器),对违章使用的次数进行记录,为学生实验技能的考核提供一个统一标准。
6.各种电源及各种仪表均有完善的保护功能。
