SB-101B型维修电工实训考核装置
一、维修电工实训考核设备概述
维修电工实训台,维修电工实训考核设备是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,结合生产实际过程和职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。
维修电工实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业《电机及其控制》、《电机与拖动》、《电机与变压器》等课程和非机电类专业的必修课程模块或选修课程模块《电机控制电路》、《机床电路维修》的教学与实训。

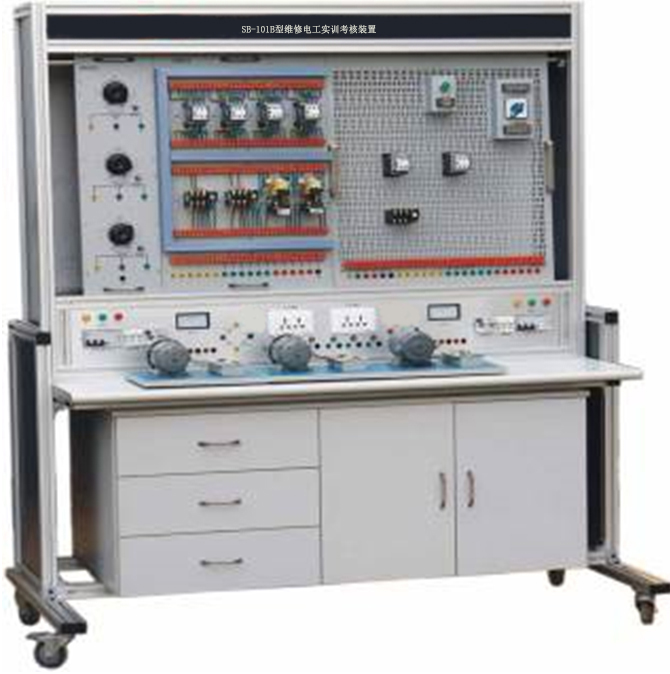

图片仅供参考、以实际配置为准
本设备也适合技工学校机电类专业《电气设备维修》课程的实习,还适合职业培训学校的安装、维修电工初、中级班的培训和实操。
二、维修电工实训考核设备技术指标
1.外型：整体尺寸1525mm×750mm×1790mm；
2.维修电工实训考核实训台架的材料：铝木结构；
3.电源： （以下是实训台单面参数,另一面相同）
1)输入：三相AC 380V ±10% 50HZ三相五线；
2)固定交流输出：三相五线380V接插式2组、220V接插式2组、220V插座式4组
3)固定直流输出：24V/1A,2组、+12V/0.5A,2组、-12V/0.5A,2组、5V/0.5A,2组。
4.接口及仪表：可配置答题器,具有答题功能,与教师计算机、智能考核挂板可进行智能化实训考核；
5.指针式电压表：时刻监控电网电压变化；
6.整流桥：2组。
7.保护：熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
三、维修电工实训考核设备结构、功能特点
1.总体结构：
维修电工实训考核实训台由上支架/实训屏（内置电源）、实训桌子、实训储物柜三大部分组成。以经氧化处理的高材质35mm×35mm铝合金作为设备主要连接材料；两侧及电源箱体采用麻黑色15mm层压板制作；上支架的不锈钢管材与电源箱体上的铝合金型槽组合成维修电工通用挂板固定结构,改变实训内容需要移动挂板时,可方便地在型槽中滑动,以便更好地配合实训；桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级；实训储物柜采用标准结构和抽屉式用于存放工具以及实训资料,右侧的拉门式设计同时可存放两块通用挂板。
2.维修电工实训考核设备特点：
本设备以铝木为主,台架坚固美观大方,可根据教学和实训要求悬挂不同的挂板,能够完成教学内容广、实训项目多、灵活使用,双工位设计可实现两个学员同时进行实操、考核,电源独立互不干扰,以实训台架为基础,挂板为配件,便利于实训内容扩展、更新,如配备答题器、上位计算机（学校自备或代购或代购）、智能机床考核挂板配合能够实现机床智能化实训考核,故障点的产生采用计算机网络技术,考核系统自动完成评分、恢复故障等功能。本实训台能够与所有 硕博维修电工通用挂板配合使用。
四、维修电工实训考核设备可完成的典型实训项目举例
1.照明电路安装实训；
2.日光灯安装实训；
3.电动机点动与连续转动电路连接实训；
4.按钮联锁的电动机正、反转电路连接实训；
5.接触器联锁的电动机正、反转电路连接实训；
6.接触器和按钮双重联锁的电动机正、反转电路连接实训；
7.电动机定子绕组串联电阻启动控制电路连接实训；
8.按钮切换的Y－△启动控制电路的连接实训；
9.时间继电器切换的Y－△启动控制电路的连接实训；
10.电动机半波整流能耗制动控制电路连接实训；
11.电动机全波整流能耗制动控制电路连接实训；
12.电动机反接制动控制电路连接实训；
13.电动机往返行程控制电路连接实训；
14.电动机顺序启动控制电路连接实训；
15.电动机定时运转控制电路连接实训；
16.按钮切换的双速电动机控制电路连接实训；
17.时间继电器切换的双速电动机控制电路连接实训；
18.简单生产机械电气控制电路连接实训；
五、维修电工实训考核设备的配置
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
维修电工实训考核装置 |
台 |
1 |
带不锈钢管 长1370mm×外径Φ25mm×厚1.2mm??? 1条 |
|
2 |
实训单元挂板SW005 |
块 |
1 |
内置3只大功率磁盘电阻,与其他挂板配合使用； 该单元挂板与其他挂板配合,可完成电动机定子绕组串联电阻启动,直流电动机电枢串联电阻启动等实训。 |
|
3 |
电力拖动挂板SW010 |
块 |
1 |
三相漏电保护断路器1只、3P熔断器1只、1P熔断器2只、时间继电器1只、指示灯3只、交流接触器3只、热继电器3只、按钮3只、急停开关1只、端子排21只等；（接触器、热继电器采用施耐德）。 此挂板能够独立完成电动机转动方向、降压启动、电气控制等基本控制电路和自锁、联锁、时间等控制与过载、零压、漏电、短路保护组成的电动机控制电路连接实训。也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 |
|
4 |
电力拖动扩展挂板SW011 |
块 |
1 |
行程开关4只、主令开关1只、万能转换开关1只、交流接触器1只、热继电器1只、电子时间继电器2只、指示灯1只、按钮1只、端子排18只等；（接触器、继电器采用施耐德）。 SW011挂板是SW010的扩展单元,与SW010配合使用能够完成电动机行程控制、断电延时控制、转换开关直接改变电机转向、电动葫芦电气电路控制等实训,也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 |
|
5 |
照明挂板SW012 |
块 |
1 |
透明式电能表1只、四位灯开关1只、启辉器1只、整流器1只、灯管1根、指示灯1只、端子排9只等； 元件经过专业定做（如：单相有功电能表采用小电流校验,使小负载的情况下能够正常工作,透明式外壳设计更直观地让学生了解内部结构和工作原理、低功率日光灯组件也是经过专门定做）；能够独立完成白炽灯异地控制、日光灯电路连接、电能测量实训；该挂板也可完成电工上岗、初级、中级考核有关照明电路连接的实训和考核。 |
|
6 |
电气网孔板SW009 |
块 |
1 |
600mm×700mm把手1对,端子排、安全插座； 下方装有端子排与节点转接插座,以便实训电路与外围设备（电机等）用安全连线连接；用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级； |
|
7 |
维修电工电力拖动仿真软件（光盘） |
套 |
1 |
可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能 |
|
8 |
机床模拟考核软件 |
套 |
1 |
考核软件还具有教学功能,可介绍多种机床的工作原理、线路结构等内容。使用计算机模拟设故考核,使学生从模拟到实物阶段性地学习,跟容易接受。 |
|
9 |
实训电机 |
台 |
1 |
M2002-A |
三相异步电动机 （380V,单速） PN(W):60、nN(r/min):1400、UN(V)：三相AC 380?? IN(A):0.33、连接组别：△/Y |
台 |
1 |
M2003-A |
三相异步电动机（380V,单速带离心开关） PN(W):60、nN(r/min):1400、UN(V):三相AC 380??? IN(A):0.33、连接组别：△/Y |
||
台 |
1 |
M2004-A |
三相双速异步电动机 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC 380? IN(A):0.25/0.2、连接组别：△/2Y |
||
10 |
实训用线 |
套 |
1 |
||
11 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
