物联网智能家居系统集成与运维平台

SB-IOT-SHS物联网智能家居系统集成与运维平台



一、产品概述

产品根据1+X《物联网智能家居系统集成和应用》证书初级、中级、高级职业技能课程为导向,整合物联网智能家居定制化产品设计、系统架构设计、物联网操作系统安装、定制化产品设备安装、集成、调试、故障检测排除和系统优化、物联网智能家居系统集成、人工智能应用开发等技能点,搭配初级、中级、高级不同等级教材资料内容,实现以下技能要求:

【物联网智能家居系统集成和应用】(初级):主要职责是根据客户需求,完成物联网智能家居系统构建、安装、集成、调试、故障检测和维护等作业。

【物联网智能家居系统集成和应用】(中级):主要职责是根据客户需求,完成开放云平台物联网智能家居定制化产品设计方案、系统集成方案,云设备安装、集成、调试、故障检测及排除,实现在云平台Web端、APP端、云平台系统集成及服务应用。

【物联网智能家居系统集成和应用】(高级):主要职责是根据物联网应用行业需求,完成物联网智能家居定制化产品设计、系统架构设计、物联网操作系统安装、定制化产品设备安装、集成、调试、故障检测排除和系统优化,实现物联网智能家居系统集成、人工智能应用开发。

从而让学生以丰富的知识技能通过职业技能等级证书考核,推进"1""X"的有机衔接,提升职业教育质量和学生就业能力,同时在教材开发、培训实施上充分考虑到模块化、单元化及学分设计,为培训学分化打下基础,在实施培训过程中,可以因地制宜通过学分银行开展书证融通、课程置换及其它相关证书互认等工作。

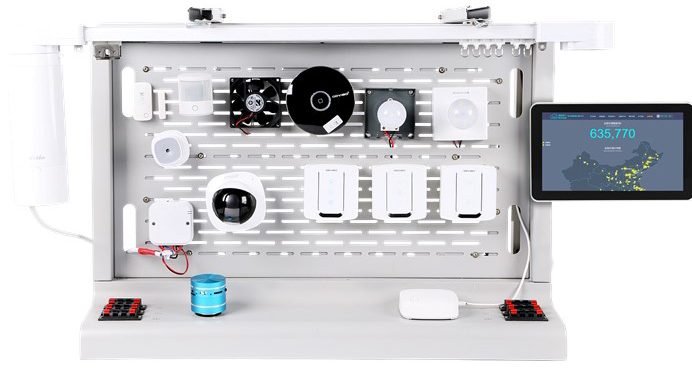

 参考图片

二、产品特性

1、人性化

""作为对象的主体,系统设计应紧紧围绕着人们的实际需求,以实用、简便、经济、安全的原则,满足管理这一特定使用功能。

2、实用性

产品选用的系统和产品都采用行业目前的主流技术,并满足近期使用和远期发展的需要。在多种实现途经中,选择最经济可行的途经。实训室的配置的实验设备能够满足学校的实验教学和开发需求。针对学校人才培养特点,由浅入深介绍物联网教学和知识体系,并通过专业实训室的动手实践,达到在物联网智能家居开发应用方面,具备很强动手实践能力的专业人才培养目标。

3、创新性及示范性

根据物联网感知层、网络层、应用层体系架构,建设专业实训室,是学校在物联网教学方面的创新和探索,为兄弟院校物联网智能家居方向专业教学提供示范性作用。

4、安全可靠性

系统的设计应具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能。

5、易操作性

系统及其功能的配置以能给用户提供舒适、安全、方便、快捷为标准,操作应简便易学,而绝不能因"智能"而给用户带来操作不便,甚至烦恼。

三、产品功能

系统名称

设备名称

功能

行业实训系统:智能中控子系统

智能网关

能连接ZigBee或蓝牙子设备,并和云端服务器做数据交互,支持子设备智能联动等功能。

智能音箱

支持语音识别,实现对其他设备的控制等功能。

智能开关

能通过无线模块接收指令,完成对机械开关的控制等功能。

无线开关

能实现对设备的联动,支持动作的自定义等功能。

移动终端设备

能安装系统软件,实现对设备的联动。

行业实训系统:电器影音子系统

智能灯组

能支持智能控制,实现智能联动等功能。

智能插座

能支持智能控制,电量统计,实现智能联动等功能。

家用电器

支持红外控制功能的电器。

电器伴侣

支持无线、红外功能。

行业实训系统:安防安全子系统

智能门锁

支持指纹、密码等多种方式开锁,能支持智能控制,实现智能联动等功能。

门窗磁感应器

门窗开合监测,支持智能联动等功能。

摄像头

支持移动侦测、360度视角、云存储、智能联动等功能。

天然气报警器

支持天然气监测、报警推送、智能联动等功能。

行业实训系统:环境监控子系统

人体运动传感器

支持红外传感,实现智能联动等功能。

温湿度传感器

支持温湿度监测,实现智能联动等功能。

窗帘电机

能支持智能控制,实现智能联动等功能。

行业实训系统:健康医疗子系统

健康监控

支持身体健康报警,支持智能联动等功能。

行业创新实训系统

物联网开发套件



支持接入主流物联网开放云平台,包括智能家居主流通信协议模块、智能家居典型传感器和执行器模块。

物联网安装调试装置

物联网安装调试装置

满足以上子系统的供电、安装、调试、运维等功能

四、设备配置

序号

名称

规格型号

1

智能网关

额定电压 220V ~
待机功耗 <3W
工作温度 -10~55
工作湿度 ≤90%RH(无冷凝)
安装方式 导轨安装
防护等级 IP20
主要材质 PC
通信距离 室外空旷距离:100m
室内可见距离:30m
状态指示灯 3 LED
操作按键 2 个按键
有线接口 1 10/100M RJ45 以太网接口(WAN
无线技术 IEEE802.15.4 ZigBee/IEEE802.3 以太网
天线类型 内置FPC 天线
设备管理 web 管理
配置文件导入导出
子设备连接数(容量) 60

2

路由器

仅支持2.4g,不能选用5G2.4g&5G二合一路由器。
LAN
输出口:百兆网口
LAN
口数量:4

3

智能语音面板

额定电压 220V ~
待机功耗 <3W
工作温度 -10~55
工作湿度 ≤90%RH(无冷凝)
防护等级 IP20
状态指示灯 LED(RGB)
操作按键 3 个按键
无线技术 IEEE802.11b/g/n WiFi + Bluetooth4.2(目前支持 4.0
天线类型 FPC 天线
升级方式 OTA 升级
麦克风 2MIC
远程拾音 5
唤醒速度 <500ms
响应速度 <1.5s
识别准确率 >95%
指示灯 支持 RGB 调色
内置喇叭 单声道,1W 8 欧姆
网 络 支持 WIFI
支持配网
支持音频输出,及其他配置
WIFI
:支持 802.11b/g/n,最大传输速率 150Mbps, 支持 HT40
通信距离 室外空旷距离:100m 室内可见距离:30m

4

单键智能开关

额定电压 220V ~
额定频率 50Hz
静态功耗 <0.5W
额定负载 阻性:回路合计 1320W/单路最大 1320W
容性/感性:单路最大 160W
额定电流 10A
通讯方式 ZigBee
通信距离 室外空旷距离:100m
室内可见距离:30m
天线方式 内置
工作温度 -10~55
工作湿度 ≤90%RH(无冷凝)
防护等级 IP20
符合标准 GB 16915.1   GB/T 16915.2

5

照明灯泡

功率(W)5W

6

灯座

灯口:E27  功率(W) 3-8W

7

单键无线开关

尺寸:86×86×15mm
安装方式:86 型底盒 或 3M
供电方式:电池,待机1
按键数量:1
通信方式:无线ZigBee 3.0,内置天线
功能:根据软件配置,实现已配置按键的场景功能

8

移动操作端

产品净重:≤0.56kg
屏幕尺寸:≥8英寸。
支持分屏应用。
分辨率:≥1280*800dpi
系统:Android 7.0以上。
运行内存:≥2GB
可扩展容量:最大支持128GB
CPU
核数:不少于八核。
存储容量:≥32GB
摄像头:像素300万以上。

9

智能灯组

额定电压 220VAC
额定功率 5.5W
通信方式 ZigBee
光通量6000K 450lm
显色指数 典型:90
灯具接口 E27
色温 2700K~6000K
工作温度 -10~40
工作湿度 ≤90%RH(无冷凝)
调节范围 色温2700K~6000K,亮度0%~100%
无线标准 IEEE 802.15.4

10

灯座

型号:86型明装E27灯座
灯口:E27
功率(W) 3-8W

11

智能插座

额定电压 250V ~
额定频率 50Hz
静态功耗 <0.5W
额定负载 10A
通讯方式 ZigBee
通信距离 室外空旷距离:100m
室内可见距离:30m
天线方式 内置
工作温度 -10~55
工作湿度 ≤90%RH(无冷凝)
防护等级 IP20
主要材质 PC
符合标准 GB/T 2099.1   GB/T 1002  GB 4943.1

12

红外遥控器

电压:24vDC,静态功耗:≤0.5W
外形尺寸:105*105*35(单位: mm)
控制角度:360°全向控制(无遮挡)
控制距离:全角度8M

13

红外控制终端

外形尺寸:150*150*18
内存容量:8GB
运行内存:1GB
支持格式:主流视频格式

14

智能门锁

供电 DC 6V(干电池)
工作时间 1
静态电流 ≤100 微安
工作电流 ≤200 毫安
通讯方式 ZigBee
通信距离 室外空旷距离:100m
室内可见距离:30m
天线方式 内置
工作温度 -20--55
工作湿度 RH10%--90%
防护等级 IP44
符合标准 GA 374
对比方式 1N
工作提示 语音导航提示
指纹采集
模块 光学指纹模块 FPC 半导体指纹模块
分辨率 500dpi~508dpi
应急电源 USB 接口应急电源
密码容量 25
指纹容量 100
感应卡容量100
密码长度 6-10
拒真率 ≤1%
认假率 ≤0.0001%

15

门窗磁传感器

通讯方式 ZigBee
通信距离 室外空旷距离:80m
室内可见距离:30m
天线方式 内置
工作温度 0~40
工作湿度 ≤90%RH(无冷凝)
重 量 30g±10%(净重)
防护等级 IP20
主要材质 PC
安装方式 壁挂
符合标准 GB15209

16

智能摄像头

额定电压 220V ~
额定频率 50Hz
功耗 5W
通讯方式 WiFi
通信距离 室外空旷距离:100m   室内可见距离:30m
工作温度 -10~55
工作湿度 ≤90%RH(无冷凝)
防护等级 IP20
符合标准 GB 4943.1  GB/T9254
移动侦测报警  通过软件实现
远程实时查看  通过 APP 实现
夜视功能 红外可视距离 6
双向语音对讲  内置全向降噪麦克风和扬声器
APP
客户端  IOS/android
传感器  1/4" CMOS 100W 像素
快门  快门自适应
镜头  水平视角 180°
镜头接口类型  M12
日夜转换 IR-CUT 自动切换
最低照度 0.01Lux@F1.8
最大图像尺寸  1280X72025fps
图像处理 宽动态、背光补偿、强光抑制、3D 降噪、自动白平衡、自动增益
图像设置 亮度、对比度、饱和度
视频压缩标准  H.264
音频压缩标准  G711A
本地存储 支持 MICRO SD 卡(最大 64G
连接方式 支持无线网络连接
通信协议 802.11 b/g/n
通信频段 2400-2483.5 MHz
天线方式 PCB
通信距离 20
无线安全标准  WEP,WPA/WPA2,WPA-PSK/WPA2-PSK
传输速率 <2000mS

17

天然气报警器

通讯方式 ZigBee
通信距离 室外空旷距离:80m室内可见距离:30m
工作电压 AC220V
探测气体 天然气
报警浓度 6%LEL(甲烷 CH4)
误差 ±3%LEL
报警声压 75dB(正前方 1 米)
产品储存温度  -20~+65
工作温度 -10~+55
工作湿度 ≤95%RH
工作大气压  800hPa~1100hPa

18

12V直流电机控制模块

额定电压 220V ~
额定频率 50Hz
静态功耗 <1.5W
输出电压 12VDC
额定负载 直流电机(带保护、正反转),最大电流 170mA
通讯方式 ZigBee
通信距离 室外空旷距离:100
室内可见距离:30m
天线方式 内置
工作温度 -10~55
工作湿度 ≤90%RH(无冷凝)
主要材质 PC
安装方式 桌面式
符合标准 GB/T 16915.1   GB/T 16915.2  GB/T 16915.

19

机械手阀门控制器

机械手(电动阀门控制器直阀)
电源电压  直流12V
扭矩  40kgf.cm

20

一字阀

内螺纹球阀
不锈钢材质
阀门开合角度0~90°
DN20 6
分球阀(配100mm延长管)

21

无线紧急按钮

供电:电池CR2032(NJ)
通信距离:室外空旷距离:100m
室内可见距离:30m
尺寸:47*37*13.7mm
    量:15g±3g(净重)
防护等级:IP20
通讯协议:zigbee

22

人体运动传感器

通讯方式 ZigBee
通信距离 室外空旷距离:80m 室内可见距离:30m
天线方式 内置
工作温度 0~40
工作湿度 ≤90%RH(无冷凝)
防护等级 IP20
主要材质 PC
安装方式 壁挂
符合标准 GB 10408.1    GB 10408.5

23

温湿度传感器

通讯方式 ZigBee
通信距离 室外空旷距离:80m
室内可见距离:30m
天线方式 内置
工作温度 0~45
工作湿度 ≤90%RH(无冷凝)
防护等级 IP20
符合标准 Q/HZE 0602

24

智能窗帘电机

额定电压 220V ~
额定频率 50 Hz
额定电流 0.47A
额定功率 107W
额定扭矩 1.2N.m
通讯方式 ZigBee
通信距离 室外空旷距离:100m 室内可见距离:30m
发射频率 2.4GHz
发射功率 20dBm
工作温度 -10~60
工作湿度 ≤90%RH(无冷凝)
防护等级 IP20

25

开合帘电机导轨

材质:标号6063铝合金
表面处理:表面电泳乳白色
轨道尺寸:宽31.76mm*26.20mm,壁厚1.6mm,克重0.5kg/m

26

物联网开发套件

MCUSTM32L4X低功耗、Cortex-M4内核、80MHz
内存:1M flash128KB SRAM
下载器:ST-Link2.1仿真下载器
USB
2USB口,一个USB下载器端口,一个USB调试端口
传感器:板载温湿度传感器
按键:1个复位键,2个用户按键
LED
3LED,分别为红、绿、蓝
LCD
1.3TFT240x240像素
Wifi
模块:支持802.11/b/g/n
IO
扩展:标准Ardunio扩展口
传感器扩展:支持I2CSPIUSARTGPIO传感器类型

27

物联网安装调试装置

1、 设备尺寸:长830mm*400mm*670mm
2
、 设备标准配备1块网孔操作板,可拆卸更换不同场景。
3
、 设备操作板可和底座分离。
4
、 设备配备工业级防火门220V插座8
5
、 设备配备短路保护、漏电保护开关装置。
6
、 配备智能用电安全保护模块。



专业在线教学资源平台

1、学生端后台
1)可在广域网中通过PC、移动智能终端、智能网关等设备登录此云平台

2)具备项目管理功能,定制化的项目中心集中管理

3)支持物联网项目的新建

4)支持物联网云网关的配置,支持云网关的设备管理、编辑等功能

5)提供多种的项目案例配置默认地址,智能家居安居

6)同时支持手动与默认的物联网节点配置方案,一种默认节点配置方案;

7)支持教学题库查询,资料下载
2
、教室端后台
1)查看学生实验情况,管理学生实验目录

2)新建班级、项目、实验内容及相关任务
3)并发性 支持200人以上同时在线学习
4)兼容性给予H5的响应式网站,兼容手机(AndroidiOS)、平板与电脑
5)扩展性 可对接其他平台
