2021年2月3日

网孔型电工 ,网孔型电气 ,网孔型维修电工实训设

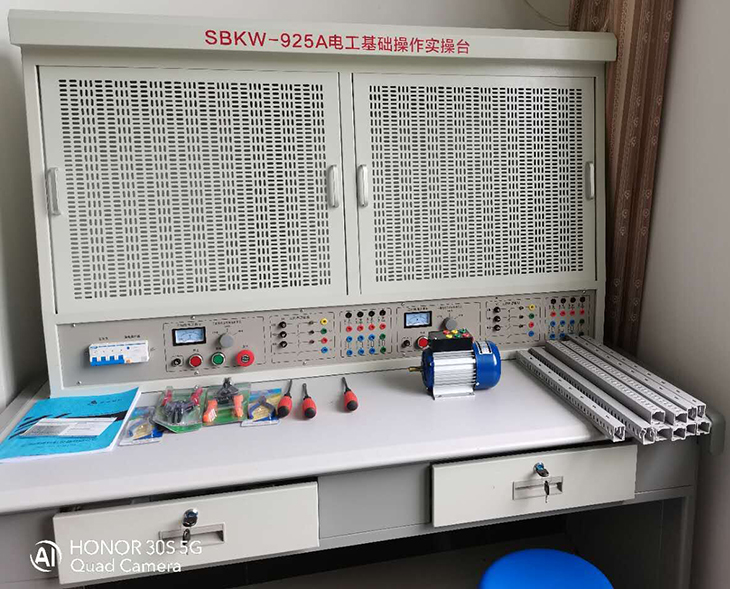

SBKW-925A电工实训操作实操台

电工实训操作实操台,电工实训操作实操设备,电工基本操作技术实训室,电工实训从探索工学结合教学模式出发,以实际应用为例,通过工程实训,使学生基本掌握了各种常用仪器仪表的使用方法,以及分析、诊断电工电路的方法。通过利用这些基本技能完成真实的电工电路作品制作,不仅使学生对学习电工课程的目的、作用有了更清晰的认识,提高了学生的学习积极性,激发了学生的创新意识和探索热情,培养了学生安装、维修、操作电工电路的能力;而且提高了学生的工程实践动手能力和职业素养,强化了对技能型专门人才的培养。

一、概述:

网孔型电工技能实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点:

1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。

3、每组设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。

4、实训台为双组型,两个学生可同时进行实训,电源及保护独立,互不干扰。

三、技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%? 50Hz

2、温度:-10℃40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、重量:200Kg

5、外形尺寸:1500mm×750mm×1650mm

四、实训台配备

1、提供线电压380V和相电压220V两种电源,输入、输出有指示灯和电压表指示工作状况。

2、交流仪表

真有效值智能交流电流表2

采用美国模拟器件公司生产的新型高性能RMS真有效值转换器,配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-5A,单片机控制档位自动切换,并有超量程告警、切断电源功能。测量精度为0.5级。具有数据存储与查询功能。

智能交流功率及功率因数表(多功能)2

24位专用DSP16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A,能自动判别负载性质(感性显示"L",容性显示"C",纯电阻不显示),并可存储测量数据,供随时查阅。

3、两组独立启动,停止按钮各自控制电源的输出,并有急停按钮,每组电源输出有单片机全程监控过载或短路而迅速切断电源,故障排除复位后方可再次启动电源。

4、提供降压启动电阻75Ω/75W六个,能耗制动电阻10Ω/25W二个。

5、提供整流二极管IN5408八只。

6、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板。配有抽屉和元器件储存柜。

五、参考实训项目

1.电工布线工艺实训

2.两个开关控制一盏灯线路训练

3.声控开关控制白炽电路训练

4.二地控制一盏灯电路训练

5.三地控制一盏灯电路训练

6.日光灯线路接线训练

7.单相电度表直接安装接线

8.单相电度表经电流互感器安装接线

9.室内照明电路安装训练

10.配电板安装训练

11.交流负载电功率的测量

12.三相异步电动机直接启动控制

13.三相异步电动机接触器点动控制线路

14.三相异步电动机接触器自锁控制线路

15.三相异步电动机Y/△自动控制线路

16.用倒顺开关控制三相异步电动机正反转线路

17.接触器联锁的正反转控制线路

18.按钮联锁的三相异步电动机正反转按钮线路

19.双重联锁的三相异步电动机正反转按钮线路

20.三相异步电动机多地控制

21.工作台自动往返控制线路

22.三相异步电动机串电阻降压启动控制线路

23.三相异步电动机能耗制动控制线路

六、参考实训项目所需元器件清单(每组配备清单)

电工技能实训考核装置每台需配两套元器件

序号

型号与规格

1

单相电度表

DD862-2

1

2

单相闸刀开关

HK8

1

3

拉线开关

4A/250V

1

4

平灯头

6A/250V

2

5

园形插座

T3-10

1

6

电流互感器

LQG-0.5

1

7

墙壁开关座

2

8

声控开关

118-B30

1

9

低压断路器

DZ108-20/10

1

10

螺旋式保险盒

RL1-15/3A

3

11

直插式保险盒

RT14-20/2A

2

12

交流接触器

CJX2-0910

3

13

辅助触头

F4-22

3

14

热继电器

R16B-20/3

1

15

通电延时时间继电器

ST3PA-B/380V0-60S

1

16

时间继电器座

PF-083A

1

17

3H铁壳按钮

2

18

行程开关

LX9-222

2

19

行程开关

LX9-001

2

20

倒顺开关

K03-15

1

21

日光灯管

Y210RR25/10W

1

22

镇流器

13W

1

23

日光灯座

2

24

接线端子排

JF5-2.5/5

5

25

G形导轨

1

26

走线槽

2

27

螺丝

90

28

螺丝刀

2

29

尖嘴钳

1

30

剥线钳

1

31

三相鼠笼异步电动机

380V/Y/△180W

1
