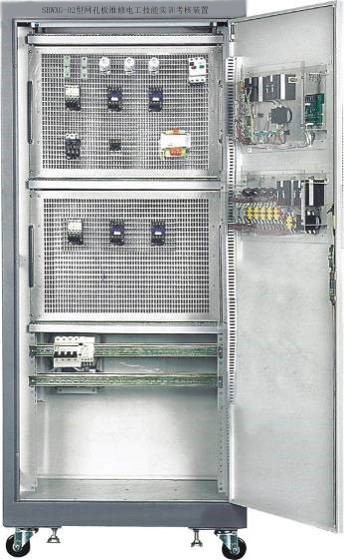

SBWXG-02型双面网孔板维修电工技能实训考核装置
一、概述
维修电工技能实训考核装置是按照劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"规范要求而设计的,它是集培训、理论、实际操作和考核鉴定为一体的多功能设备。该装置采用实际用的配电柜为主体,合理利用柜体的双面空间,进行合理布局,选用可靠的元器件。可以完成科目有《工厂电气控制》、《电机拖动》、《仪表照明电路》等科目的操作实训,并右满足维修电工的初、中、高级技能实训考核内容要求。
二、特点
1.本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,元器件安装在网孔板上。
2.该柜设有电压型漏电保护和电流型漏电保护,能确保操作者的人生安全。此外,还设有定时器兼报警记录仪（服务管理器）,为学员的考核提供了一个统一的标准。
三、技术参数
1.输入电压：三相四线（或三相五线）380V±10% 50HZ
2.工作环境：环境温度范围为-10℃～+40℃相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3KVA
四、装置配置
柜门上装有主控电源面板和实训元器件板：
1.主控电源板
（1）一只交流电压表和电压指示切换开关及一只交流电流表,它们分别用于监视装置的电压和负载的大小。
（2）定时器兼报警记录仪,用于考核时间的设定。
（3）通过启、停按钮控制电源的输出,并设有急停按钮,电源的输出还设有短路保护
2.实训元器件板
设有按钮红色二只、绿色二只、黑色一只、急停一只,旋钮开关二只,信号指示灯DC220V一只、AC220V 是一表示2一只、AC6.3四只,交流电压表0～450V一只、交流电流表0～5A一只,转换开关一只。
3.实训元件安装板（网孔板及导轨）
两面柜体的立柱上都分别装有两块网孔和两个元器标准安装导轨,实训元器件可以随意安装到网孔板的任何位置,并配有走线槽
控制柜还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。
五、实训内容
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单（单面配备清单）
序号 |
名称 |
型号与规格 |
数量 |
1 |
单相电度表 |
DD862-2 |
1 |
2 |
单相闸刀开关 |
HK8 |
1 |
3 |
拉线开关 |
4A/250V |
1 |
4 |
平灯头 |
6A/250V |
2 |
5 |
园形插座 |
T3-10 |
1 |
6 |
电流互感器 |
LQG-0.5 |
1 |
7 |
墙壁开关座 |
2 |
|
8 |
声控开关 |
118-B30 |
1 |
9 |
低压断路器 |
DZ108-20/10 |
1 |
10 |
螺旋式保险盒 |
RL1-15/3A |
3 |
11 |
直插式保险盒 |
RT14-20/2A |
2 |
12 |
交流接触器 |
CJX2-0910 |
3 |
13 |
辅助触头 |
F4-22 |
3 |
14 |
热继电器 |
R16B-20/3 |
1 |
15 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
16 |
时间继电器座 |
PF-083A |
1 |
17 |
行程开关 |
LX9-222 |
2 |
18 |
行程开关 |
LX9-001 |
2 |
19 |
倒顺开关 |
K03-15 |
1 |
20 |
日光灯管 |
Y210RR25/10W |
1 |
21 |
镇流器 |
13W |
1 |
22 |
日光灯座 |
2 |
|
23 |
大功率电阻 |
3 |
|
24 |
二极管 |
1 |
|
25 |
接线端子排 |
JF5-2.5/5 |
5 |
26 |
G形导轨 |
1 |
|
27 |
走线槽 |
2米 |
|
28 |
螺丝 |
90 |
|
29 |
螺丝刀 |
2 |
|
30 |
尖嘴钳 |
1 |
|
31 |
剥线钳 |
1 |
|
32 |
三相鼠笼异步电动机 |
380V/Y/△180W |
1 |
注：本装置每台需配两套元器件,用户也可自行购买。
配套教学资源
电工作业培训教学软件
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块,15个实训单元,72个实训项目。
软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
二、实训项目
1．电工初步
一级 |
二级 |
三级 |
内容 |
电工初步 |
电工基础 |
欧姆定律 |
任务、原理、实验、考考你 |
基尔霍夫定律 |
|||
电磁感应 |
|||
功率因数的提高 |
|||
负载星形接法 |
|||
负载三角形接法 |
|||
电工仪表 |
直流电流表 |
任务、原理、实验、考考你 |
|
直流电压表 |
任务、原理、实验、考考你 |
||
直流单臂电桥 |
任务、原理、使用、实验、考考你 |
||
指针式万用表 |
简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你 |
||
数字式万用表 |
简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你 |
||
兆欧表 |
简介、面板、操作、考考你 |
||
钳形电流表 |
简介、面板、操作、考考你 |
||
导线连接 |
导线简介 |
裸线、电磁线、绝缘线、通信电缆、考考你 |
|
命名法 |
电线命名法、射频电缆命名法、考考你 |
||
线材选用 |
电路条件、环境条件、导线颜色选用、考考你 |
||
导线连接 |
导线连接要求、单股芯线的连接、七股芯线的连接、七股芯线T型连接、线头与接线桩连接、考考你 |
||
线头绝缘恢复 |
绝缘材料、包缠方法、热缩管、考考你 |
||
安全用具 |
基本安全用具 |
低压验电器、绝缘夹钳 |
|
辅助安全用具 |
绝缘手套、绝缘鞋（靴）、绝缘垫、脚扣、登板 |
||
防护安全用具 |
安全帽、防护眼镜、安全带、携带型接地线 |
||
安全标志 |
安全标志类型 |
介绍 |
|
安全标志布置 |
介绍 |
2.基本操作
一级 |
二级 |
三级 |
内容 |
基本操作 |
低压电器 |
接触器 |
简介、结构、原理（组成、通电、断电）、测量 |
热继电器 |
简介、结构、原理（组成、工作原理、复位）、测量 |
||
时间继电器 |
简介、结构、原理（电路组成、工作原理）、测量 |
||
速度继电器 |
简介、结构、原理 |
||
断路器 |
简介、原理（组成、过载保护、短路保护、失压保护） |
||
组合开关 |
简介、结构 |
||
主令电器 |
简介、原理（按钮、行程开关）、测量 |
||
熔断器 |
简介、结构、测量 |
||
电机与变压器 |
单相异步电动机 |
简介、结构、装配、考考你 |
|
三相异步电动机 |
简介、结构、装配、检测、考考你 |
||
直流电动机 |
简介、结构、装配、考考你 |
||
伺服电动机 |
简介、结构、原理（电路组成、工作原理）、考考你 |
||
变压器 |
简介、结构、原理（电路组成、工作原理）、考考你 |
||
电流互感器 |
简介、原理（电路组成、工作原理）、使用、考考你 |
||
电压互感器 |
简介、原理（电路组成、工作原理）、使用、考考你 |
||
照明电路 |
一灯一控线路 |
实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行 |
|
日光灯线路 |
原理（电路、预热、点亮、点亮后）、接线、仿真 |
||
两地控制灯 |
原理（电路、上楼、下楼）、接线、仿真 |
||
多功能线路 |
实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行 |
||
电子技术 |
电阻器电位器 |
标识、识别、小测验、检测 |
|
电容器 |
简介、标识、使用、小测验、检测 |
||
二极管 |
简介、标识、小测验、检测 |
||
三极管 |
简介、标识、小测验、型号判定、管脚判定 |
3.风险排除
一级 |
二级 |
三级 |
内容 |
风险排除 |
灭火器类型 |
概述 |
概述 |
干粉灭火器 |
基本结构、主要用途、技术参数 |
||
水型灭火器 |
基本结构、主要用途、技术参数、注意事项 |
||
二氧化碳泡沫灭火器 |
基本结构、主要用途、技术参数 |
||
泡沫灭火器 |
基本结构、主要用途 |
||
七氟丙烷灭火器 |
基本结构、主要用途、技术参数 |
||
灭火器使用 |
干粉灭火器 |
外部结构、使用方法 |
|
水型灭火器 |
外部结构、使用方法 |
||
二氧化碳泡沫灭火器 |
外部结构、使用方法 |
||
泡沫灭火器 |
外部结构、使用方法 |
||
七氟丙烷灭火器 |
外部结构、使用方法 |
4.触电急救
一级 |
二级 |
三级 |
触电急救 |
触电方式 |
单相触电 |
两相触电 |
||
跨步电压触电 |
||
悬浮电路触电 |
||
防护措施 |
预防直接触电 |
|
预防间接触电 |
||
个人防护用品使用 |
||
接地与接零 |
保护接地 |
|
保护接零 |
||
心肺复苏 |
单人操作 |
|
双人操作 |
||
口对口准备 |
||
口对口方法 |
||
胸外准备 |
||
胸外压方法 |
