2021年7月8日

维柴w615柴油发动机实训平台,维柴WD615发动机实训台

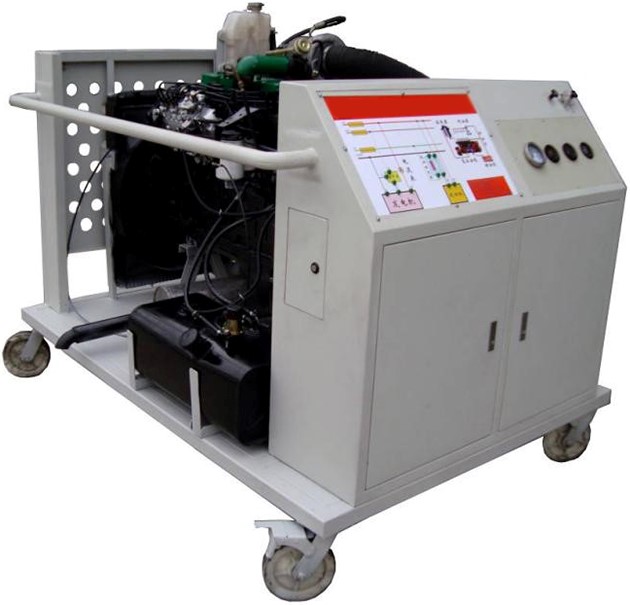

SBC-WDC维柴WD615发动机实训台

一、产品简介

维柴w615柴油发动机的实训平台,发动机 采用翻新维柴WD615柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程

二、功能特点

1.真实可运行的普通柴油发动机,充分展示普通柴油发动机的组成结构和工作过程。

2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。

3.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。

4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。

5.实训台配备有油门控制装置,可方便对发动机加速减速。

6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

7.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:1700×1400×1300mm(长×宽×高)

工作电源:直流24V

燃油标号:依发动机型号

油箱容积:10L

工作温度:-40℃~+50

颜色:7032

钢管:40*40*3mm

面板机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:200*100mm

四、基本配置(每台)

序号

规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图(1.5mm冷板UV彩色喷绘)

1

2

组合仪表

原车

1

3

点火开关

原车

1

4

普通柴油发动机总成

原车

1

5

燃油箱

10L

1

6

油门控制装置

1

7

进、排气管(带保护罩)

原车

1

8

水箱(含保护罩)

1

9

蓄电池

12V 80Ah

2

10

继电器

含:起动继电器、预热继电器等

1

11

保险丝盒

1

12

电源总开关

50A

1

13

移动台架(带自锁脚轮装置)

1700×1400×1300mm(长×宽×高)

1

14

故障模拟与排除装置

1

15

设备教师手册

1

16

设备合格证、保修卡

1
