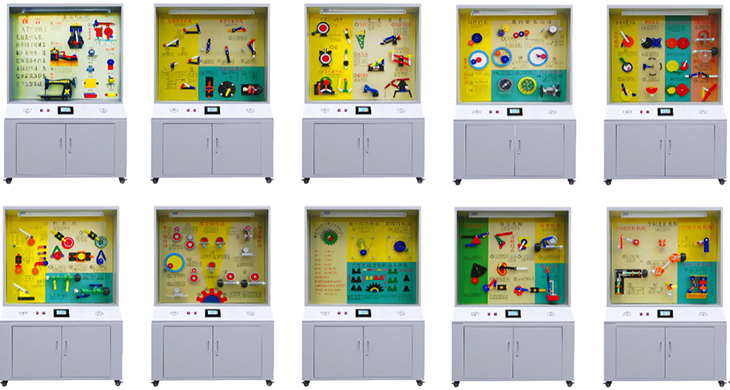

SBJX-10机械元件陈列柜

一、产品描述

机械元件陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电化 。本陈列柜具有多功能语音播放控制系统,语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示,可由遥控控制顺序自动运行讲解,又能根据教材、教学需要而遥控任意选择还是单独演示。模型材料采用进口有机板制造,板面附有必要的图表和文字说明,演示形象逼真,运行可靠,制作工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化机械课程教学应用实验室设备。

二、性能特点

a.陈列柜柜顶部装有照明日光灯,背板装有指示灯及原理分析和设计过程文字说明。

b.陈列柜外形尺寸:1200mm×530mm×1900mm高。

c.模型材质:标准配置为高档工程塑料和有机玻璃材料制作

三、主要技术参数

序号

陈列柜陈列内容明细

1、减速器

A、减速器类型与结构(4台)单级园柱齿轮减速器、单级园锥齿轮减速器、单级蜗杆蜗轮减速器、双级园柱齿轮减速器

B、减速器附件(8件)起重耳钩、油标、吊环、起盖螺钉、销、通气器、螺塞、规视孔及视孔盖

C、附件表

2、齿轮传动

A、齿轮传动基本类型(6件)直齿轮传动、 斜齿轮传动、人字齿轮传动、齿轮齿条传动、 直齿圆锥齿轮传动、曲齿锥齿轮传动

B、轮齿失效形式(5种)齿面点蚀、轮齿折断、齿面胶合、齿面磨损、塑性变形

C、轮齿受力分析(3件)直齿轮传动受力分析斜齿轮传动受力分析锥齿轮传动受力分析

D、齿轮结构(5件)齿轮轴实心式齿轮腹板式结构加筋腹板式结构轮辐式齿轮

3、轴的分析与设计

A、轴的类型(5件)光轴、阶梯轴、空心轴、曲轴、钢丝软轴

B、轴上零件定位(4件)套筒圆螺母压紧、紧定螺钉固定、弹簧挡圈定位、圆锥形轴端定位

C、轴的结构设计(4件)一、二、三步的模型

4、联轴器

A、刚性联轴器(2件)套筒式联轴器凸缘式联轴器

B、无弹性元件挠性联轴器(4件)十字滑块联轴器、双万向联轴器、齿轮联轴器、链轮式联轴器

C、非金属弹性元件挠性联轴器(4件)轮胎联轴器、星形弹性联轴器、梅花型联轴器、弹性套柱销联轴器

5、平面连杆机构

铰链四杆机构:曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。

单移动副机构:曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构

双移动副机构:曲柄移动导机构、双滑块机构、双转块机构

6、滑动轴承

A、向心滑动轴承(5件)对开式滑动轴承、整体式滑动轴承、多油楔轴承、带轴套滑动轴承、可倾轴瓦轴承

B、推动滑动轴承(4件)实心式、单环式、空心式、多环式

C、轴瓦结构(3件)整体式、剖分式、双金属轴瓦

D、动压轴承工作情况(图)

7、键、花键和无键联接

A、键联接类型(11件)及图片(细齿花键)

普通平键联接:圆头平键、方头平键、半圆头平键导向平键联接、滑键联接、半圆键联接楔键联接:圆头楔键、方头楔键、钩头楔键切向键联接

B、花键联接类型(3件)矩形花键联接渐开线花键联接三角形花键联接

C、无键联接类型(2件)型面联接(一)型面联接(二)

D、销联接类型(10件)安全销、联接销、螺杆圆锥销(端部带螺纹的圆锥销)、开尾圆锥销销类零件(标准件)(圆柱销、圆锥销、螺尾圆锥销、内螺纹圆锥销、槽销、开口销)

8、弹簧

A、弹簧类型(10类)变节距压缩弹簧、圆截面压缩弹簧、拉伸弹簧、扭转弹簧单耳板簧圆锥螺旋弹簧、碟形弹簧、平面涡巻弹簧、环形弹簧、橡皮弹簧

B、弹簧分类图

C、弹簧应用示例(4件)碟形弹簧、 钟表发条弹簧 、 汽车减震弹簧、组合压缩弹簧

D、圆柱螺旋弹簧(8件)LⅠ型、LⅡ型、LⅢ型、LⅣ型、LⅤ型、LⅥ型、LⅦ型、LⅧ型(共8个实物)

E、其他类型弹簧(4件)NⅠ型、NⅡ型、NⅢ型、NⅣ型

9、滚动轴承类型

A、滚动轴承主要类型(10件)调心球轴承、调心滚子轴承、圆锥滚子轴承、单向推力球轴承、双向推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承。

B、轴承代号表

C、直径与宽度系列对比(2件)直径系列的对比宽度系列的对比

D、滚动轴承结构 轴承结构实物、外圈、滚动体、保持架、内圈

10、螺纹联接的类型

A、螺纹的类型(10种)粗牙普通螺纹 细牙普通螺纹 圆柱管螺纹 圆锥螺纹 圆锥管螺纹 矩形螺纹 梯形纹锯齿形螺纹左、右旋螺纹

B、基本类型、主要参数图片

C、螺纹联接基本类型(8种)普通螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接吊环螺钉联接、T型槽螺钉联接、地脚螺钉联接、配合螺栓联接

标准联接件(24件)照片上(27件)六角头螺栓、螺栓、螺钉、紧定螺钉、自攻螺丝、六角螺母、圆螺母、止动垫圈、斜面垫片、垫圈

11、钥匙及展示柜

上述10个展示柜钥匙

典型零件实测绘图训练装置

表面粗糙度对比测量组合实训装置

零件尺寸误差测量组合实训装置

零件形位误差测量组合实训装置

多功能升降式实用绘图桌

工程制图实验室设备

建筑工程制图实训室-土木工程实训室

钳工实验室成套设备

焊工、铆工实操室成套设备

焊接多功能实训实验室成套设备

钳工实训室简介、钳工实训工作台
