SB-JDGFA型通风空调系统安装
一、 概述
1.通风空调实验系统、通风空调系统安装 、通风空调系统安装实训装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理面的技能应用型人才等。
2.装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。
3.组合式空调机组、新风机组、风机盘管、冷却塔、风机、消声器、多联机、滚剪机、咬口机、卷圆机、合缝机等主要设备,组成一次回风式空调系统、新风加风机盘管空调系统、排风系统、多联机空调系统等四个系统,可以承担组合式空调机组安装、冷却塔安装、新风机组安装、风机盘管安装、风机安装、多联机安装、风口安装、风管制作等8个实训项目。
4.通过"学做合一"等教学方式,进一步部提高学生的学习兴趣和实践动手能力。

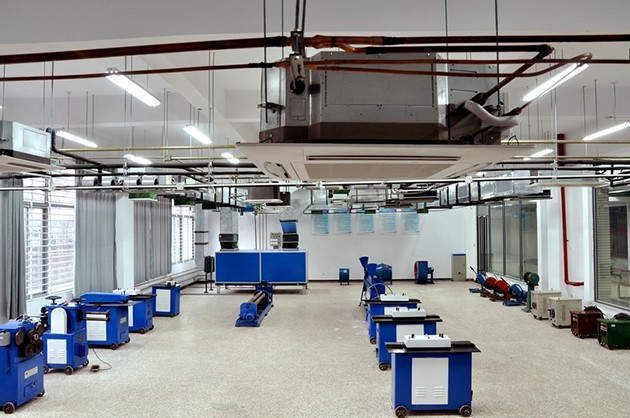

实训室图
二、特 点
系统终端处理机多样化：采用工程形式的终端处理机组,风系统采用透明化处理；让学生了解室内机组的的结构形式。每个终端处理机配置制冷系统温度表及压力表,可观测到机组的全部控制电路。
风系统的完整性、独立性：与实际中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。
系统与真实的中央空调系统,风系处理系统原理相同,微型化展示了地地铁空调系统的特点,结构、控制方法。
装置直观展示了中央空调系统空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观装置结构合理紧凑、造型美观大方.
实训装置系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
三、技术参数
输入电源：单相三线～380V±10% 50Hz
工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
装置容量：＜3.8kVA
外形尺寸：就地：约10米*10米教室
安全保护：具有漏电压、漏电流保护装置,安全符合国家标准
四.装置的基本组成
1.充分地展示了通风空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
2.装置底盘采用加强钣金结构设计,框架采用铝型材结合组成。
3.测量仪表1套：配备指针式真空压力表、温度显示仪表等。
4.为满足通风空调系统运行操作及考培需要,兼顾设备操作的易用性、安全性、可维护性和可扩展性,特开发此系统（实物设备）。
5.系统外观上高度逼真中央空调系统空调系统,整体分为两部分,分别为通风系统和空调系统,由冷水管路连接两个系统,每个系统分别由相关设备和系统控制柜组成。
6.设备外形：通风系统模拟中央空调系统的送风回风循环。主要包含新风、空调机组、新风机、通风管路.相关传感器以及就地控制柜等。
7、空调系统模拟冻水系统和冷却水系统的循环:连接方式以提供的原理图为准。主要包含冷却塔、膨胀水箱、冷水机组、冷冻泵、冷却泵、集水器、分水器、风机盘管、连接管路（能看到水的流向）、相关阀、仦表、温湿度传感器以及就地控制柜等。
8.组合式空调机组
9、新风机组、风机盘管、冷却塔、风机、消声器、组成一次回风式空调系统、新风加风机盘管空调系统、排风系统、多联机空调系统等四个系统,
10、能通过提供的各种工具,可以承担组合式空调机组安装、冷却塔安装、新风机组安装、风机盘管安装、风机安装、多联机安装、风口安装、风管制作等8个实训项目。
五、系统具体功能
1.通风系统
1.1中央空调系统系统主要由风机把室内空气吸进机组,经过滤后再经入盘管冷却（或加热）送回室内,如此循环,以达到调节室内温度。
1.2模拟地铁车站通风系统。,系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理,把风柜内的空气冷却（或加热）,通过送风机和送风管道输送到各用户端
1.3主要部件:模拟新风系统、混风室、静压箱、,新风机、风机等组成。
1.4空调机组（真实空调机组的缩小版,具备真实空调的相关功能,并和空调水系统连接）
1.5主机组成
七、系统配置清单(主要按系统配置)
序号 |
项目（设备名称） |
数量(以系统配置为准) |
备注 |
1 |
中央空调主机（3P冷水机半封闭式压缩机,,水冷式壳式冷凝器。压力控制器,油液分离器。压力膨胀阀 |
1个 |
封闭式机组 |
2 |
新风处理机组 |
1个 |
定制 |
3 |
风机盘管温度控制器 |
按具体数量配 |
液晶 |
4 |
全热空气处理风柜 |
1套 |
定制 |
5 |
中央空调PLC应用程序） |
1个 |
|
6 |
卧式风机盘管机组 |
3个 |
|
9 |
明装风机盘管机组 |
3个 |
|
10 |
天井式风机盘管机组 |
3个 |
|
11 |
0.5KW立式水泵 |
5个 |
|
15 |
中央空调热水处理器3000W?? 3.5A |
1个 |
220V |
16 |
消声静压箱 |
1个 |
|
17 |
膨胀水箱 |
1个 |
|
19 |
冷却塔 |
1个 |
5T水冷 |
21 |
冷却风机 |
1个 |
220V |
22 |
制冷、制热温度探测器 |
6 |
|
23 |
回风道管路 |
1套 |
按要求 |
26 |
防火阀 |
3套 |
定制 |
27 |
控制箱配电柜800×600×1700mm |
2套 |
800*700*1600 |
29 |
PLCFX2N-4AD功能模块：用于采集中央空调模型系统的温度信号,最大可以实现4路温度信号同时进行采集 |
2 |
8个点温度PT1100 |
30 |
出风口 |
2 |
|
31 |
触摸屏：7寸,256色) |
2 |
主机系统和风控制系统。 |
32 |
水压表 |
4 |
|
33 |
散流器（圆形,方形,长方形） |
3 |
|
34 |
压力表 |
2 |
|
35 |
升降阀20M |
20个 |
|
36 |
分水器出水口20MM |
20L |
一进四出 |
37 |
集水器出水口20MM |
20L |
一进四出 |
38 |
电动防火阀 |
8 |
|
39 |
各中镀锌水管 |
100米 |
|
40 |
PVC |
1套 |
|
41 |
各种接头 |
1套 |
|
42 |
滚剪机 |
1套 |
定制 |
43 |
咬口机 |
1套 |
定制 |
44 |
卷圆机 |
1套 |
定制 |
45 |
合缝机 |
2套 |
定制 |
46 |
切割机 |
2套 |
|
47 |
电锤 |
2套 |
|
48 |
手电钻 |
||
49 |
工具52套装 |
4套 |
|
50 |
板金桌子 |
1套 |
5MM钢制桌面 |
51 |
锤子 |
1套 |
|
52 |
电焊机 |
1套 |
|
53 |
保温管子 |
多种型号 |
|
54 |
保温板 |
0.6MM厚 |
|
55 |
各种线桥架 |
镀锌 |
八、实训项目
1.制冷设备安装及其维修专用工具的正确使用及调校；
2.地铁空调系统各制冷部件名称及其在系统中的作用；
3.空调各制冷部件及电气部件的工作原理以及好坏检测；
4.空调系统各制冷部件及电气部件的好坏检测；
5.制冷管道上控制器的安装要求；
6.风机盘的安装要求；
7.中央空调的送、回风风管的安装规范；
8.中央空调的送、回风风口的安装规范；
9.空调系统送风管的安装操作；
10.中央调的整机制冷系统性能检测；
11.空调系统电气控制系统连接及其检测；中央空调主机的运行与管理；
12.中央空调水泵的运行与管理；
13.中央空调冷却塔的运行与管理；
14.制冷设备管道系统查漏、保压、抽真空及添加制冷剂；
15.空调系统制冷剂的回收；
16.中央空调各制冷系统部件的拆装更换；
17.空调系统各电气部件的拆装更换；
18.中央空调整机结构的拆卸、恢复；
19.中央空调的日常使用及维护保养操作；
20.空调器的制冷、制热、除湿工作循环过程；
21.空调器制热工况时的化霜工作过程；
22.中央空调系统设计图、系统施工图的识读；
23.送风系统的调试；
24.回风系统的调试；
