数字电子技术实验室设备

数字电子技术实验室设备


数字电子技术实验装置,电子工程院校数字电子技术实验分室,是院校电工电子实验室,电工电子实验室,拥有模拟示波器、数字示波器、直流稳压电源、数字交流毫伏表、函数信号发生器、数字电子技术实验箱、数字电桥和IC测试仪等实验仪器设备,可同时学生进行实验。作为专业基础教学实验室,数字电子技术实验装置可完成组合逻辑门电路、时序逻辑门电路、A/D、D/A转换等实验项目。承担电子信息工程、电子科学与技术、通信工程、电气工程及其自动化、自动化、机制、交通等专业本科生的《数字电子技术》、《电工及电子技术》、《现代电子线路设计》等课程的实验教学及本科生毕业设计等教学任务。数字电子技术实验面向全校师生开放,学生可通过提前预约,利用课余时间在实验室进行独立实验,学生通过不断的学习、实践,激发了他们对电子技术知识学习的兴趣,更加熟练的掌握有关电子元件的使用,以及仪器仪表的操作方法,提高了对各种电子电路调试的能力,更加有利于较好的完成课程设计及毕业设计等。此外,数字电子技术实验设备还是国家、省级和学校、学院等各大电子设计竞赛的训练和比赛场地,是培养较强动手能力和较高创新能力人才的基地。

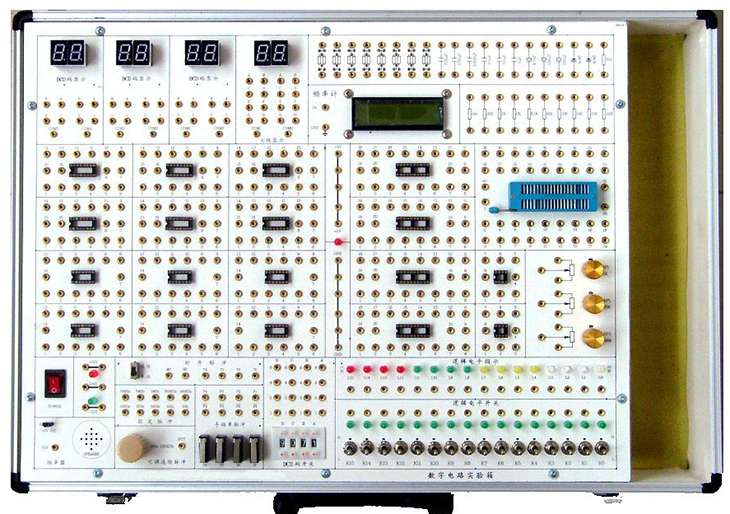

SB-SD8型数字电子技术实验箱

数字电子技术实验箱,数字电路实验箱,可以完成高等院校"数字电路课程"的全部实验,适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统特点

1、配有多种信号源、电平指示、电平开关、数码管、频率计、电位器组等公用单元,锁紧插座、IC扩展区等。可完成验证性实验、开放性实验及课程设计。

2、实验连线插孔采用叠插自锁式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷;

3、电源输出均有过流保护,自动恢复功能。

4、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

5)系统配有"电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0"。帮助学生在自行设计实验电路时先进行仿真试验,以提高设计成功率。

二、系统组成

1、电源:交流输入:220V±10%50Hz固定直流输出:5V/2A±12V/0.5A、;

2、手动单脉冲电路4组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。

3、连续脉冲源:0100KHzTTL电平输出。

4、固定频率脉冲源16路,输出为TTL电平:1Hz10Hz100Hz1KHz10KHz100KHz500KHz1MHz5MHz10MHz

5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。

6、液晶显示频率计,测量范围:0-50MHz

7、十六位逻辑电平输入开关:可输入低电平'0'、高电平'1'(为正逻辑),发光二极管指示;

十六位逻辑电平输出指示:低电平'绿'、高电平''

8、十六位发光二极管电平指示。指示灯亮表示高电平'1',指示灯灭表示低电平'0'

9、数码管显示:六位由七段LED数码管组成的BCD码译码显示电路,供数字钟、日历等实验显示用;二位由七段显示LED数码管(不带译码)

10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。

11BCD码开关四组。提供BCD编码输入。

12、可变电位器组,阻值分别1K,20K,100K

13、开放实验区,用于扩展实验、课程设计使用。

1)提供40芯锁紧插座1只,20芯圆孔插座4只,16芯圆孔插座6只,14芯圆孔插座6只,8芯圆孔插座2只,可插8芯~40芯的各种IC

2)分立元件接插区,可接插电阻、电容、稳压管、二极管、三极管等元器件,方便扩展

三、实验项目

1、门电路的逻辑功能及测试实验

2、组合逻辑电路(半加器、全加器及逻辑运算)实验

3、触发器实验(一)R-SDJK

4、触发器实验(二) 三态输出触发器、锁存器

5、时序电路测试与研究

6、集成计数器及寄存器实验

7、译码器和数据选择器实验

8、波形产生器及单稳态触发器实验

9555时基电路实验

可选做如下实验

10、晶体管开关特性、限幅器与钳位器实验

11TTL门电路参数测试实验

12CMOS门电路测试实验

13A/DD/A转换电路实验

14、时序电路应用实验

15、四路优先判决电路实验

16、智力竟赛抢答器实验

17、电子秒表实验

183位半直流数字电压表实验

19、数字频率计实验

20、拔河游戏机实验

21、随机存储器及其应用实验

228路抢答器电路设计实验

23、数字钟电路的设计实验

24、交通灯控制逻辑电路设计实验

25、汽车尾灯控制电路

26、篮球竞赛30S计时器
