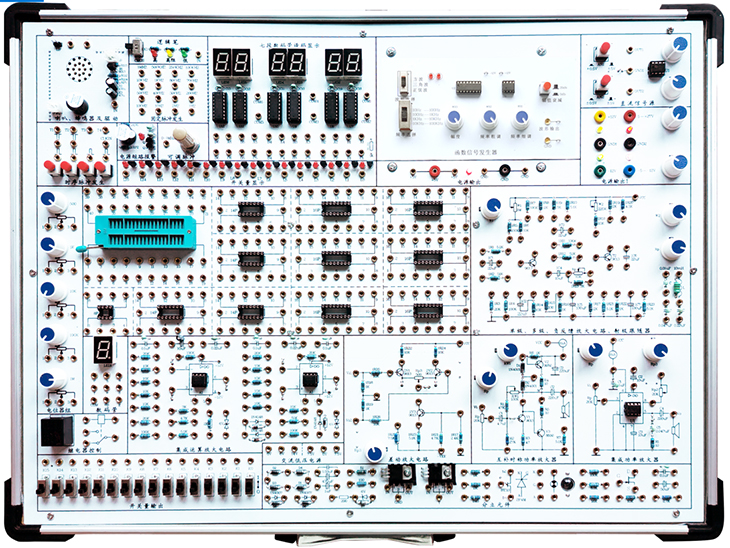

SB-D9数字模拟电路实验箱
数字/模拟电路实验箱是根据新的教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容,既为初学者提供了验证性实验电路,又为课程设计提供了扩展平台。
一、系统特点
1、扩展性强。实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口、输出显示接口、测量单元、实验扩展区及实验模块电路,以完成不同的实验,也可以进行课程设计实验,大大增强了该实验箱的适用性、扩展性。
2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力,又培养了学生的动手能力。
3、实验连线插孔采用锁紧式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便。
4、电源输出均有过流保护和自动恢复功能。
5、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。
二、系统组成
1、实验箱工作电源：
输入：AC 220V±10%,50HZ
输出：1）AC 0V、6V、14V、带中心抽头双路7.5V（用于整流滤波实验）。
2) DC ±12V、+5V多路稳压源,最大输出电流均为1A,每路均带有短路保护。
3) DC -5V～-12V ,+5V～+12V两路连续可调
4)配置DVCC-DB电源保护板,+5V电源带有欠压、过压、过流、短路和反向保护电路报警、自动恢复功能。
2、直流信号源： 双路-0.5V～＋0.5V；-5V～＋5V两档连续可调.
3、函数发生器：
输出波形：正弦波,方波,三角波,锯齿波。
频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
幅值：正弦波：0～10V（10V为峰-峰值,且正负对称）,三角波：0～20V（20V为峰-峰值,且正负对称）,方波：0～20V（20V为峰-峰值,且正负对称）
4、时序脉冲发生器：有2组单脉冲方式其,可同时输出正负两个脉冲,脉冲幅值为TTL电平。另有2组正脉冲发生器。
5、固定频率脉冲源16路,输出为TTL电平：1Hz、2HZ、10Hz、100Hz、200HZ、300HZ、400HZ、500HZ、700HZ、800HZ、1KHz、10KHz、100KHz、250KHZ、500KHz、1MHz。
6、数字LED显示：
1）6位七段LED共阳数码显示器,自带CD4511 BCD码译码电路。
2）1位不带译码电路的七段LED数码管电路。
7、十六位逻辑电平输入开关：可输入低电平'0'、高电平'1'（为正逻辑）。
8、十六位逻辑电平指示灯：指示灯亮表示高电平'1',指示灯灭表示低电平'0'。
9、喇叭和蜂鸣器驱动控制电路各1个,可以音响输出。
10、三状态逻辑笔测试电路：分CMOS和TTL两种电平测试方式,高电平红灯亮,低电平绿灯亮,高阻黄灯亮。
11、电位器组：500、1K、10K、100K、1M各1只；
12、开放式实验区（元件库）：设计有集成电路插座,其中6个16P,4个14P,1个8P,另配有1只40芯锁紧插座,并提供电阻51R/100R/200R/240R/1K/2K/2.7K/5.1K/10K/100K各1个、电容0.1?F/0.33?F/1?F/50?F各1个、6只二极管IN4007、三极管BT33、可控硅2P4N、三端稳压块7805/7912等元件。
13、模拟电路实验模块：
（1）单级、多级、负反馈放大电路、射极跟随器实验电路；
（2）集成运算放大器电路；
（3）差动放大电路；
（4）互补对称功率放大器；
（5）集成功率放大器。
14、一路继电器控制电路。
15、全部信号的输入输出插孔均采用镀金孔,不氧化、不变色,接触良好。
16、机箱：坚固型铝合金框架,厚实的ABS塑料包角,参考外形尺寸488×368×145mm。
三、实验项目
（一）数字电路基础实验
1.晶体管开关特性、限幅器与钳位器
2.TTL集成逻辑门的逻辑功能与参数测试
3.CMOS集成逻辑门的逻辑功能与参数测试
4.集成逻辑电路的连接和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10.移位寄存器及其应用
11.脉冲分配器及其应用
12.使用门电路产生脉冲信号--自激多谐振荡器
13.单稳态触发器与施密特触发器--脉冲延时与波形整形电路
14.555时基电路及其应用
（二）数字电路综合实验（需另配器件）
15.D/A、A/D转换器
16.智力竞赛抢答装置
17.电子秒表
18.三位半直流数字电压表
19.数字频率计
20.拔河游戏机
（三）模拟电路基础实验
1、单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射极跟随器
5、差动放大电路
6、比例求和运算电路
7、积分与微分电路
8、波形发生电路
9、有源滤波器
10、电压比较器
11、OTL功率放大电路
12、LM386集成功率放大电路
13、整流滤波与并联稳压电路
14、电流/电压转换电路
15、电压/频率转换电路
16、波形变换电路
17、RC正弦波振荡器实验
18、LC振荡器及选频放大器实验
