SB-SZLJ数字逻辑测试实验系统

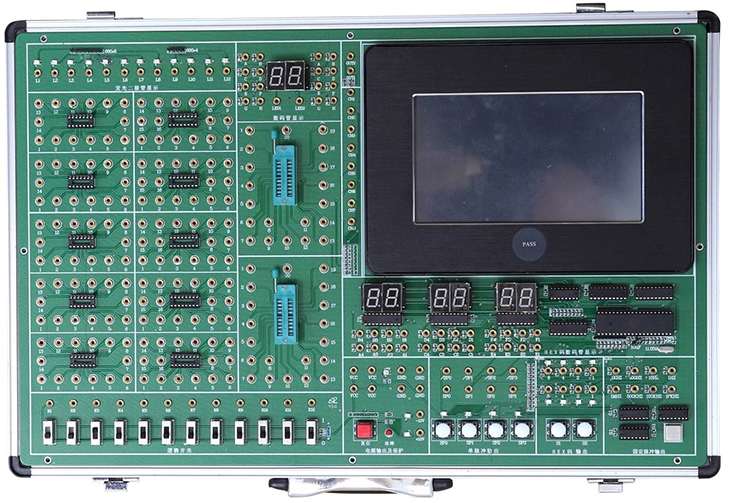

数字逻辑测试实验箱由铝木合金箱体、开关电源、常用信号源、实验电路区和逻辑示波器等组成。其中常用信号源由高性能单片机89C51产生，信号稳定可靠。全部的实验用信号线的连接采用自锁紧镀金插头座，接触可靠。配置8路逻辑示波器自带嵌入式CPU SMT32和7.5寸液晶屏，有效地提高设备的综合利用率。数字逻辑测试实验箱适用于本专科、高职高专院校所有电类和非电类专业《数字电子技术》课程的实验、实训和自行设计。
一、技术指标
1、实验电路工作电源：+5V/2A、±12V/0.5A，每路均带有短路保护和自动关断功能，每路带电源指示。其中+5V电源设计有过压、过流、欠压保护功能，待电路中故障排除后，自动恢复供电。
2、常用信号源
1）固定脉冲：8路固定脉冲输出，分别是1M、500K、100K、10K、1K、100HZ、10HZ、1HZ，由插孔引出。
2）由系统控制CPU 89C51产生各种常用信号源和数码管扫描显示电路。
*带译码的数码管显示：六位HEX码数码管译码显示，由插孔引出。
*HEX码输出：2组HEX码输出，通过各自对应的按钮改变HEX码数据输出，带指示灯显示，由插孔引出。
*单脉冲：四路防抖动±单脉冲输出，由插孔引出。
3）发光二极管显示：十二个高亮发光二极管，四个红，四个绿，四个黄。由插孔引出。
4）逻辑开关：12位双组逻辑开关输出，确保高可靠性，由插孔引出。
5）独立数码管显示：二个独立高亮七段数码管显示，由插孔引出。
3、中小规模集成电路实验区
1）配备2个IC20锁紧集成电路插座,6个IC14和4个IC16圆孔插座， 由插孔引出。
4、逻辑示波器:自带嵌入式CPU SMT32控制器，配7.5寸液晶屏，具有8通
道逻辑信号测量功能，2通道模拟信号输出功能，可输出方波、三角波和正弦波。
5、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，美观漂亮，实验导线连接稳定可靠。
6、箱体：铝木合金材料，绿色环保，造型美观大方。外形尺寸：480×360×148MM。
二、实验项目
基础实验：
l、门电路逻辑功能及测试
2、组合逻辑电路 (半加器、全加器及逻辑运算)
3、触发器 (一)R-S、D、JK
4、触发器 (二)三态输出触发器，锁存器
5、时序电路测试及研究
6、集成计数器及寄存器
7、译码器和数据选择器
8、波形发生及单稳态触发器
9、555时基电路
扩展实验：
10、CMOS门电路测试实验
11、TS、OC门的功能测试及应用实验
12、TTL不同系列芯片性能和参数的测定实验
13、门电路的驱动能力测试实验
14、逻辑笔实验与分析实验
15、TTL与CMOS相互连接实验
16、MSI加法器实验
17、竞争冒险实验
18、触发器应用实验
19、寄存器及其应用实验
20、计数器MSI芯片的应用
21、时序电路应用实验
22、施密特触发器及其应用实验
23、单稳态触发器及其应用实验
24、多路模拟开关及其应用实验
25、数字定时器实验
26、电压变换器实验
三、配套附件和资料
1、实验导线共25根
2、电源线1根
3、保险丝2只
4、实验指导书1本
