SX2150汽车底盘实训台
一、产品简介

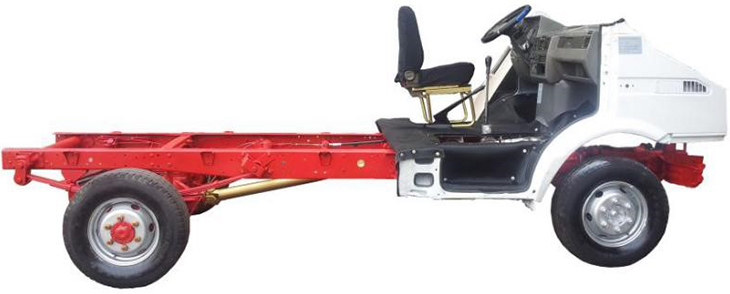

汽车底盘 采用翻新SX2150汽车底盘各系统为基础,充分展示汽车底盘各系统的组成结构。包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。适用于学校对底盘各系统的理论和维修实训的教学需要。汽车底盘 满足汽车职业教育的"五个对接十个衔接"的教学需要。
二、功能特点
1.安装真实的汽车底盘各系统（包含前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系）,充分展示汽车底盘各系统的组成结构。
2.可真实对汽车底盘各系统展示与拆装实训。
3.经解剖的手动变速器可动态演示与检测,减速电动机输入动力,变速器可进行换档操作及动态测试。
4.电机驱动方向助力泵,真实演示助力转向工作过程。
5.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸：2500×1600×1500mm(长×宽×高)
电源：220V
工作温度：-40℃～+50℃
主机：原车装置
电动机：220V/250W 15转/分
漏电保护开关：DZ47LE-32
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
传动系统 |
套 |
1 |
|
2 |
转向系统 |
套 |
1 |
|
3 |
制动系统 |
套 |
1 |
|
4 |
行驶系统 |
套 |
1 |
|
5 |
离合器 |
套 |
1 |
|
6 |
变速器 |
套 |
1 |
|
7 |
前后桥/悬架 |
套 |
1 |
|
8 |
换档机构 |
套 |
1 |
|
9 |
减速电动机 |
只 |
1 |
|
10 |
单相交流电动机 |
只 |
1 |
|
11 |
漏电保护开关及附件 |
套 |
1 |
|
12 |
司机座椅 |
套 |
1 |
|
13 |
移动台架(带自锁脚轮装置) |
约3500×3200×1500mm(长×宽×高) |
台 |
1 |
